SYS-NXTR-015S0 3. 生产的准备 NXTR 系统手册 159 3.4.2 如何取出吸嘴注意事项关于作业注意事项，请参考如下。 • 在启用运转准备确认功能的机器上，当显示 [START] 按钮按下提示时，[READY ON] 按钮会闪烁。请先按闪烁的 [READY ON] 按钮，然后再按 [START] 按钮。( 关于更多内容，请参考 “2.3.2 关于运转准备确认和 [READY ON] 按钮 ”) 操作步骤…

3. 生产的准备 SYS-NXTR-015S0

158 NXTR 系统手册

4 操作步骤。请根据左侧的图示操作。

SYS-NXTR-015S0 3. 生产的准备

NXTR 系统手册

159

3.4.2 如何取出吸嘴

注意事项

关于作业注意事项，请参考如下。

• 在启用运转准备确认功能的机器上，当显示 [START] 按钮按下提示时，[READY ON] 按钮会闪烁。

请先按闪烁的 [READY ON] 按钮，然后再按 [START] 按钮。( 关于更多内容，请参考 “2.3.2 关于

运转准备确认和 [READY ON] 按钮 ”)

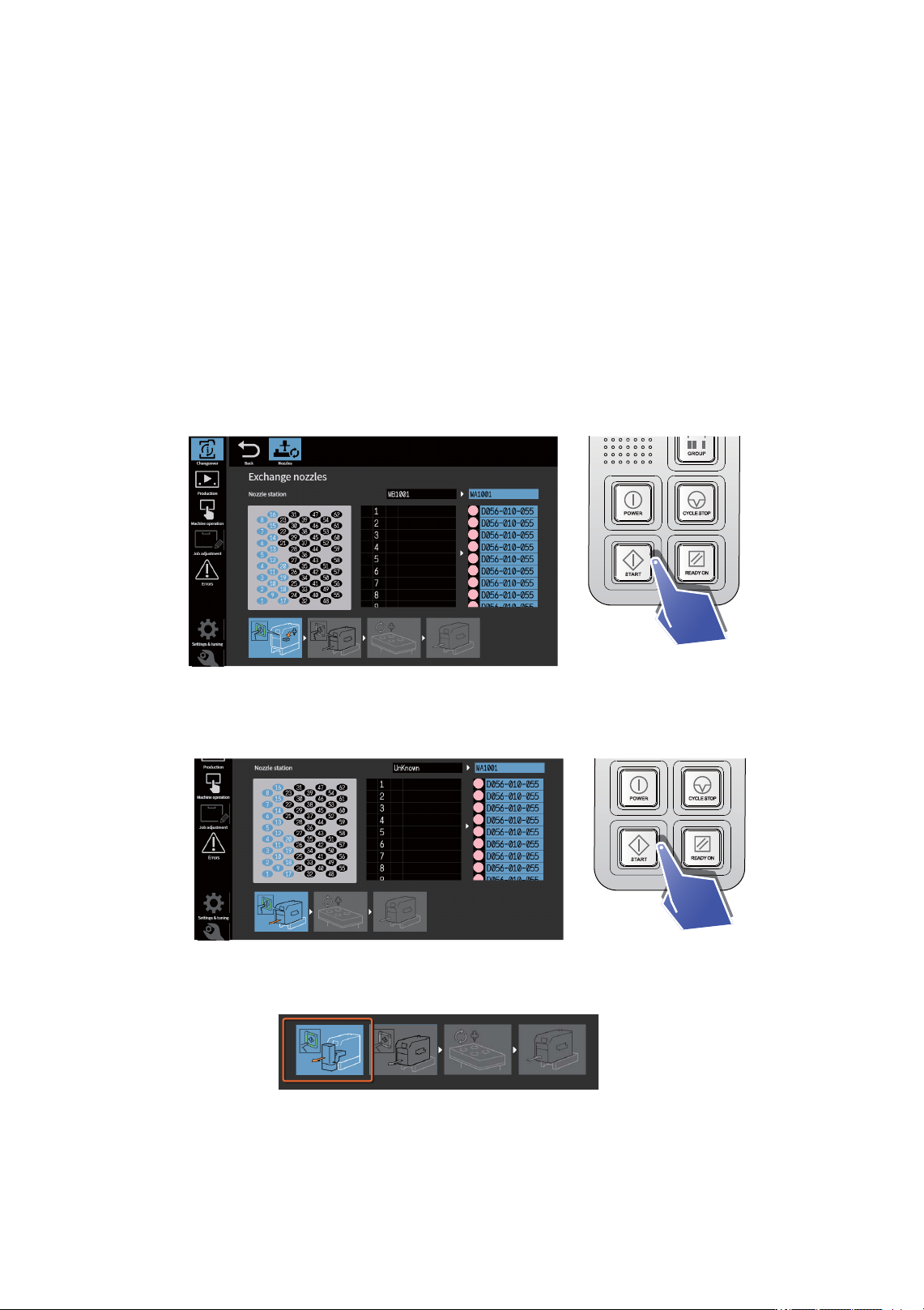

操作步骤

1. 请点击 [START] 按键。装在工作头上的吸嘴将返回到吸嘴置放台。

• 工作头上未搭载吸嘴时，不需要此操作。

2. 请点击 [START] 按钮。模组被松开。

• 搭载料盘单元的模组上显示取出料盘单元的向导。请点击 [START] 按键取出料盘单元，然后松开模

组。

48SYS-0484a

48SYS-0161c

48SYS-0163

3. 生产的准备 SYS-NXTR-015S0

160 NXTR 系统手册

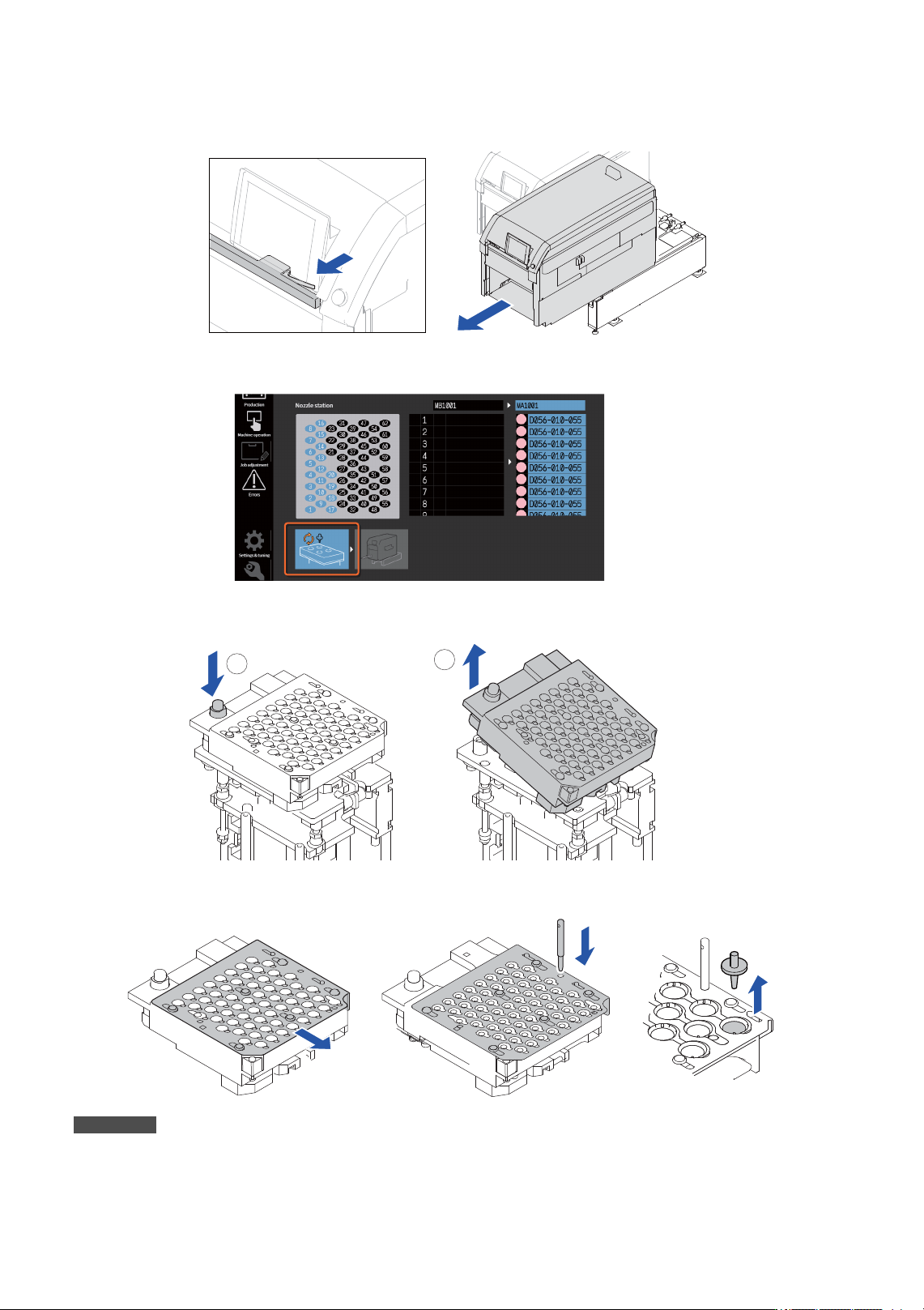

3. 请握紧锁柄并平缓地将模组向外拉出。

4. 显示吸嘴的配置向导。

5. 请按住夹持器的按钮并将吸嘴置放台抬起一半。在此状态下取出吸嘴置放台。

6. 请滑动表面的活动夹板，取出吸嘴。

备注

• 滑动活动夹板后，将专用插销 (2MHEMJ0013**) 插入夹板的插孔内，可保持夹板被拉开的状态。

• 需要在湿度不超过 30% 的环境下保管取出的吸嘴。

48SYS-0025

48SYS-0285b

48SYS-0035a

48SYS-0036b

2MHEMJ0013**
