8.8.2 模组编号
在既存生产线上追加新的模组或替换模组时，需要重新设置模组地址。
1. 请根据模组和 LCU 的连接状态进行操作。
• 如果模组和 LCU 处于连接状态，请删除模组内的 Job。
• 如果模组和LCU处于未连接状态，请一边同时按住操作面板上的[READY ON]和[CycleStop]按钮，
一边打开主开关。 模组地址被清除。

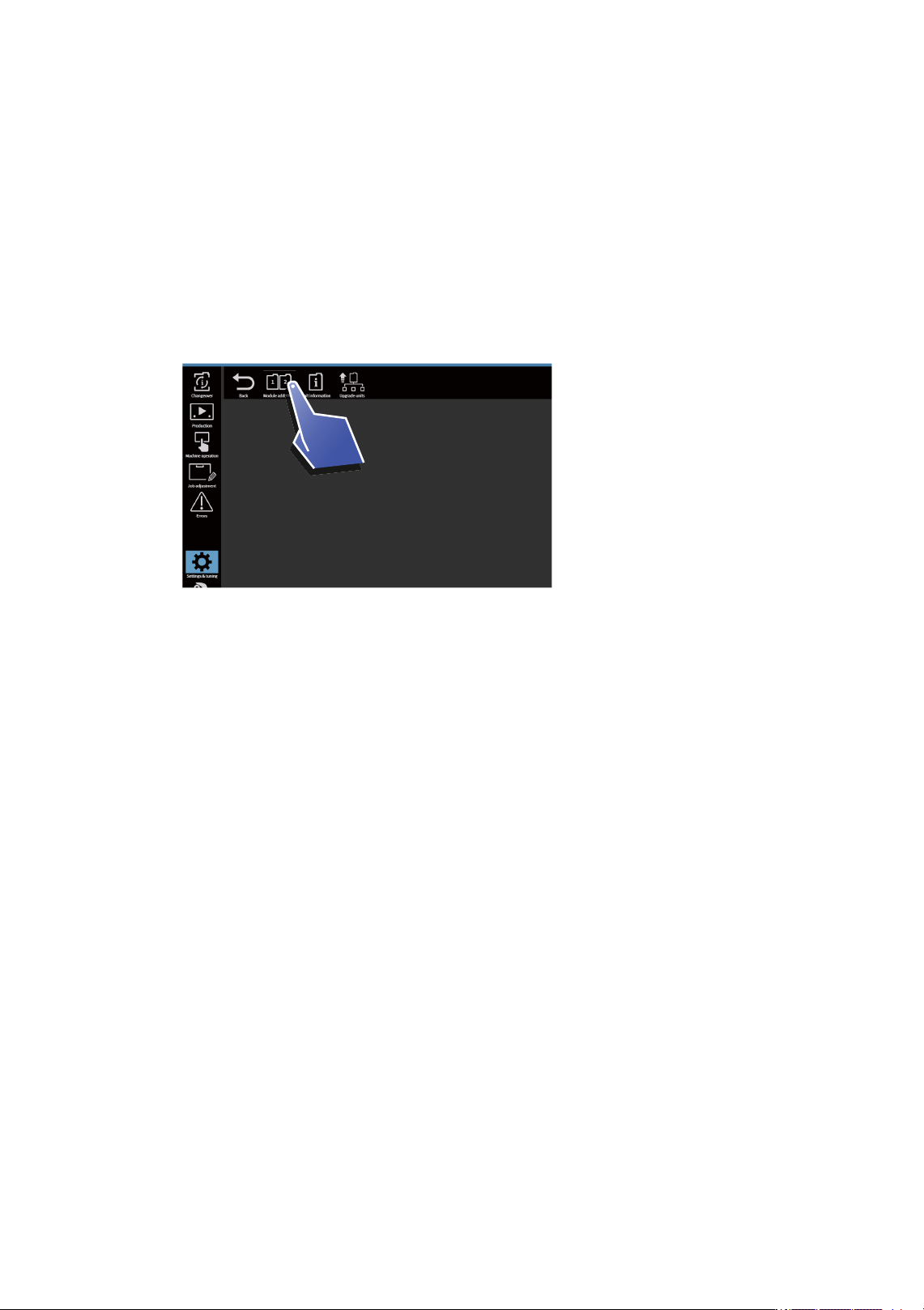

2. 请点击 [ 模组编号 ]。
48SYS-0527a
SYS-NXTR-015S0 8. 功能设置、调整的各指令
NXTR 系统手册
435

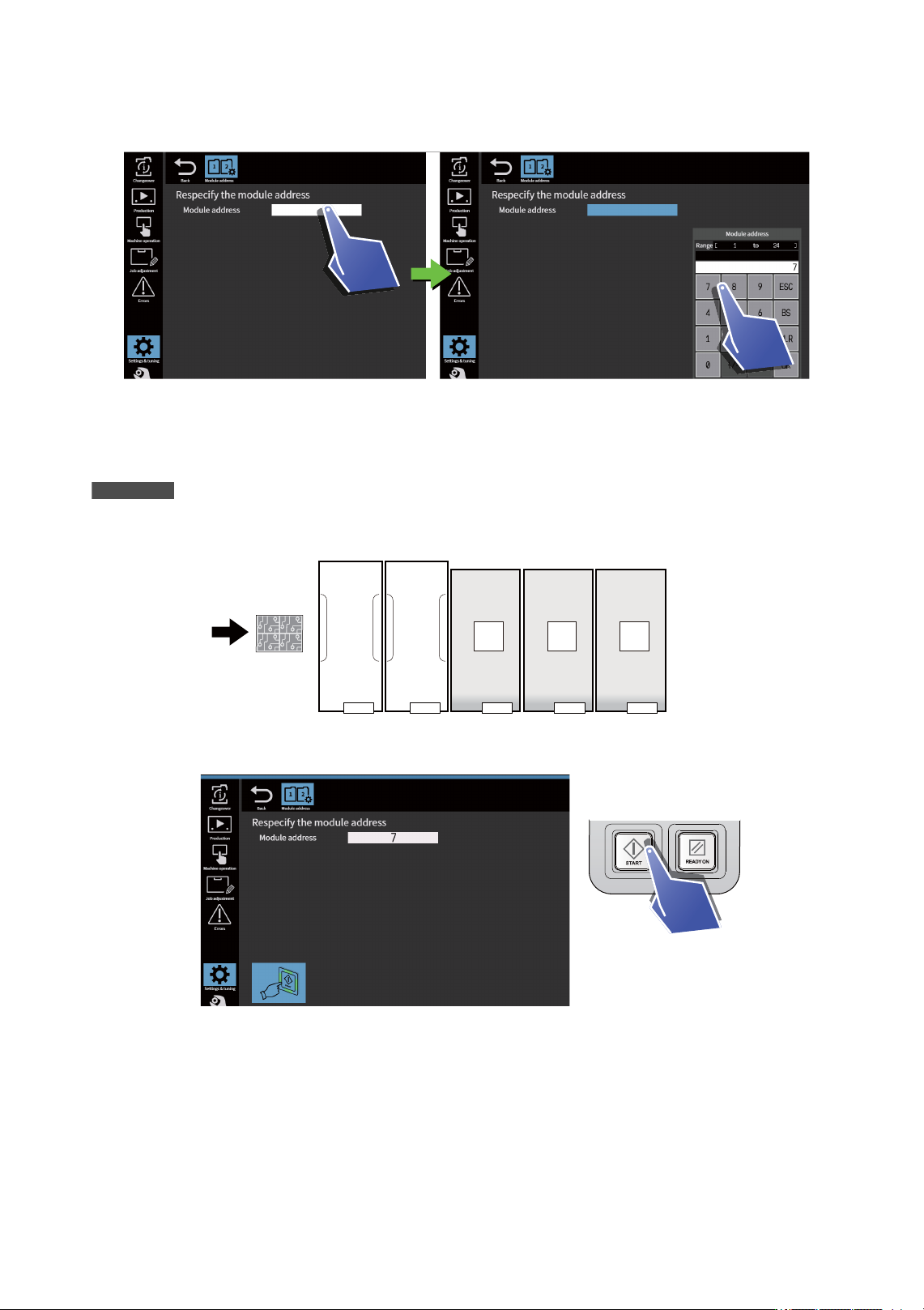

3. 请在模组地址栏内输入从 “1” 到 “24” 为止的数字。
• 输入从生产线的第一台模组算起的模组摆放顺序。
• 通过此操作，各模组的 IP 地址将自动被设置。
备注
在 NXTR 与 NXT 混合搭载的生产线上，请输入除去 NXT 模组后的 NXTR 摆放顺序。
4. 请点击 [START] 按键。之后，机器将自动重启。
48SYS-0528a
NXTRNXTRNXTNXT NXTR
48SET-0428a
1 2 3
48SYS-0529a
8. 功能设置、调整的各指令 SYS-NXTR-015S0
436 NXTR 系统手册

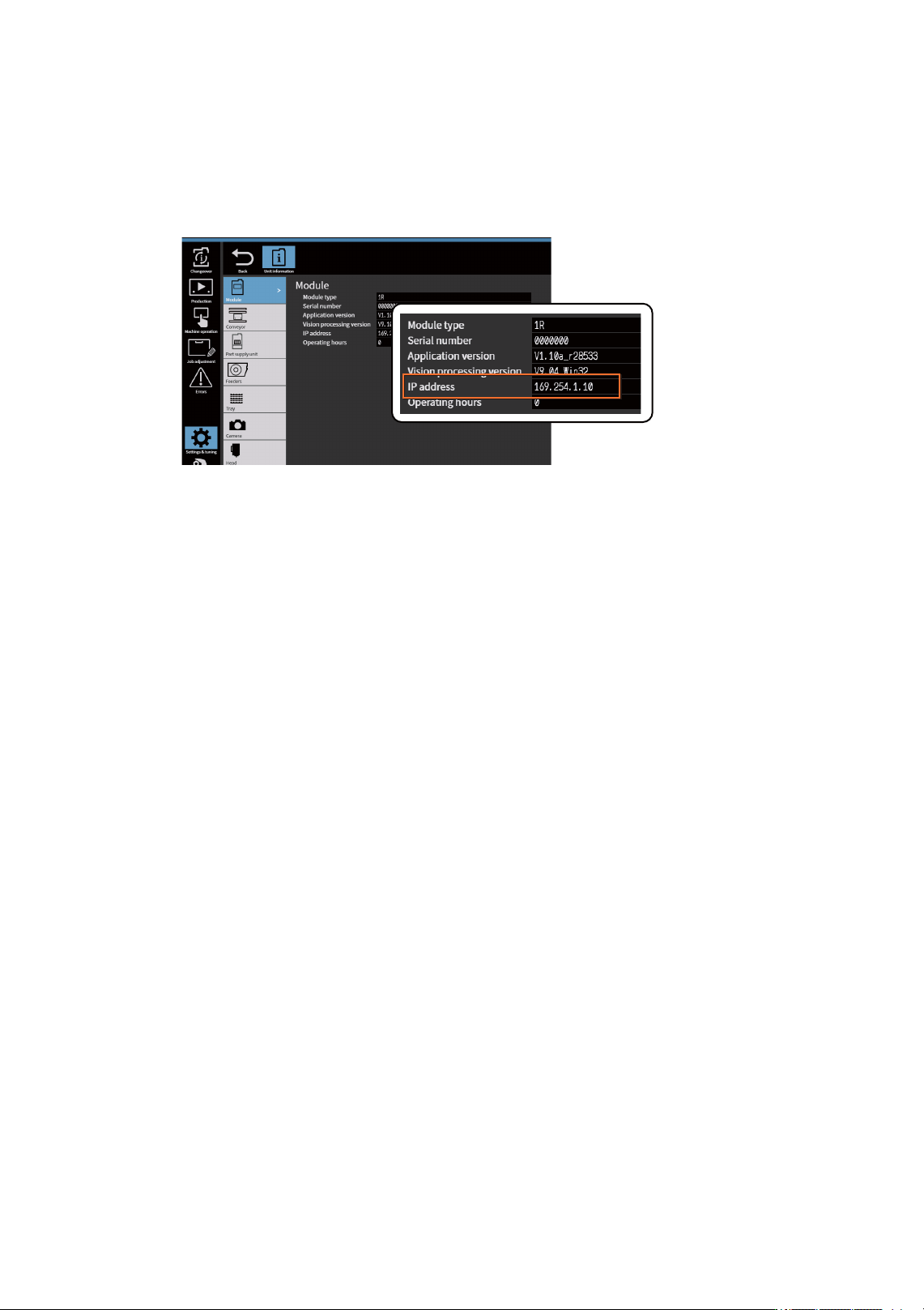

5. 重启后，请确认已经通过单元信息指令变更了模组的 IP 地址。显示的 IP 地址的第 4 组值是输入数字的
10 倍。
• 模组地址栏内输入 1： IP 地址 (xxx.xxx.x.10)
• 模组地址栏内输入 2： IP 地址 (xxx.xxx.x.20)
48SYS-0531a
