SYS-NXTR-015S0 4. 生产时的作业 NXTR 系统手册 267 通过 KIT Handy 指定 在读取元件条形码或 DID 后，请进行以下操 作。 1. 请在吸取开始其位置 X, Y 项目内分别输入 X 与 Y 的坐标。 2. 指定后，请点击确定键。 48SYS-0175 48SYS-0185-E
4. 生产时的作业 SYS-NXTR-015S0
266 NXTR 系统手册
4.6.3 如何指定吸取开始的元件
如果机器识别的吸取开始位置与实际搭载的料盘位置不一致，请指定为位于吸取开始位置的元件。
可在机器的操作界面或 KIT Handy 上指定吸取开始位置。

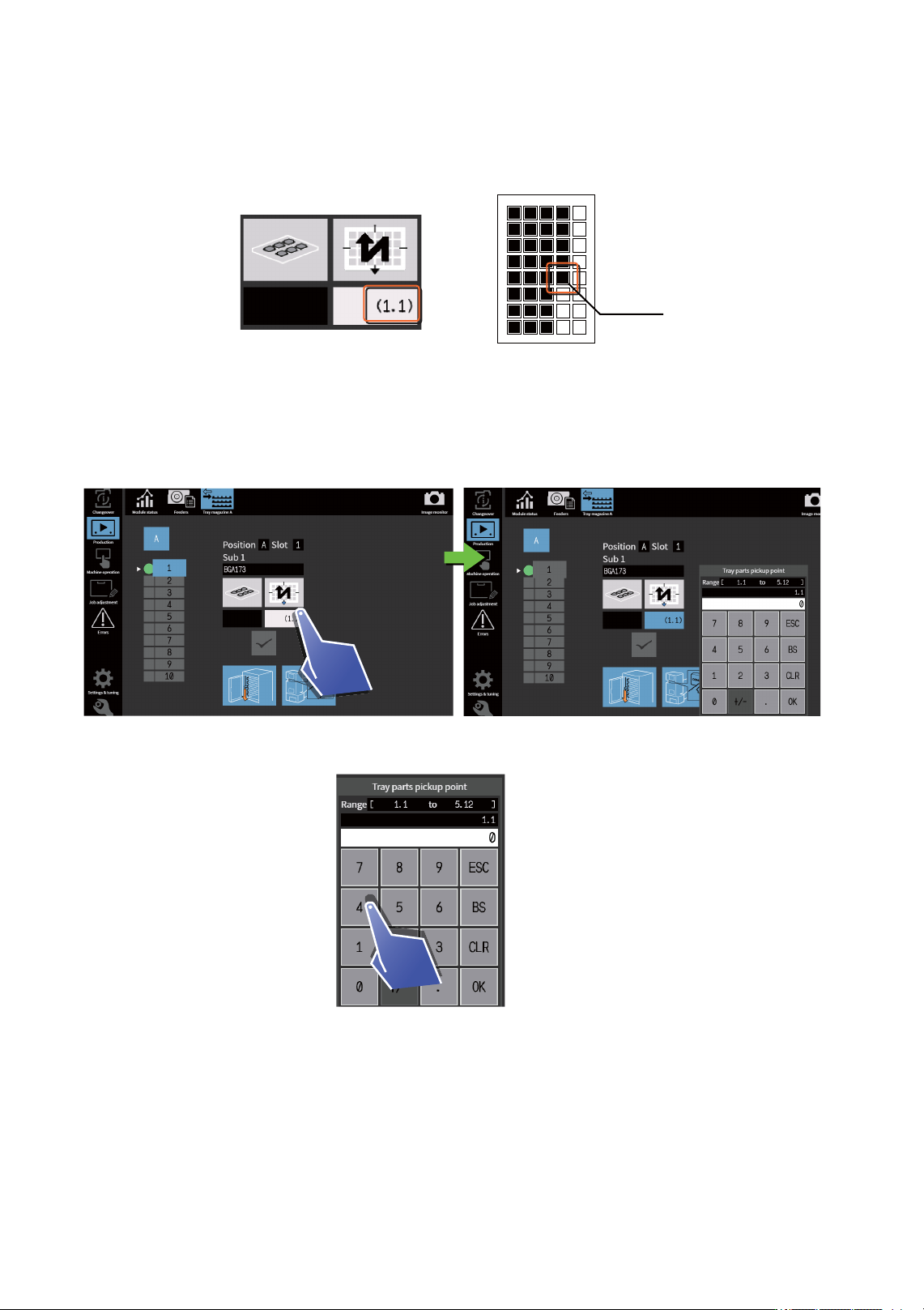

在操作界面上指定
1. 请在料盘安装向导界面上点击吸取开始位置。
2. 请利用数字键盘指定吸取开始位置。X, Y 的值发生变化。
3. 完成指定后，请点击数字键盘上的确定键。
48SYS-0182
(X. Y)
(2. 4)
48SYS-0715
48SYS-0716
SYS-NXTR-015S0 4. 生产时的作业
NXTR 系统手册
267

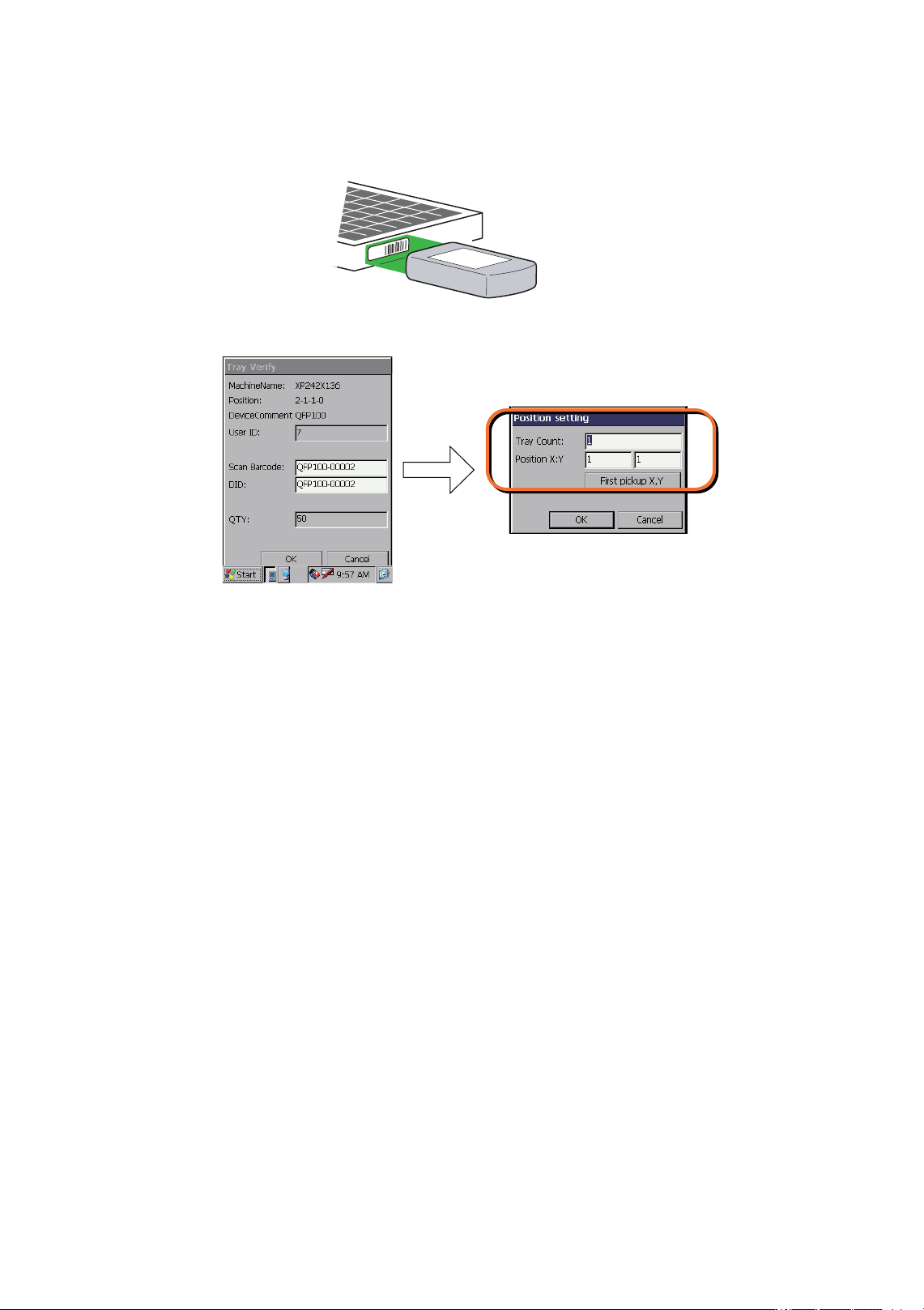

通过 KIT Handy 指定
在读取元件条形码或 DID 后，请进行以下操作。
1. 请在吸取开始其位置 X, Y 项目内分别输入 X 与 Y 的坐标。
2. 指定后，请点击确定键。
48SYS-0175
48SYS-0185-E
4. 生产时的作业 SYS-NXTR-015S0
268 NXTR 系统手册
4.6.4 如何有效利用供料预约功能
按照机器上的向导操作，可以更有效地向料盘单元 -M 补料。然而，通过按下 [SUPPLY PARTS] 按钮可以
在不降低效率的情况下完成补料。
请在以下的场景使用此功能。
• 因操作员需暂时离开机器，所以想要提前向次料站补料，以免发生料尽。
1. 请在运转期间按下 [SUPPLY PARTS] 按键。
2. 显示安装界面。撤回料盘单元 -M，创建可实施料盘安装的条件。
3. 请打开正面安全门安装料盘元件 ( 参看 “4.6.2 如何安装料盘 ”)。
4. 请关闭正面安全门，并点击 [COMPLETE] 按钮。
备注
请轻轻关闭正面门，以免料盘单元 -M 受到冲击。
48SYS-0718
