6. 机器操作的各种指令 SYS-NXTR-015S0
366 NXTR 系统手册

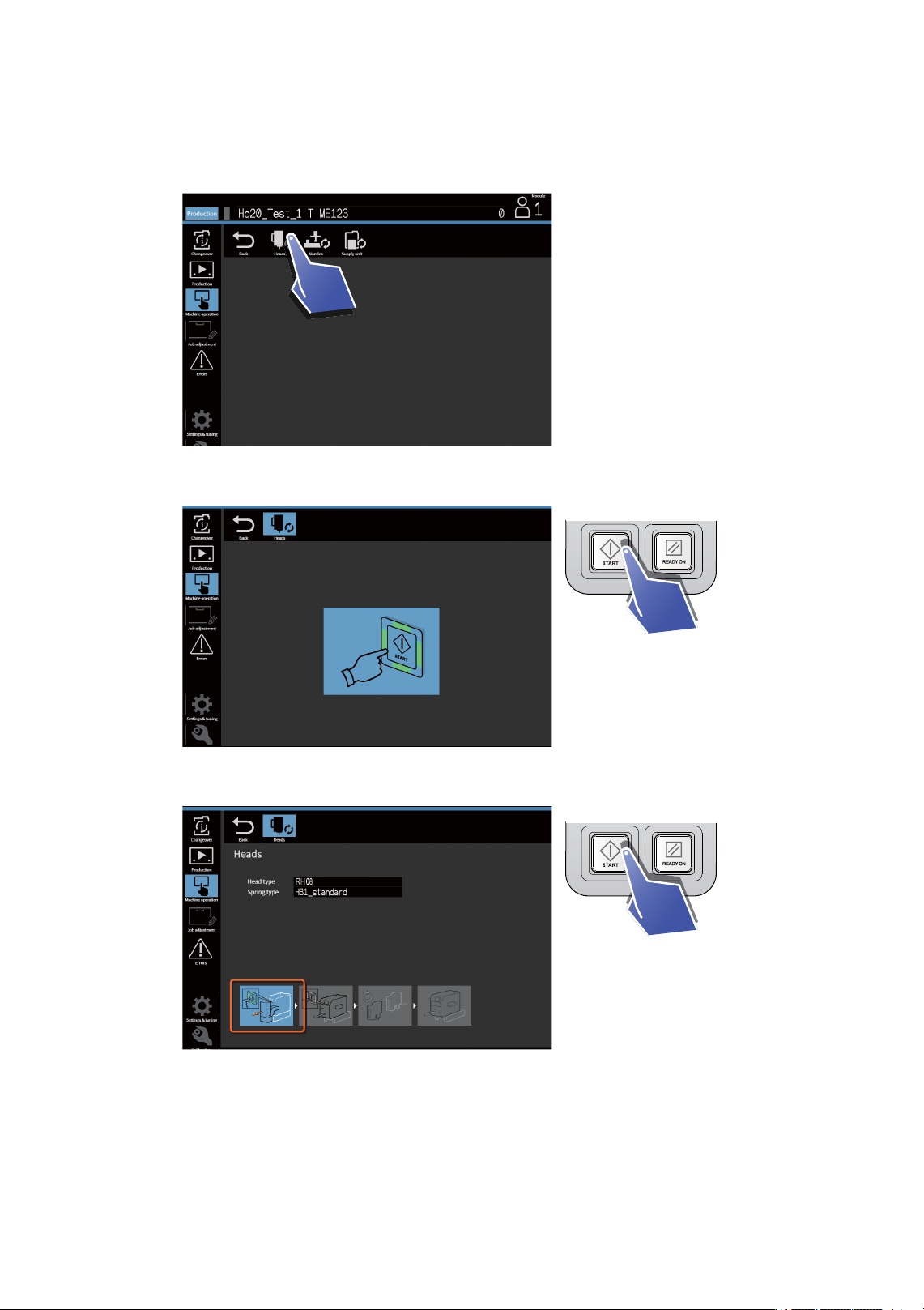

用料盘供料时
1. 请点击 [ 工作头 ]。
2. 请点击 [START] 按钮。将装在工作头上的吸嘴返还到吸嘴置放台内。
3. 显示料盘单元的取出向导。请点击 [START] 按钮。
4. 请去出料盘单元。
48SYS-0240c
48SYS-0242c
48SYS-0243b
SYS-NXTR-015S0 6. 机器操作的各种指令
NXTR 系统手册
367

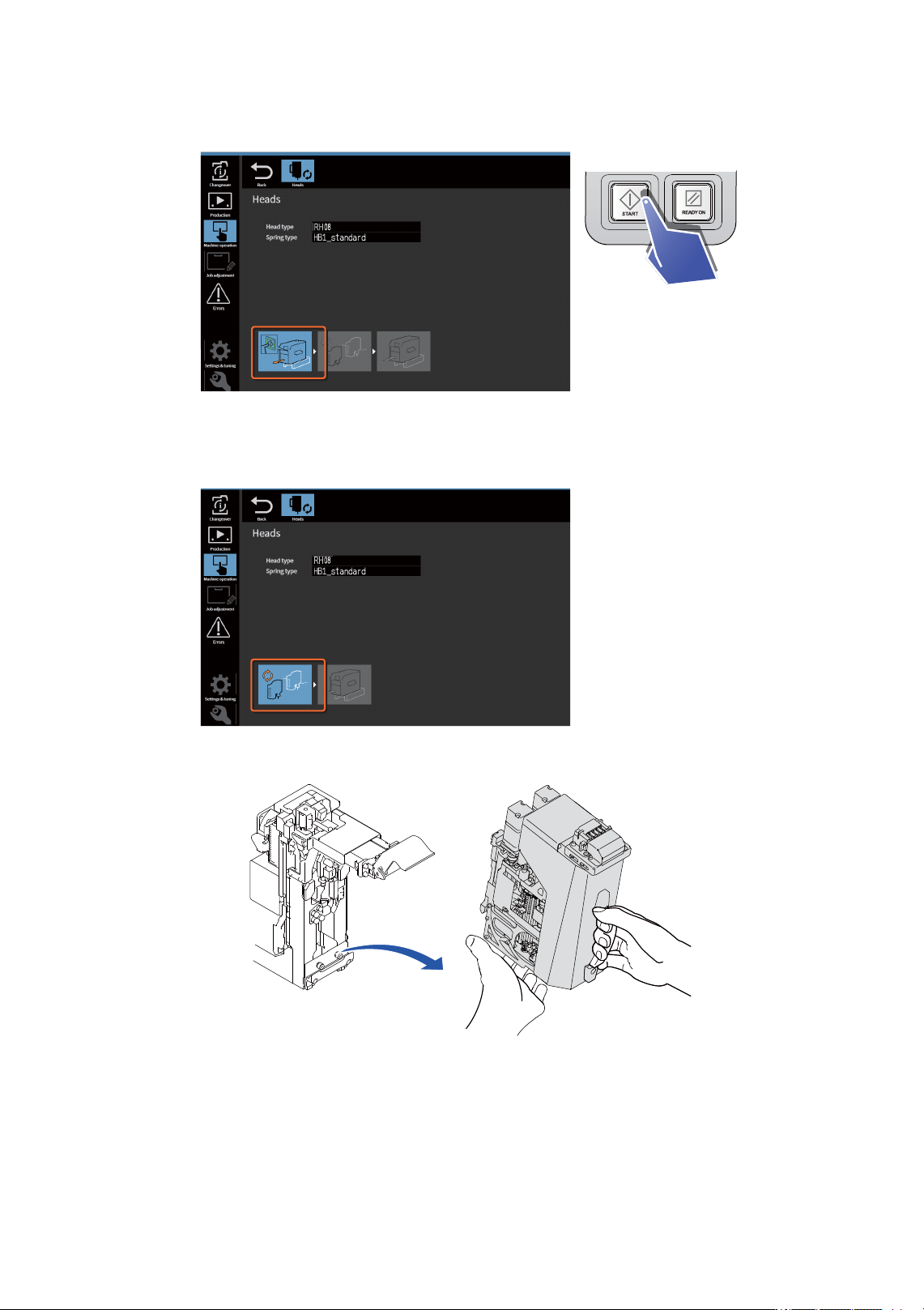

5. 显示模组拉出向导。请点击 [START] 按钮。
6. 请平缓地拉出模组。
7. 显示工作头的配置向导。
8. 请取出工作头。（参考 “2.9.2 如何拆除工作头 ”）
48SYS-0244c
48SYS-0246c
48SYS-0031
6. 机器操作的各种指令 SYS-NXTR-015S0
368 NXTR 系统手册

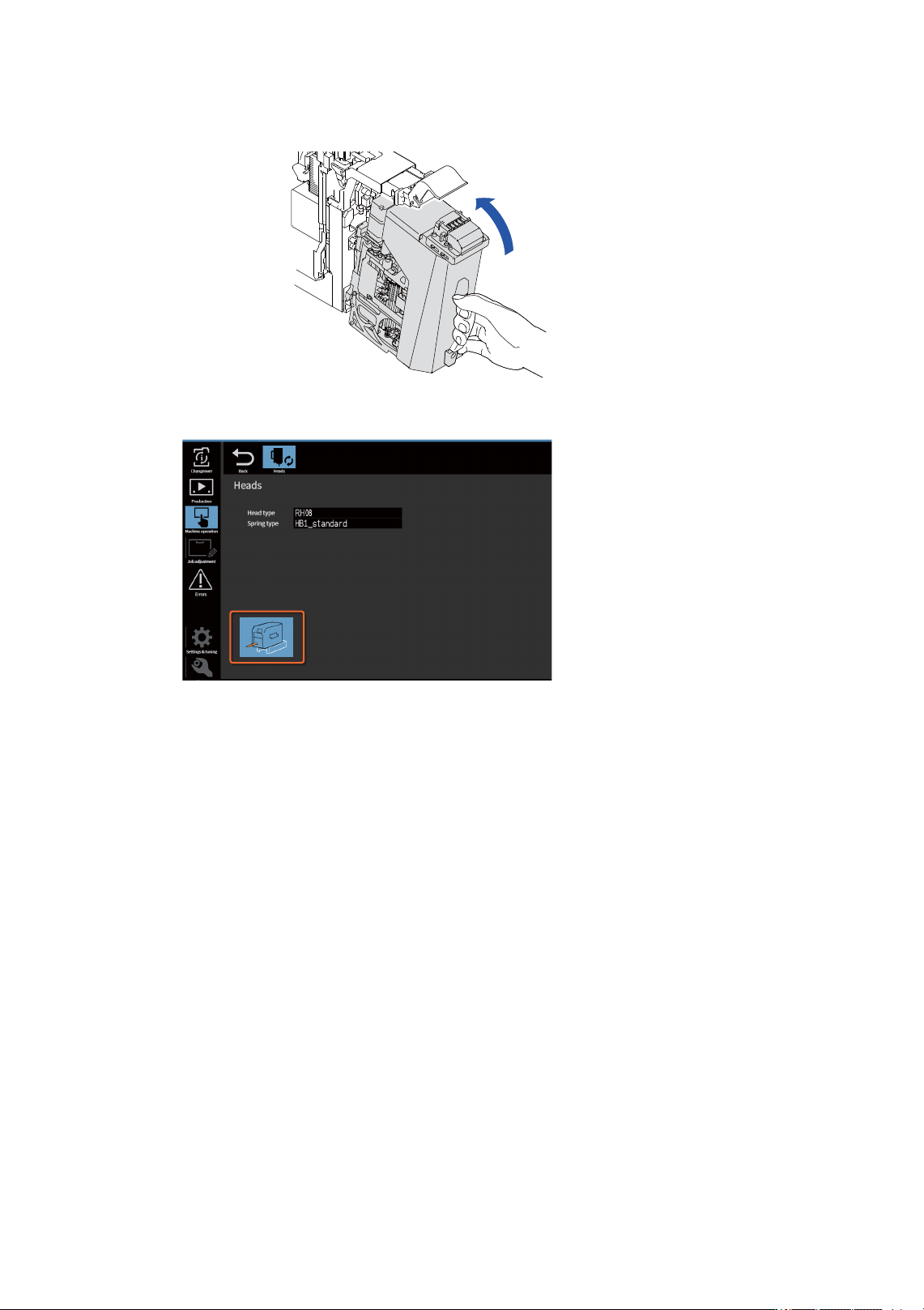

9. 请搭载工作头。（参考 “2.9.3 如何安装工作头 ”）
10. 显示模组插入向导。
11. 请平稳地插入模组。
12. 请向模组插入料盘单元。
48SYS-0095
48SYS-0254c
