3. 生产的准备 SYS-NXTR-015S0 202 NXTR 系统手册 4. 请向下压锁柄。FUJI 智能供料器被 MFU 夹紧。请确认供料器上面的 “ PWR” 指示灯变亮。 3.8.2 如何取出 FUJI 智能供料器 在机器运转过程中，可以取出 显示为红色站位的 FUJI 智能供料器。 注意事项 操作时的注意事项如下所示。 • 请握紧 FUJI 智能供料器的把 手取出供料器。 • FUJI 智能供料器被 MFU 夹紧。 取出时，…
SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
201
操作步骤
需要事前将料带填装到 FUJI 智能供料器内。

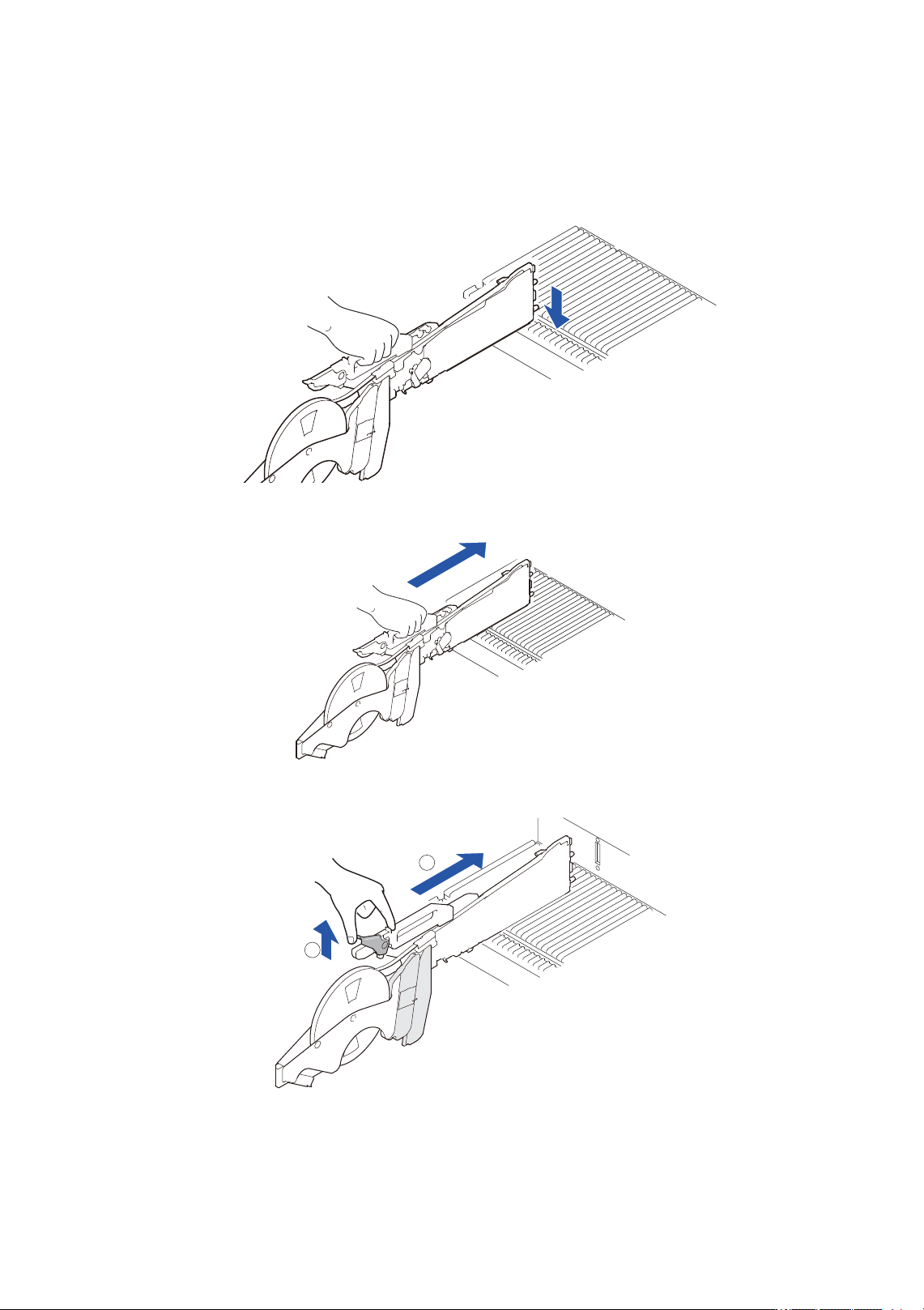

1. 请将 FUJI 智能供料器底部滑轨放在指定的料槽内。
2. 保持水平状态将 FUJI 智能供料器向前推。
3. 请向上推锁柄。直接将 FUJI 智能供料器推进 MFU 并将前端的插件插入 MFU。
48SYS-0268
48SYS-0269
48SYS-0270
1
2
3. 生产的准备 SYS-NXTR-015S0
202 NXTR 系统手册

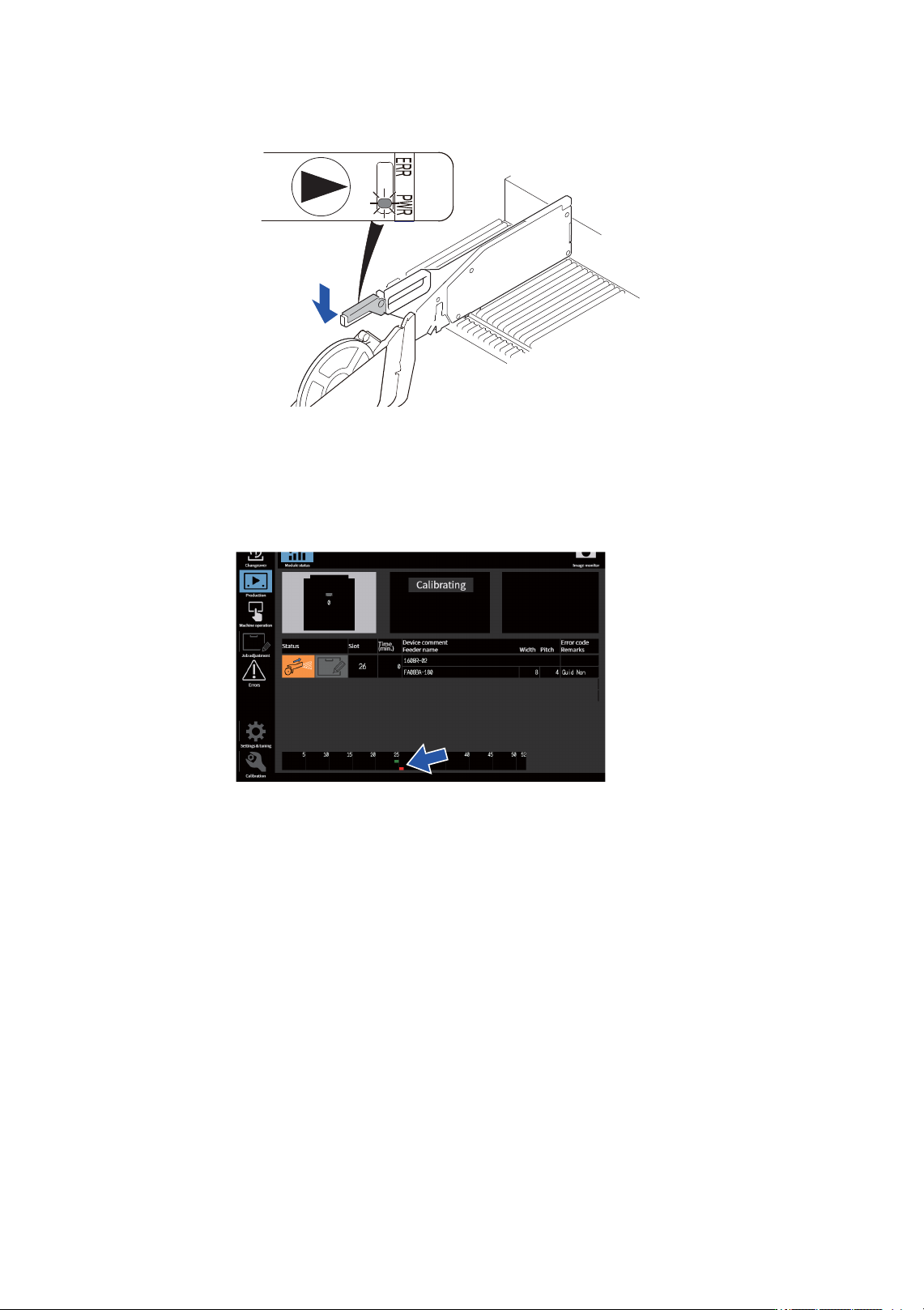

4. 请向下压锁柄。FUJI 智能供料器被 MFU 夹紧。请确认供料器上面的 “ PWR” 指示灯变亮。
3.8.2 如何取出 FUJI 智能供料器
在机器运转过程中，可以取出显示为红色站位的 FUJI 智能供料器。
注意事项
操作时的注意事项如下所示。
• 请握紧 FUJI 智能供料器的把手取出供料器。
• FUJI 智能供料器被 MFU 夹紧。取出时，如果不解锁并强行拔出供料器，有可能损坏 FUJI 智能供料
器。
48SYS-0271
48SYS-0490a
SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
203
操作步骤
1. 请打开锁柄并取出 FUJI 智能供料器。
2. 请先将 FUJI 智能供料器移至把手的位置，然后握紧把手并取出供料器。
48SYS-0272
1
2
48SYS-0273
