如何设置 pickup offset
1. 拍摄吸取位置，确认刻度中心和凹槽中心之间的偏移量。刻度的中心便是吸取位置。
2. 请设置 pickup offset。点击显示的数字 (X 方向、Y 方向 )，便可变更偏移量。
3. 请拍摄吸取位置。料腔中心会显示在完成校正的位置。
如何清除 pickup offset
机器上设置的 pickup offset 重新启动机器时也不会被清除。在以下情况下会被清除。
• 当插入带有不同元件注释的供料器时
• 当有拼接料带切换到不同的元件注释的元件时
• 通过界面操作清除 pickup offset 时
以下说明通过界面操作清除 pickup offset。
1. 请在吸取位置操作界面上点击 [Clear] 按键。
2. pickup offset 变为 “0.00”。
48SYS-0780
48SYS-0781
ᵎᵌᵓᵎᵎᵏᵌᵎᵎᵎ
ᵡᵪᵰ
1 1
SYS-NXTR-015S0 6. 机器操作的各种指令
NXTR 系统手册
345
6.2.9 单元保养向导
本小节将介绍保养向导的界面操作。关于保养作业的具体方法，请参考 《NXTR 机械手册》的 “3. 保养
”。

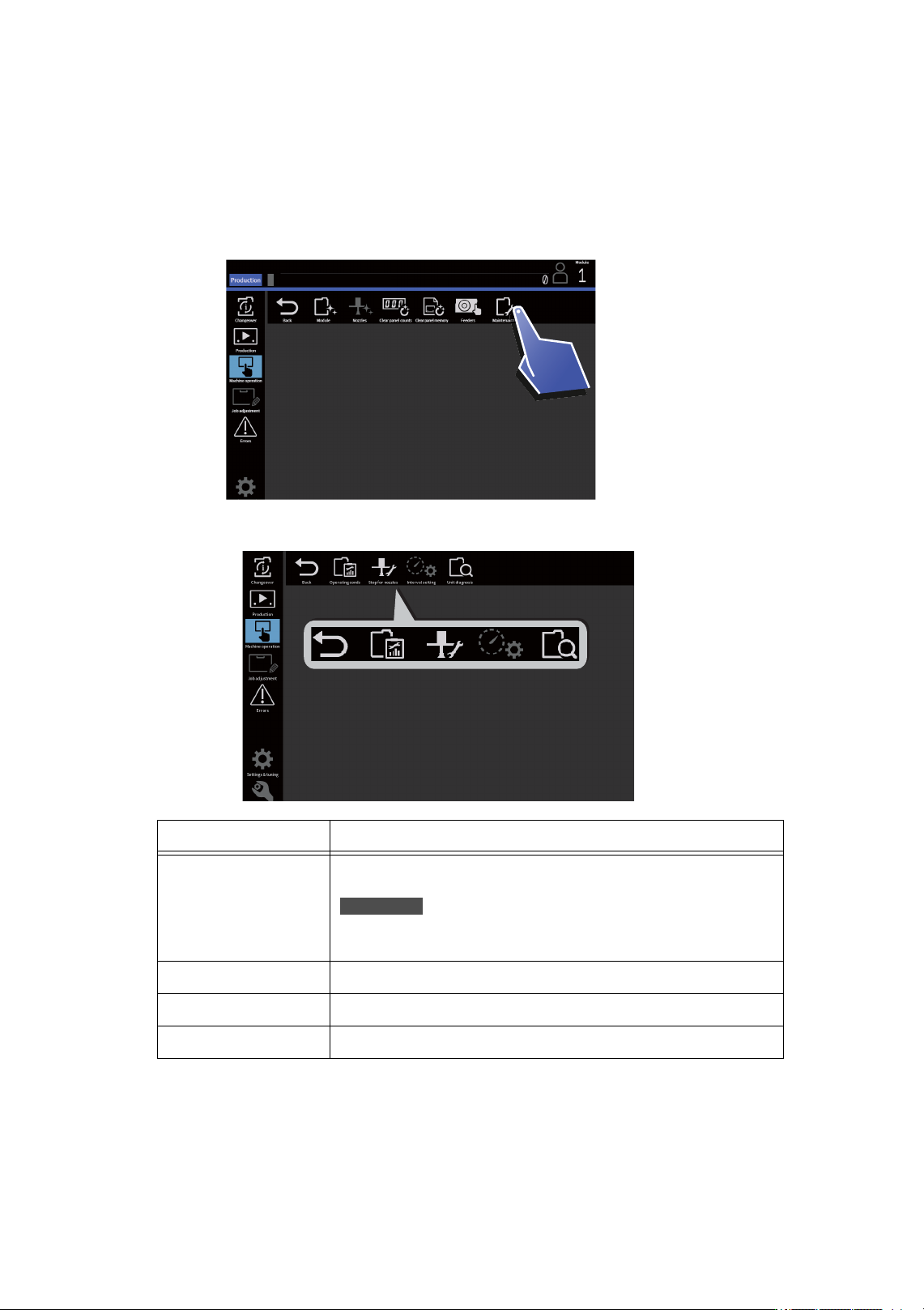

1. 请点击 [ 单元保养向导 ]。
• 显示如下的子指令。
2. 请选择指令。
指令名 功能
运转状况 显示关于维修保养运转状况的保养向导。
备注
维修保养运转状况界面将显示给 XY 机械手和贴装工作头的各个轴加油、更换连
接器、更换电池、更换风扇过滤器的作业向导。
吸嘴维修保养结束 请在完成吸嘴保养后实施。机器统计的异常吸嘴数被归零。
间隔设置
单元诊断 对各种单元执行自我诊断动作。
48SYS-0602
48SYS-0648b
6. 机器操作的各种指令 SYS-NXTR-015S0
346 NXTR 系统手册
[ 运转状况 ] 指令
[ 运转状况 ] 指令将根据运转状况来确定需要保养的项目。
该指令用于显示机器以及和机器相连的单元的运转状况。根据机器的运转状况，督促操作员对单元各个部
位进行清扫、加油和点检等作业。
关于选择 [ 运转状况 ] 指令时的作业的详细内容，请参考 《NXTR 机械手册》的 “ 关于预防保养 ”-“ 显
示 [ 单元保养警告 ] 图标时的作业 ”-“ 选择 [ 运转状况 ] 指令时的作业 ”。

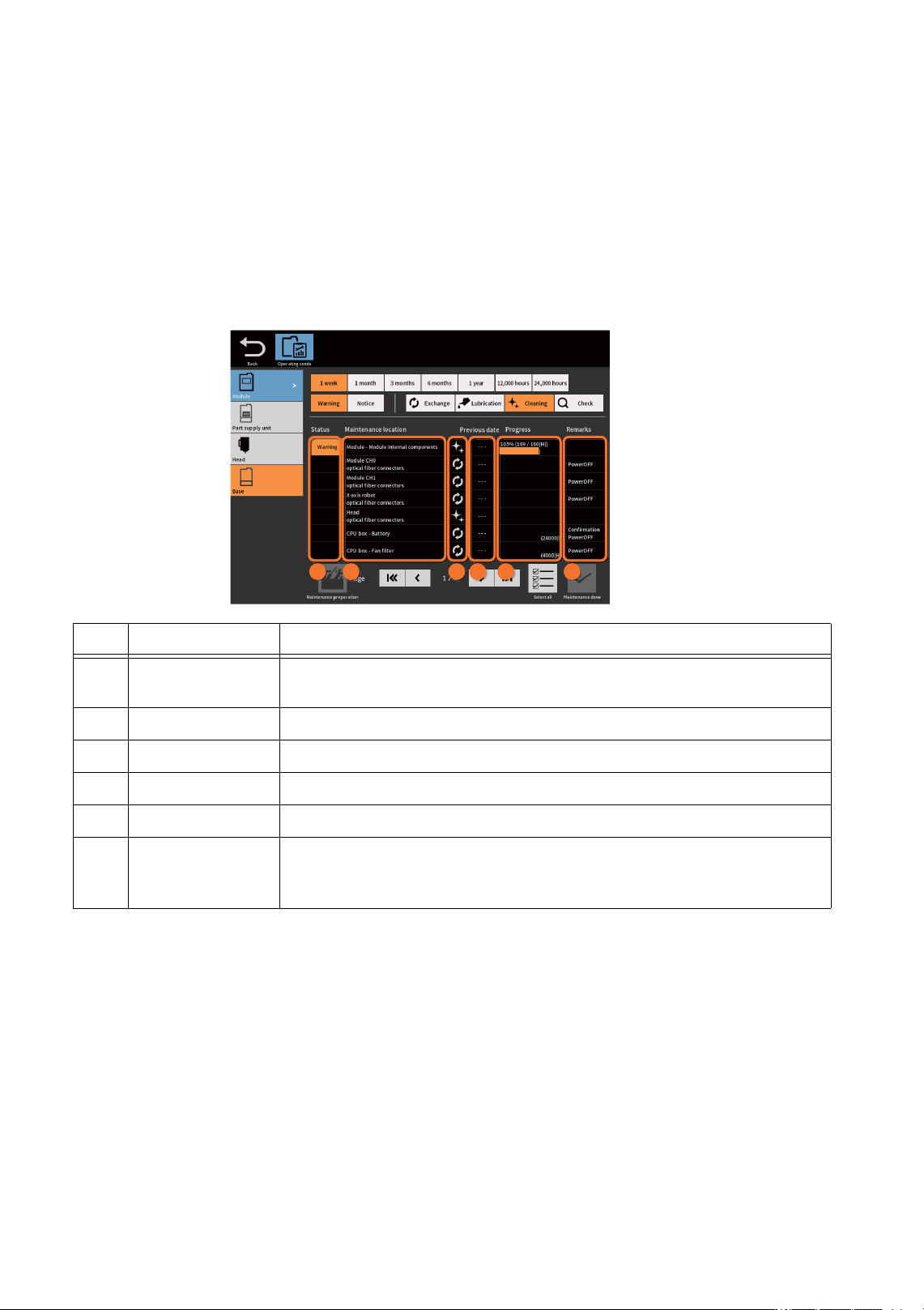

维修保养运转状况界面
号码 项目名 详细内容
1 状态 显示维修保养对象的状态。状态包括“预告”、“警告”和“完成
”。发生异常时将显示错误编码。
2 对象 显示维修保养对象的名称。
3 类别 显示维修保养对象的类别。
4 上次保养日期 显示上次保养的日期。如果没有保养履历，则显示 “---”。
5 进度 显示到下次保养前的进度。
6 备注 显示保养对象的备注内容。如果显示为 “Confirmation”，则在做保养准
备作业之前需完成事前准备作业。如果显示为 “PowerOFF”，则需在做
保养准备工作时关闭机器电源。
48SYS-0822a
1
2 3 4 65
