2. 基本操作 SYS-NXTR-015S0
104 NXTR 系统手册

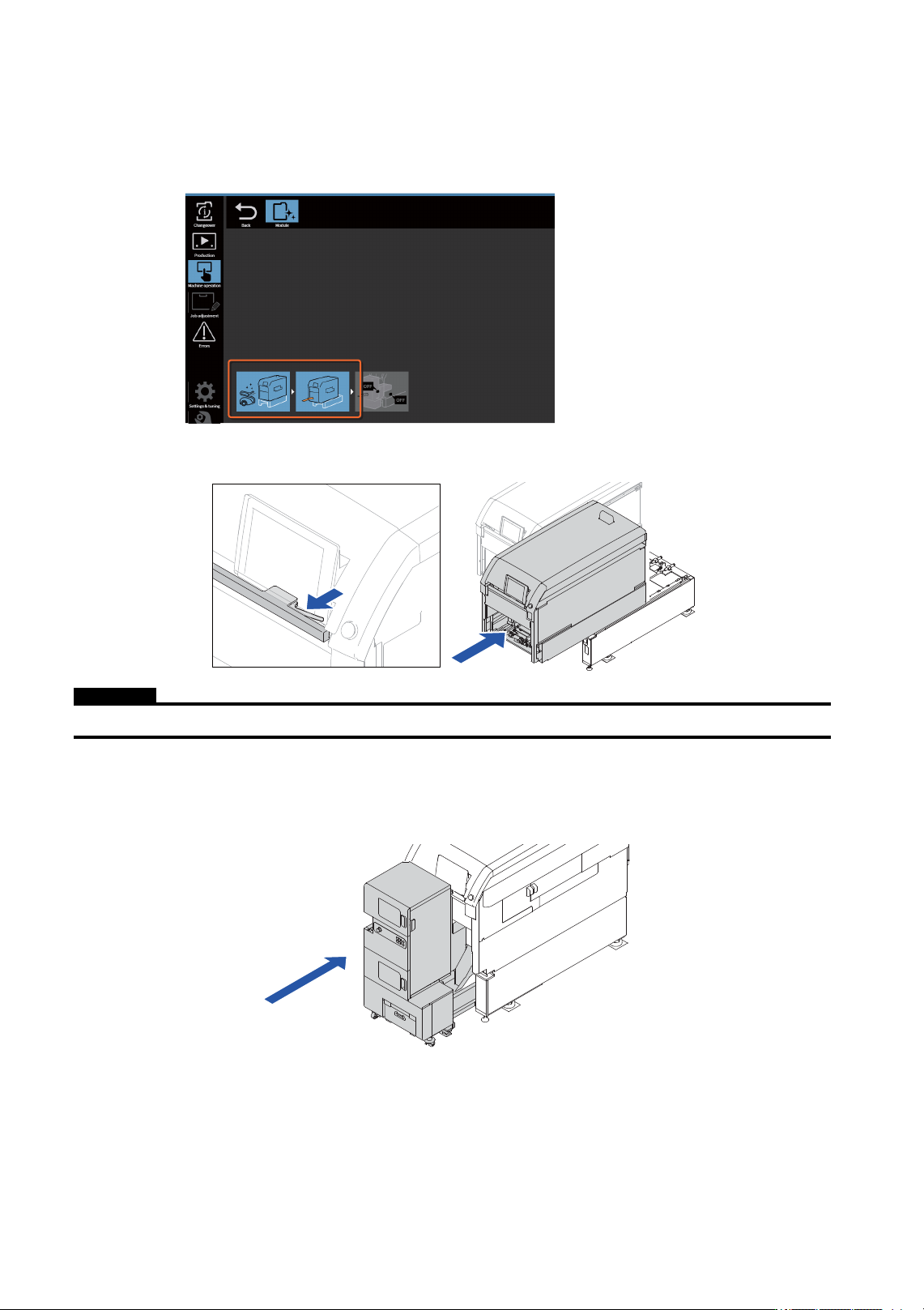

运用料盘单元时
1. 请确认模组的插入向导。
2. 请握紧锁柄并将模组推入与限位挡块轻轻碰触的位置。
注意
请勿过分用力推拉模组而使模组与限位挡块发生强力撞击。这有可能导致装机位置发生偏移。
3. 模组被固定到基座上。模组未被成功固定时，请重新将模组拉出来再装一次。
4. 此后将显示料盘单元的安装向导。请根据向导拆除料盘单元。
48SYS-0579
48SYS-0264
48SYS-0149
SYS-NXTR-015S0 2. 基本操作
NXTR 系统手册
105

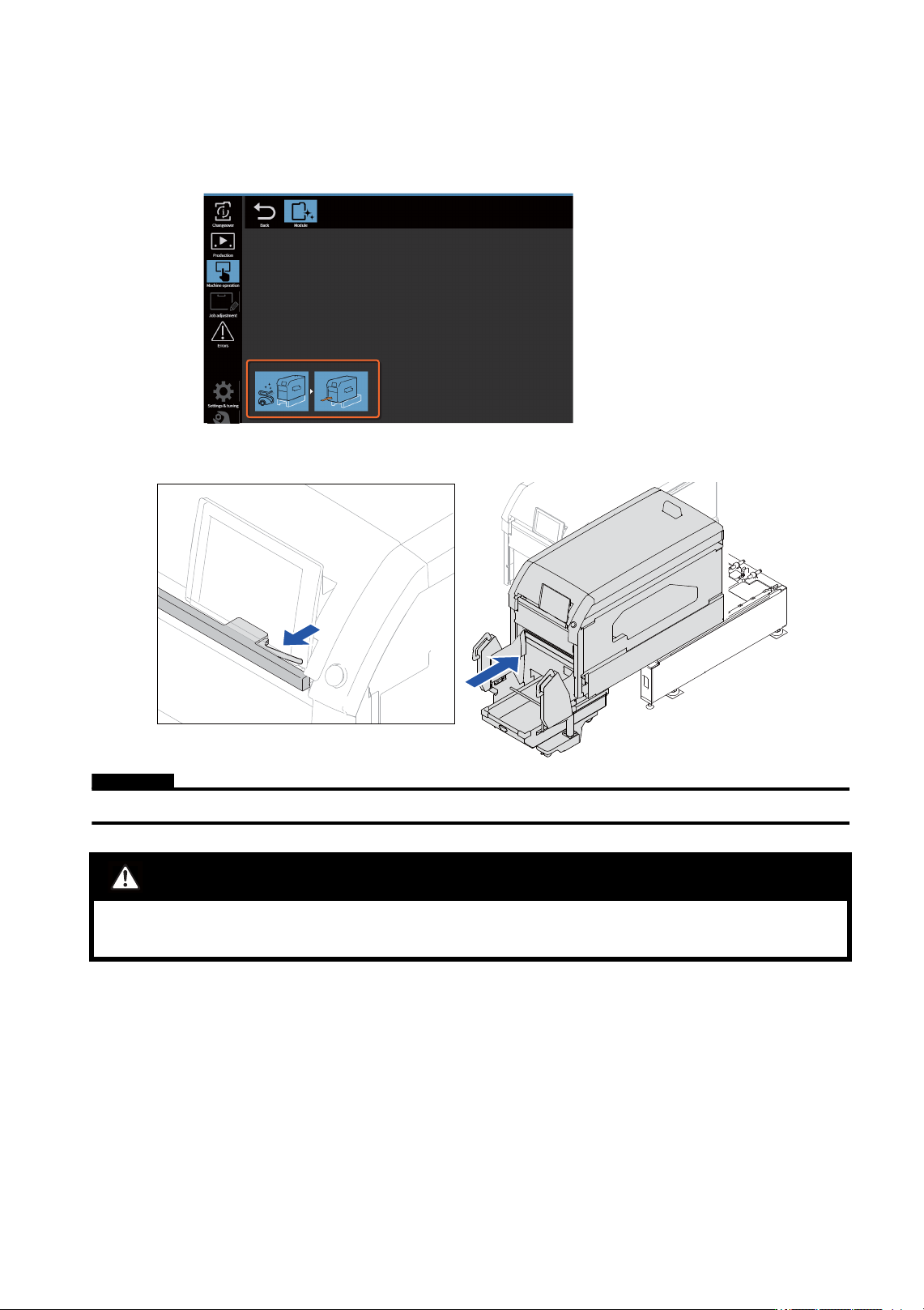

MFU 运用时
1. 请确认模组的插入向导。
2. 请握紧锁柄并将模组推入与限位挡块轻轻碰触的位置。
注意
请勿过分用力推拉模组而使模组与限位挡块发生强力撞击。这有可能导致装机位置发生偏移。
3. 模组被固定到基座上。模组未被成功固定时，请重新将模组拉出来再装一次。
4. 事先卸载 MFU 时，会显示 MFU 的安装提示。请根据提示安装 MFU。
注意
• 请注意勿使 MFU 撞到操作员身体。如果不小心插入模组，有可能碰伤脚。
• 插入模组时，请勿抓住 MFU 的把手。
48SYS-0258c
48SYS-0265a
2. 基本操作 SYS-NXTR-015S0
106 NXTR 系统手册

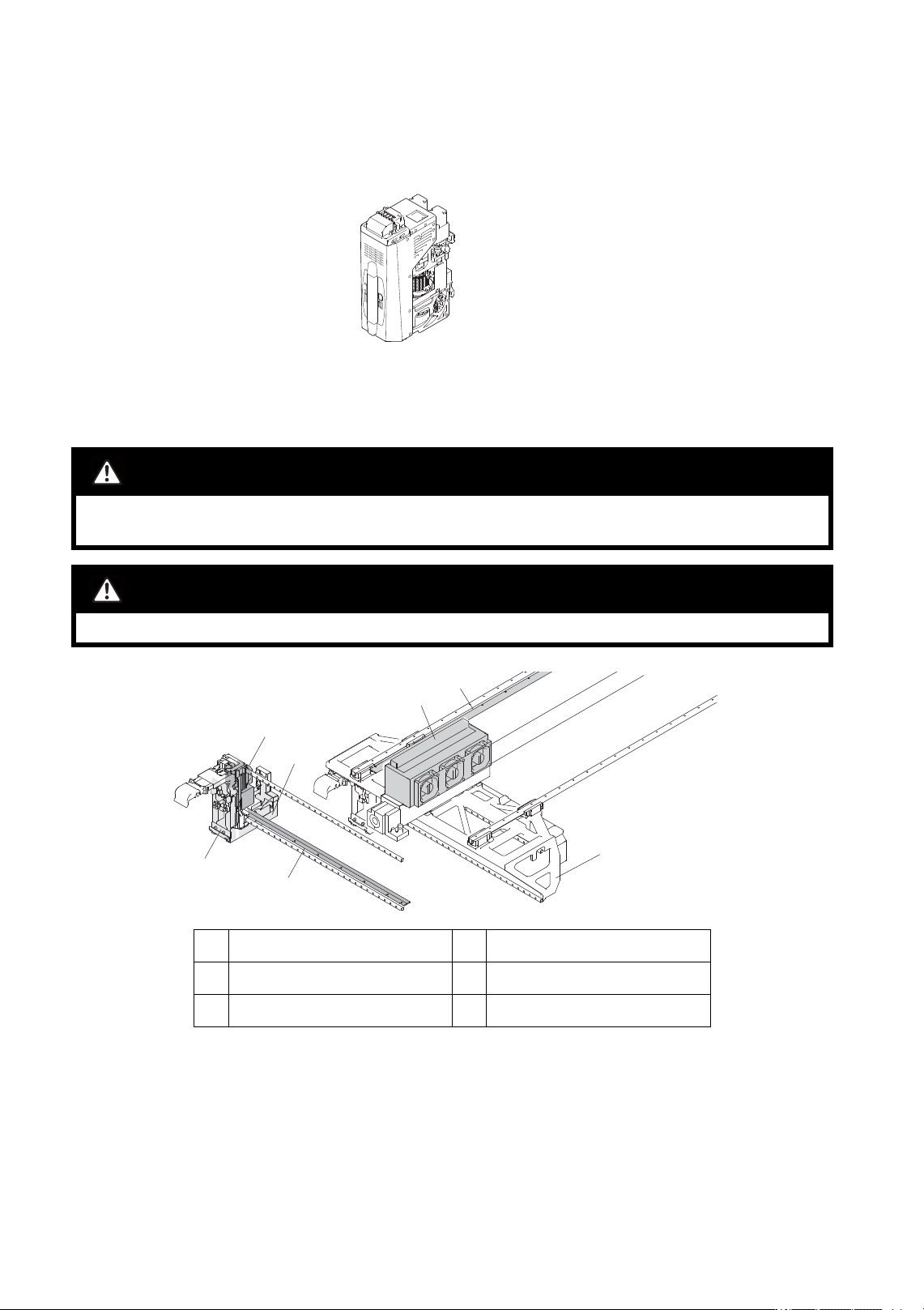

2.9 工作头的装卸
本小节介绍从模组上拆除工作头以及向模组搭载工作头的方法。
2.9.1 注意事项
操作时的注意事项如下所示。
• 请在指定的更换位置上更换工作头。
• 请勿将工作头接近 Y 轴。线性马达产生的磁场有可能损伤工作头或往复轴。
• 请避免线性标尺撞到其他物品。线性标尺有可能损坏。如果线性标尺上有划痕，可能会引发报错并
进而导致生产无法继续。如果出现这样的情形，则请及时更换线性标尺。
• 请勿在搬运轨道上载有电路板的状态下更换工作头。搭载电路板时，请取出电路板后再进行工作头
的安装或拆除。
危险
• 模组上使用的线性马达会产生强大的磁场。体内装有心脏起搏器的操作员请勿近接近线性马达 ( 作业
时与线性马达的距离不得少于 500mm)。
警告
• 请勿在停止运转后立即触摸线性马达。以免烫伤。
1 线性马达 2 线性标尺
3 框架 4 工作头托架的前侧
5 工作头托架的后侧 - -
48SYS-0153
48SYS-0028
1
1
2
2
3
4
5
