6. 请抬起锁柄，松开料盘单元 -M。

7. 请从 MFU 的料站托架上取出料盘单元 -M。至少需要两人执行此操作。在搬运过程中，请分别握住位

于料盘单元 -M 左右两侧的把手并保持单元的水平。请将料盘单元 -M 放置在稳定的位置上。

48SYS-0688

48SYS-0689

3. 生产的准备 SYS-NXTR-015S0

188 NXTR 系统手册

3.5.9 如何安装料盘单元 -M

操作界面上显示 MFU 的安装向导。请将装有料盘单元 -M 的 MFU 插入机器。

备注

使用料盘单元 -M 的模组，需要配备专用的废料带输送槽及废料带导槽。详细内容请参看机械手册的 “8. 供料单元的换线 ”。

注意事项

以下是作业时的注意事项。

• 请勿移动搭载着料盘元件的料盘单元。否则，可能会导致元件偏离原位或元件脱盘的状况。

• 用 MFU 搬运料盘单元 -M 时，请避免料盘单元 -M 受到冲击。否则，可能会导致元件偏离原位或元件

脱盘的状况。

• 在向机器安装料盘单元 -M 时，请注意不要产生任何冲击。有损伤机器的可能性。

• 如果 MFU 已和机器组合到一起，则请勿拆装料盘单元 -M。

• 请不要将身体靠在料盘单元-M的上表面或侧面(避免装置承受额外的压力)。否则可能影响元件的吸

取精度或损伤机器。

警告

• 在搬运料盘单元-M时应由2名作业人员分别握住左右两侧的把手。料盘单元-M掉落会损坏机器或者

造成人员负伤。

• 请不要将手靠近料盘单元 -M 与料站托架之间。当心手指被夹伤。

48SYS-0142d

48SYS-0691

SYS-NXTR-015S0 3. 生产的准备

NXTR 系统手册

189

作业步骤

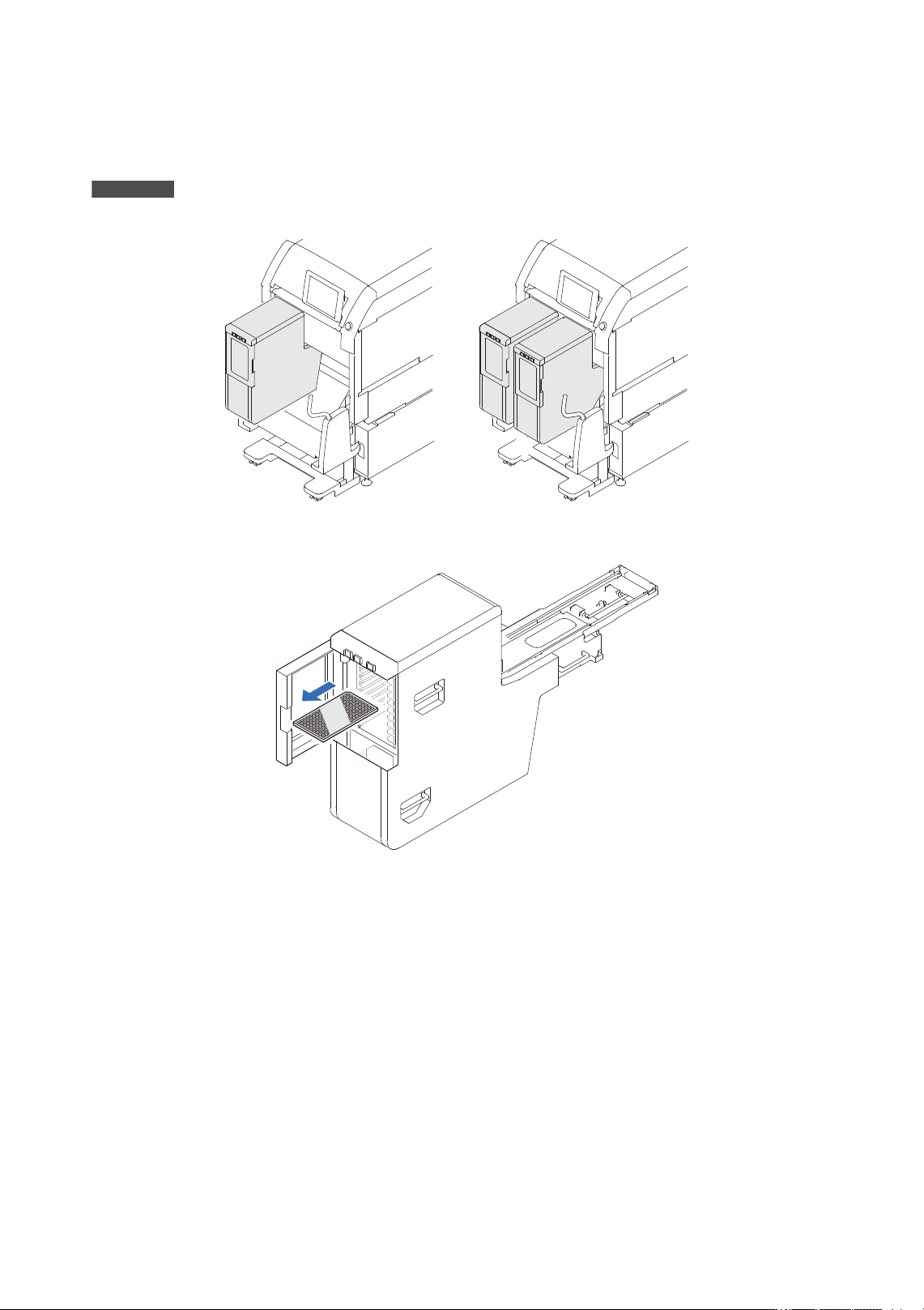

料盘单元 -M 安装在 1R 模组的单侧或者两侧使用。在 MFU 将相应的位置称为位置 A, B。

备注

单侧搭载时，请将料盘单元 -M 安装在位置 A 上。

1. 请打开料盘单元 -M 的料盘箱门之后将料盘箱架上的料盘全部取出。

2. 请将 MFU 与机器分离。关于详细内容，请参看 “3.5.6 如何拆除 MFU-52/MFU-63”。

3. 请将料盘单元 -M 搬到 MFU 附近。作业人数不得少于 2 人。在搬运过程中，请分别握住位于料盘单元 -

M 左右两边的把手并保持水平。

4. 请将料盘单元 -M 放到料站托架的站位上。

a. 请参考料站托架的站位下部写有编号的贴纸，将料盘单元 -M 的导轨放在 14 号站位或 39 号站位

上。

48SYS-0692

48SYS-0693
