3. 生产的准备 SYS-NXTR-015S0
162 NXTR 系统手册

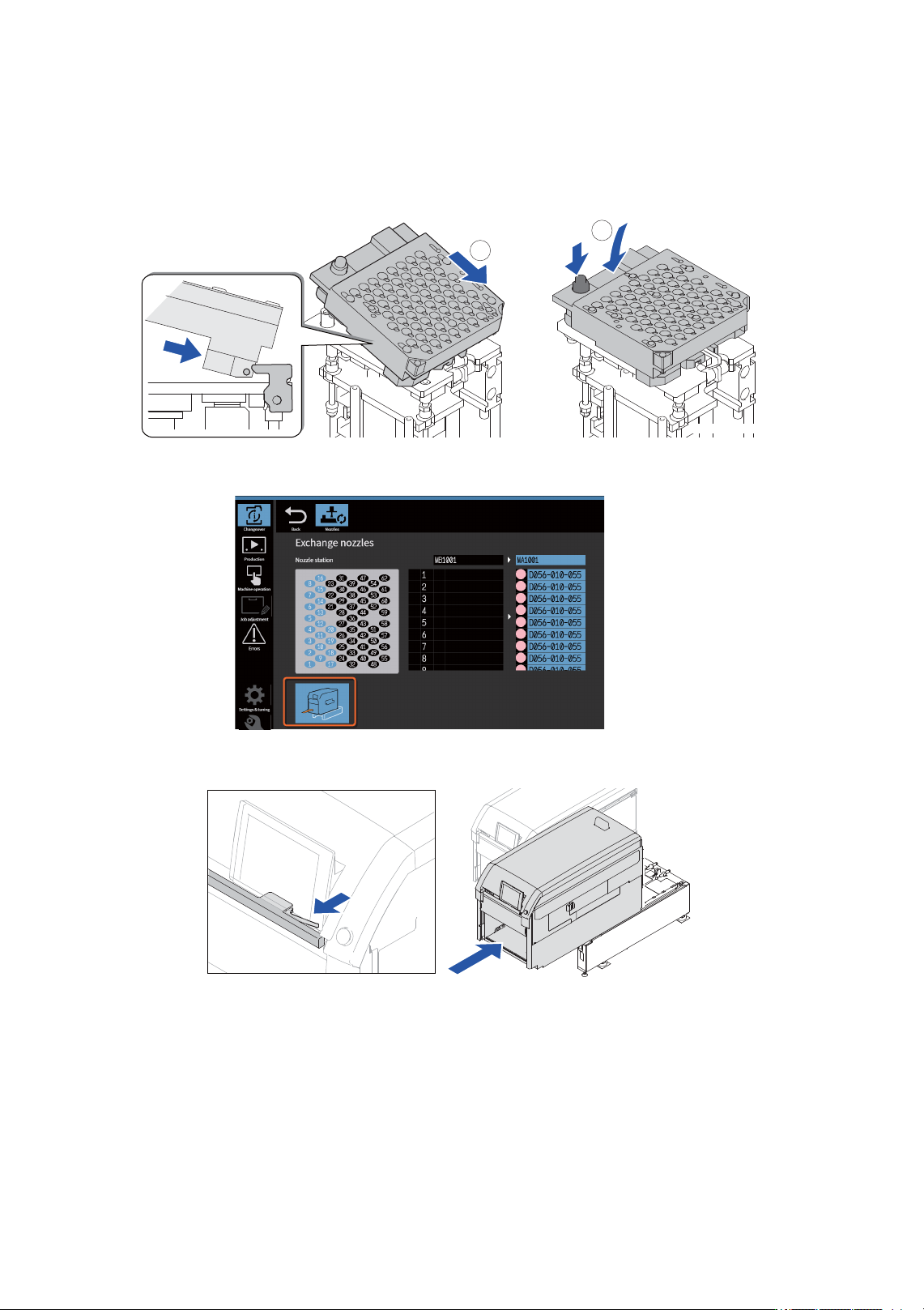

3. 请将吸嘴置放台装入机器内。
a. 请先夹紧吸嘴置放台的一侧，然后再将其全部嵌入吸嘴更换器内。
b. 请将吸嘴置放台水平放置，然后按下夹紧器。
4. 显示出插入模组的向导。请在插入模组前完成其他换线作业。
5. 请握紧锁柄并平缓地将模组向前推。
1
2
48SYS-0039a
48SYS-0286b
48SYS-0026
SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
163

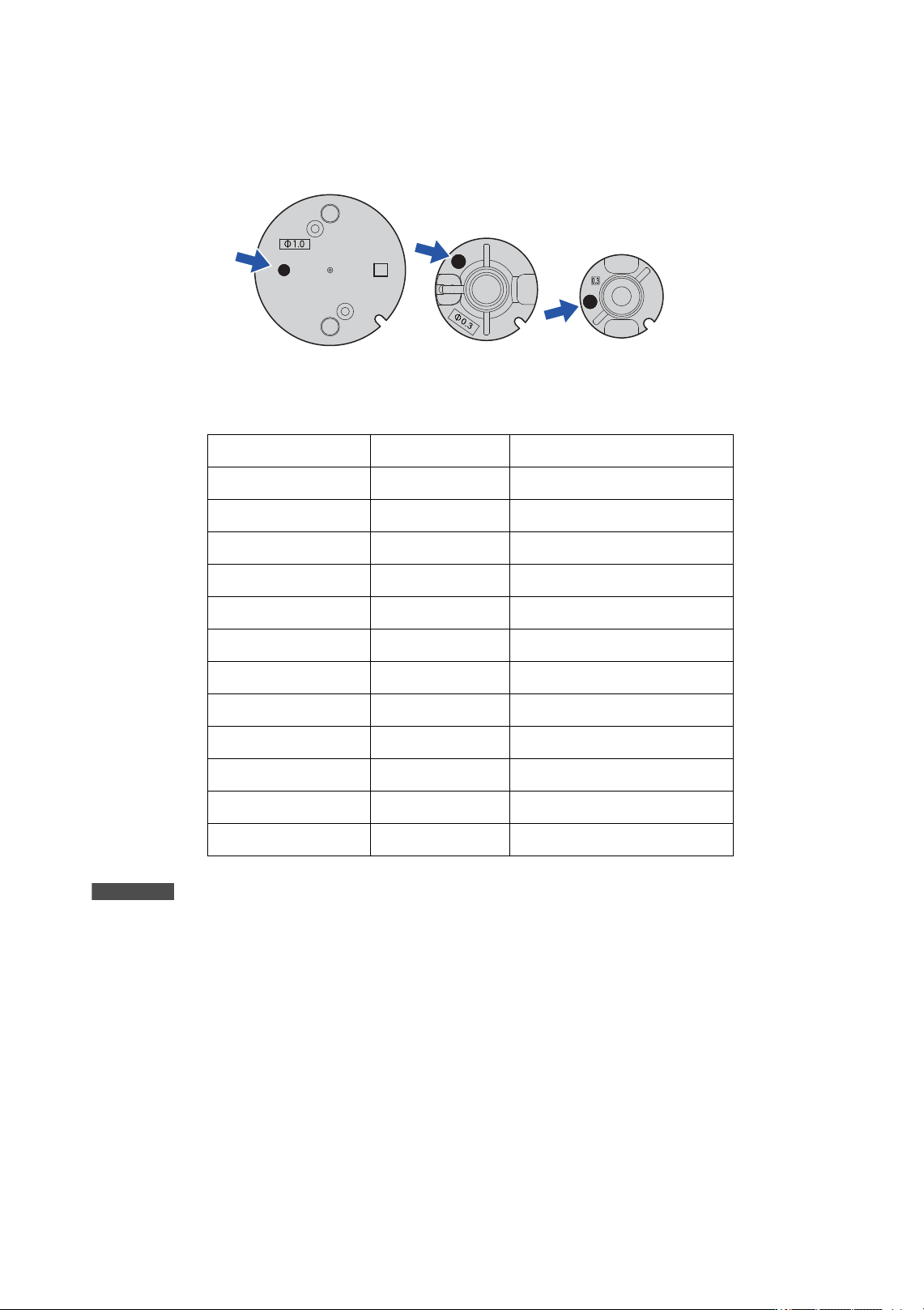

3.4.4 吸嘴列表
吸嘴的类型如下所示。通过在法兰面上涂色或打标来识别吸嘴尺寸。
RH01/RH02 工作头适用吸嘴列表
• 大流量用吸嘴 （RH01 工作头专用）
备注
大流量用吸嘴为 RH01 工作头专用。在贴装较重的元件或容易漏气的元件时，使用以上吸嘴可提高贴装能力。
吸嘴尺寸 (mm) 标记 吸嘴别名
φ 3.7 黄绿色 D36-037V-260
φ 5.0 淡紫色 D36-050V-260
φ 7.0 淡紫色 D36-070V-260
φ 10.0 淡紫色 D36-100V-260
φ 15.0 淡紫色 D36-150V-260
φ 20.0 淡紫色 D36-200V-260
φ 3.7 G 黄绿色 D36-037VG-260
φ 5.0 G 红色 D36-050VG-260
φ 7.0 G 深红色 D36-070VG-260
φ 10.0 G 深蓝色 D36-100VG-260
φ 15.0 G 白色 D36-150VG-260
φ 20.0 G 灰色 D36-200VG-260
48SYS-0138
3. 生产的准备 SYS-NXTR-015S0
164 NXTR 系统手册
• 圆形吸嘴
吸嘴尺寸 (mm) 识别色 吸嘴名
φ 1.0 桃红色 D36-010-260
φ 1.3 绿色 D36-013-260
φ 1.8 水蓝色 D36-018-260
φ 2.5 紫色 D36-025-260
φ 3.7 黄绿色 D36-037-260
φ 5.0 浅紫色 D36-050-260
φ 7.0 浅紫色 D36-070-260
φ 10.0 浅紫色 D36-100-260
φ 15.0 浅紫色 D36-150-260
φ 20.0 浅紫色 D36-200-260
φ 2.5 G 紫色 D36-025G-260
φ 3.7 G 黄绿色 D36-037G-260
φ 5.0 G 红色 D36-050G-260
φ 7.0 G 深红色 D36-070G-260
φ 10.0 G 深蓝色 D36-100G-260
φ 15.0 G 白色 D36-150G-260
φ 20.0 G 灰色 D36-200G-260
φ1.3 M 橙色 D36-013M-260
φ1.8 M 橙色 D36-018M-260
φ2.5 M 橙色 D36-025M-260
