2. 基本操作 SYS-NXTR-015S0

142 NXTR 系统手册

2. 请将装有料盘单元 -M 的 MFU 面向机器放置。

3. 请将 MFU 左右的滚轮搭到导轨的斜坡上，然后插入 MFU。

4. 将 MFU 插到机器内部时左右应保持良好的平衡。

备注

请插紧 MFU，直到左右的落座传感器都有感应。

48SYS-0701

48SYS-0702

48SYS-0704

SYS-NXTR-015S0 3. 生产的准备

NXTR 系统手册

143

3. 生产的准备

开始生产前，需要完成以下准备工作。

a. 用于生产的 Job 已被上传到模组上

b. 已根据生产需要完成模组内各单元的配置

c. 已在操作界面的机器设置菜单中完成各功能的设置

d. 启动生产线上的单元 (A 型生产的情况 )

本章节将介绍将各单元组合到机器上的具体方法。

1 缓存站与接驳机

2 智能加载车

3 废料带回收单元与接驳机

48SYS-0292

3. 生产的准备 SYS-NXTR-015S0

144 NXTR 系统手册

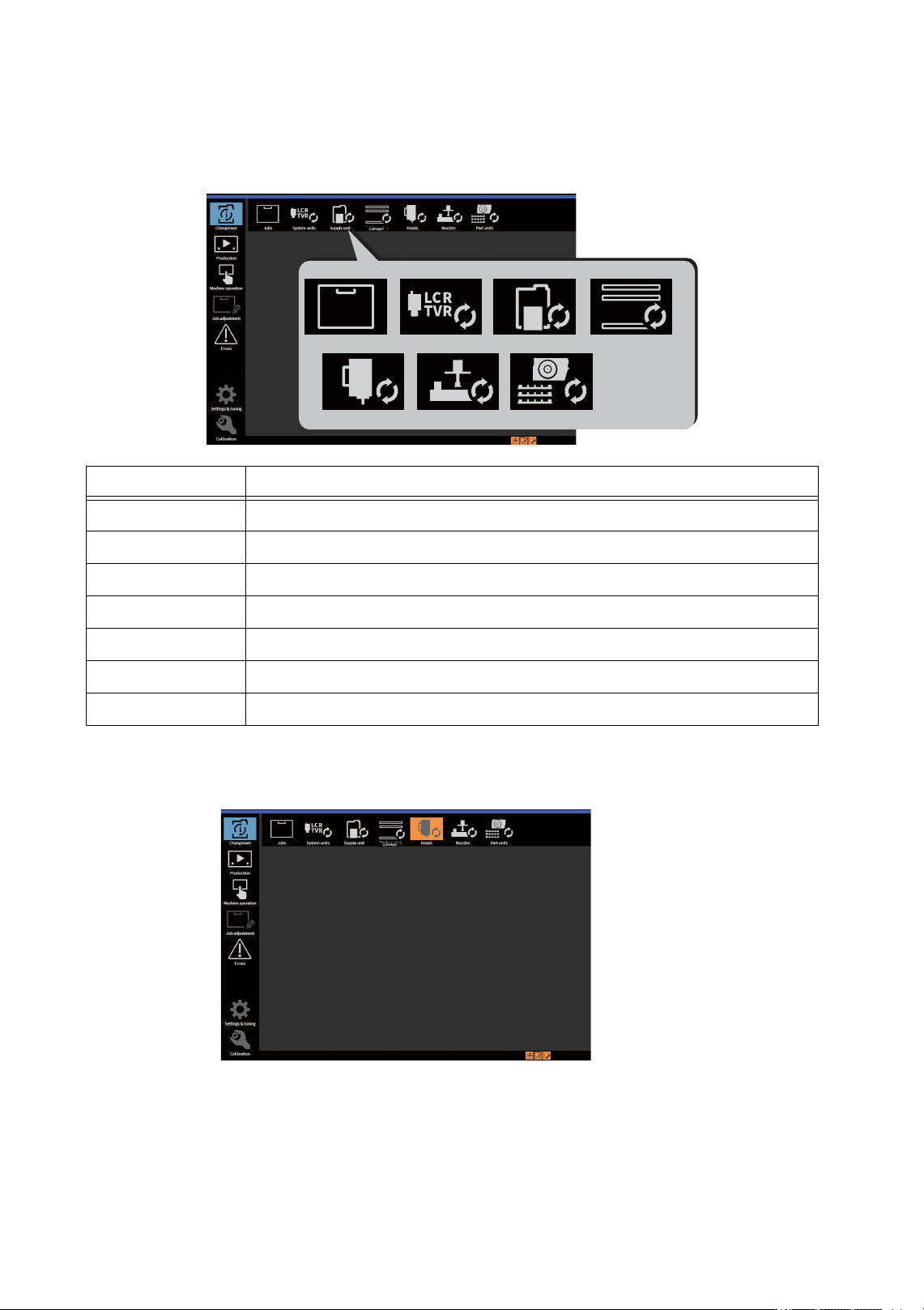

3.1 换线列表内的项目

可以从换线菜单进行 Job 的获取和变更、机器的安装。

机器的安装与 Job 的设置有差异时，需要对应的菜单的背景显示橙色。

指令名功能

变更 Job 可以从 LCU 进行 Job 的获取或切换。

系统单元表示元件相机或 LCR 单元的更换向导。

供料单元表示供料器箱和 MFU、料盘单元等供应单元的更换向导。

搬运轨道表示支撑销的更换和搬运轨道宽度的变更向导。

工作头表示工作头的更换向导。

吸嘴表示吸嘴的更换向导。

元件单元表示供料器和料盘的安装向导。

48SYS-0758

48SYS-0759
