SYS-NXTR-015S0 6. 机器操作的各种指令 NXTR 系统手册 369 6.4.4 吸嘴根据模组上搭载的供料设备不同，操作步骤也不同。运用供料器箱时 1. 请点击 [ 吸嘴 ]。 2. 请点击 [START] 按钮。将装在工作头上的吸嘴返还到吸嘴置放台内。 3. 显示模组拉出向导。请点击 [START] 按钮。 4. 请平缓地拉出模组。 48SYS-0232c 48SYS-0233c 48SYS-0247c

6. 机器操作的各种指令 SYS-NXTR-015S0

368 NXTR 系统手册

9. 请搭载工作头。（参考 “2.9.3 如何安装工作头 ”）

10. 显示模组插入向导。

11. 请平稳地插入模组。

12. 请向模组插入料盘单元。

48SYS-0095

48SYS-0254c

SYS-NXTR-015S0 6. 机器操作的各种指令

NXTR 系统手册

369

6.4.4 吸嘴

根据模组上搭载的供料设备不同，操作步骤也不同。

运用供料器箱时

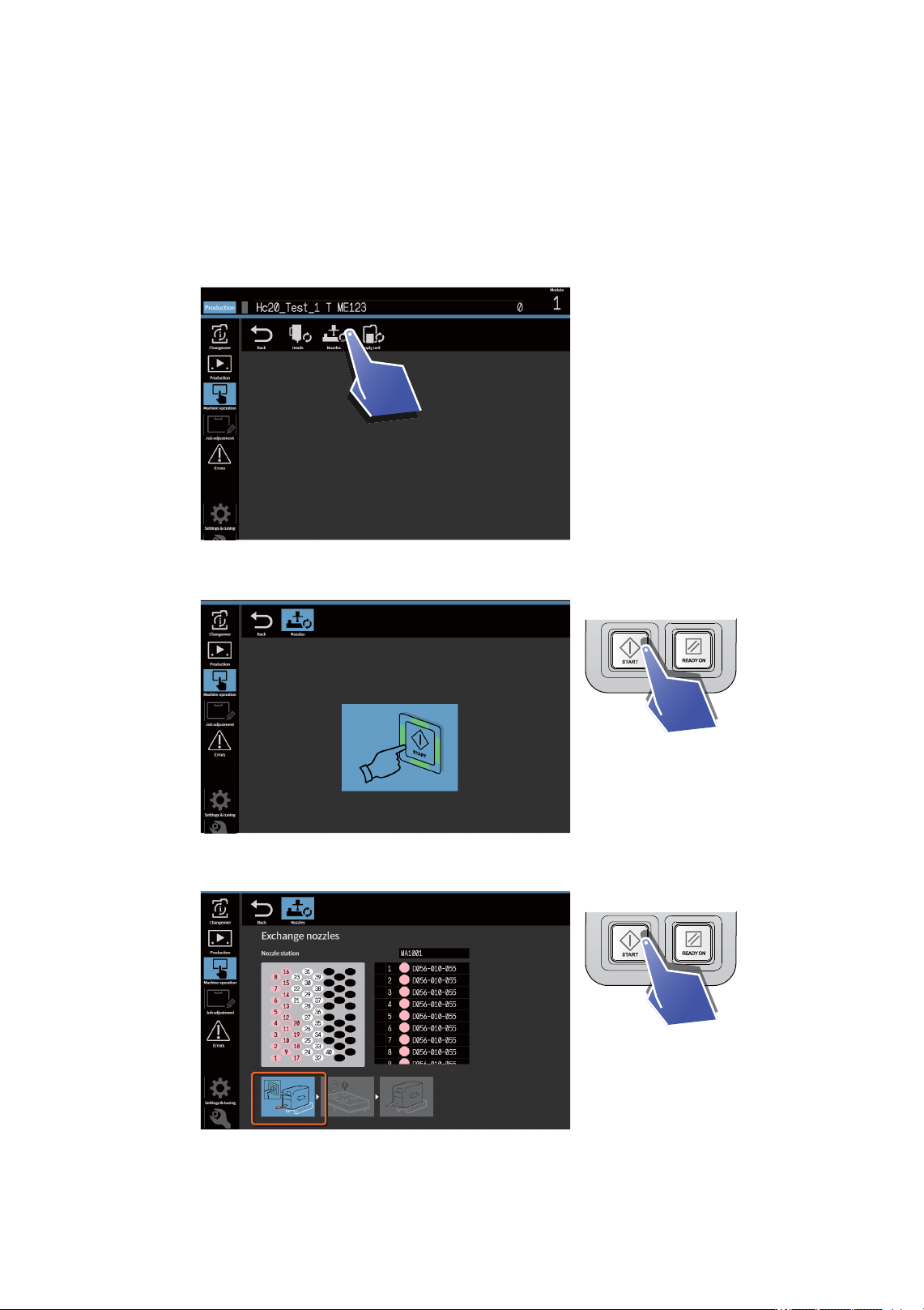

1. 请点击 [ 吸嘴 ]。

2. 请点击 [START] 按钮。将装在工作头上的吸嘴返还到吸嘴置放台内。

3. 显示模组拉出向导。请点击 [START] 按钮。

4. 请平缓地拉出模组。

48SYS-0232c

48SYS-0233c

48SYS-0247c

6. 机器操作的各种指令 SYS-NXTR-015S0

370 NXTR 系统手册

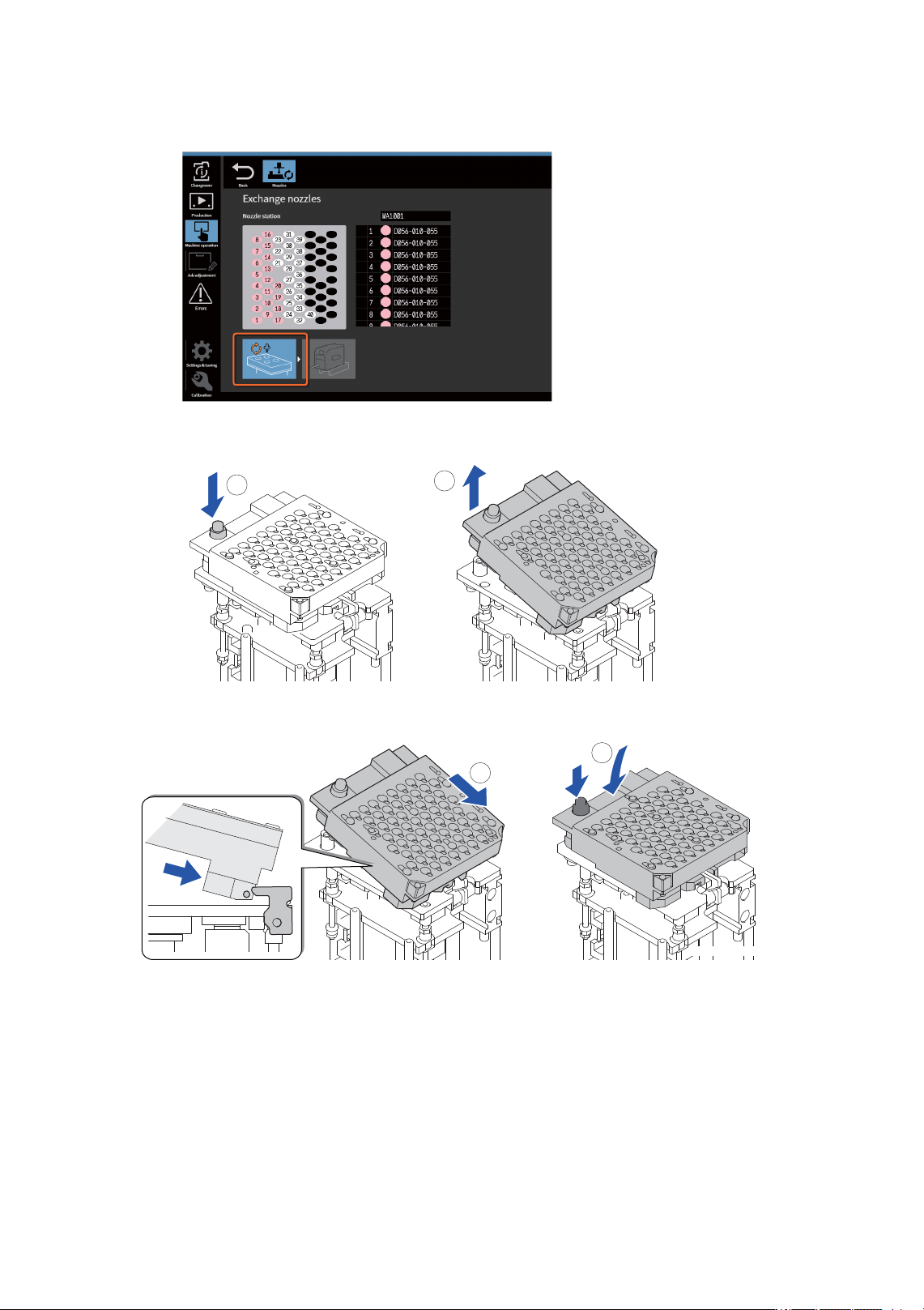

5. 显示吸嘴的安装向导。

6. 请取出吸嘴置放台。( 参考 “2.10.2 如何取出吸嘴置放台 ”)

7. 请安装吸嘴置放台。( 参考 “2.10.3 如何安装吸嘴置放台 ”)

48SYS-0248c

48SYS-0035a

48SYS-0039a
