3.9 Extension 供料器 ( 供料器型上料台 ) 的装卸
本小节说明向 MFU 搭载供料器型上料台的步骤。
3.9.1 如何搭载供料器型上料台
注意事项
作业时的注意事项如下所述。
• 可搭载供料器型上料台的站位有限制。适用站位根据要使用供料器(连接供料器型上料台)以及MFU
的类型不同。
• 如果将供料器型上料台搭载到除了上述以外的站位上，则会对 MFU 的操作等产生妨碍。
操作步骤
1. 请将供料器型上料台的滑动部位搭到目标站位上。
MFU-52
W08 ～ W44 站位 3 ～ 52
W56 ～ W104 站位 5 ～ 50
48SYS-0503
48SYS-0504
SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
209
2. 请保持此状态平推供料器型上料台。
3. 请扳开锁柄。顺势推入供料器型上料台并将供料器前端的插头连到 MFU 上。
4. 请恢复锁柄。供料器型上料台被 MFU 自动夹紧。
48SYS-0505
48SYS-0506
1
2
48SYS-0517
3. 生产的准备 SYS-NXTR-015S0
210 NXTR 系统手册
3.9.2 如何取出供料器型上料台
注意事项
作业时的注意事项如下所述。
• 请握紧供料器型上料台的把手将其取出，避免供料器型上料台脱手落地。
• 供料器型上料台被 MFU 夹紧。取出时，如果没有解锁强行向外拔出，有可能损坏供料器型上料台。
操作步骤
1. 请打开锁柄并直接拉出供料器型上料台。
2. 将供料器型上料台拉到可用手托住位置后，请用手抓紧其底部再向外拉直到被取出。

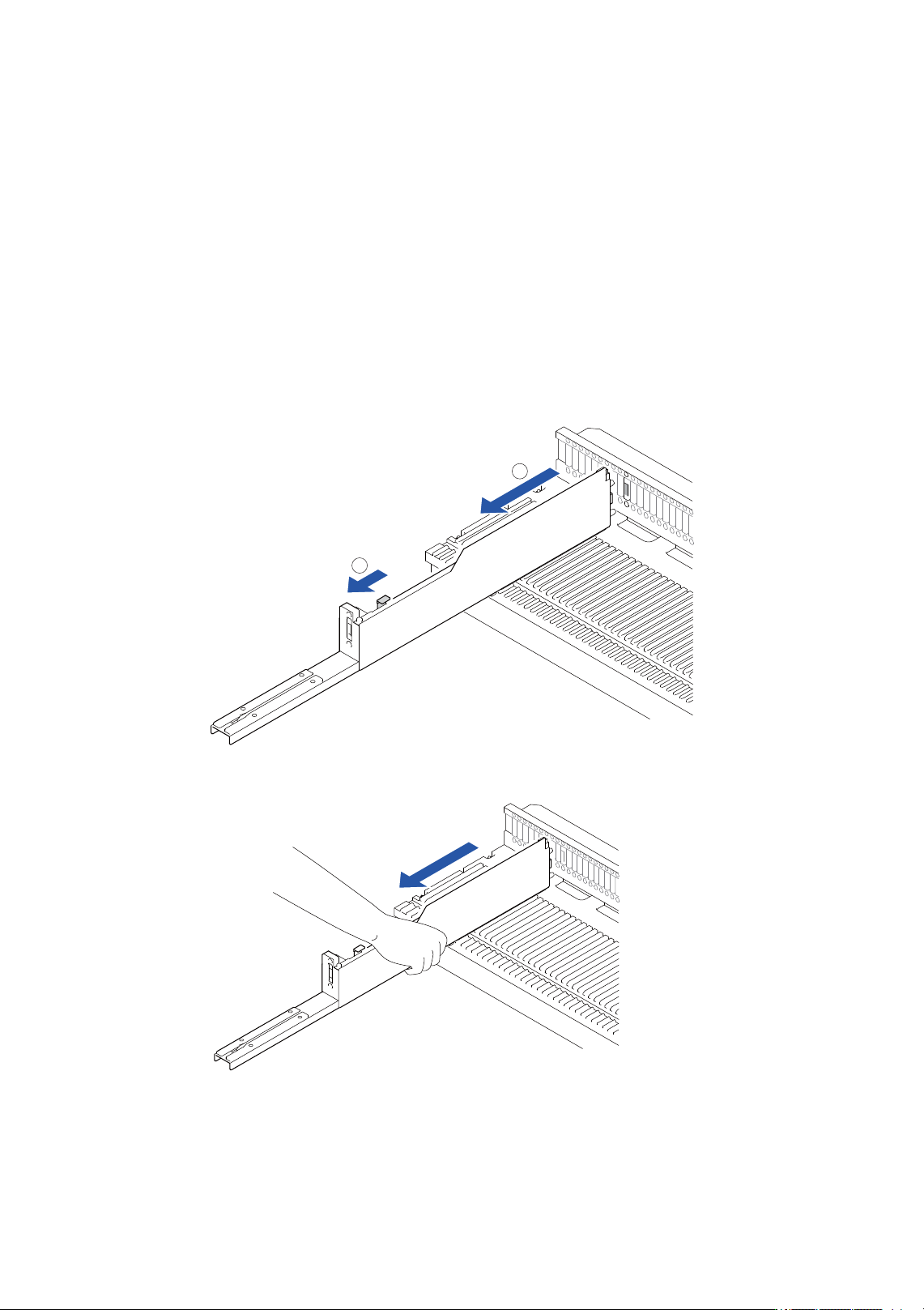

48SYS-0518
1
2
48SYS-0519
