9. 其他指令
本小节介绍调整固有值菜单内的指令。
在调整固有值菜单中，包含了矩阵测定、料站倾斜测定等一般用户不使用的指令。

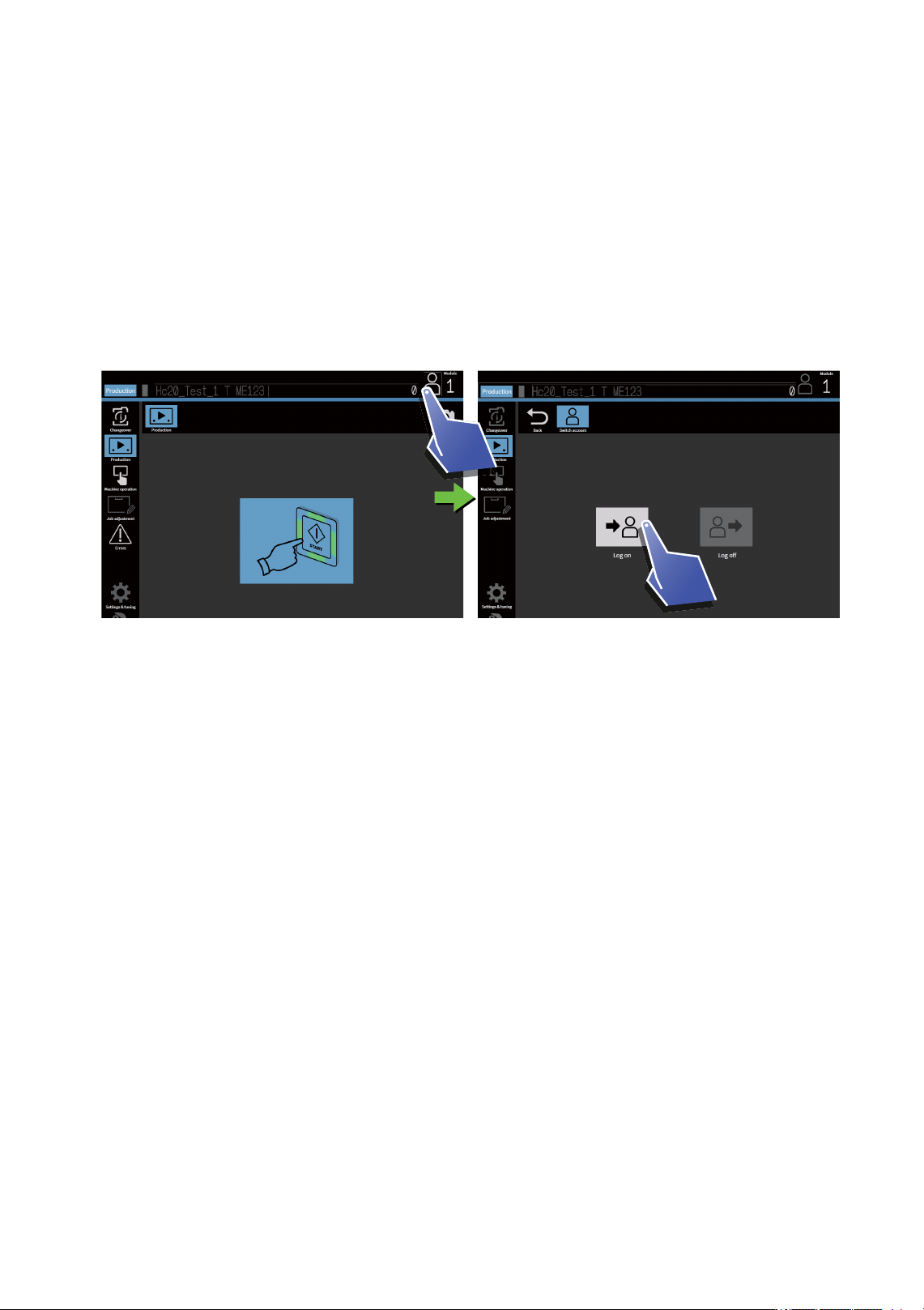

9.1 账户的切换
没有显示调整固有值的菜单时，请用持有访问权的账户登录。
48SYS-0592
9. 其他指令 SYS-NXTR-015S0
442 NXTR 系统手册

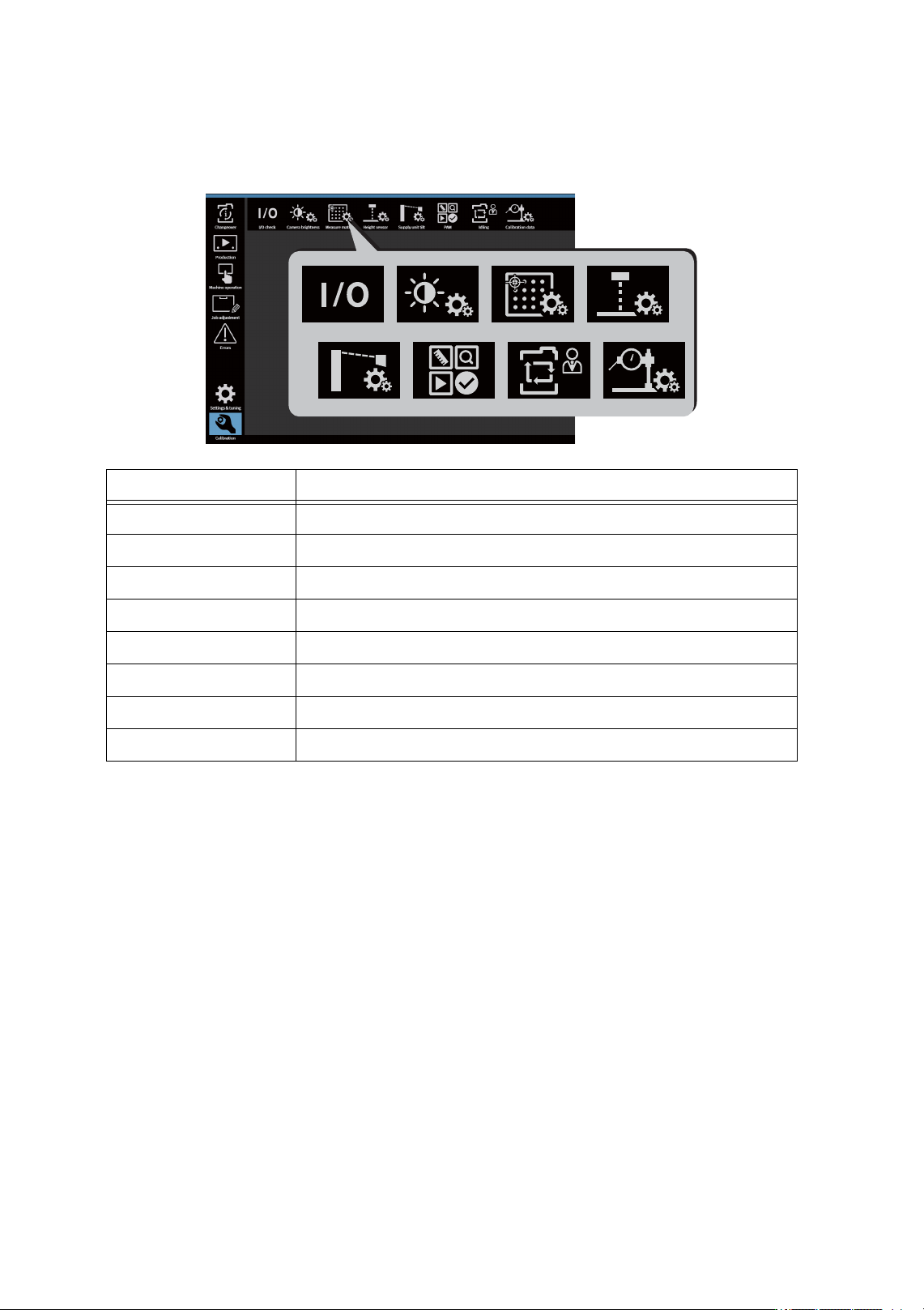

9.2 调整固有值菜单内的项目
菜单的显示方法请参考 “2.2.3 如何切换界面 ”。
(*1)：根据机器的状态，执行 I/O 的输出操作可能会损坏机器。请在本公司或本公司代理店的指导下进行 I/
O 输出作业。
(*2)：要执行调整或测定指令时，需要在机器中安装专用治具。此外，不正确的操作也可能会降低贴装精
度。使用以上指令进行调整或测定时，必须由本公司或本公司代理店的售后服务人员进行。
(*3)： 有关 PAM 指令的执行和操作方法，请参考 《NXTR 操作应用手册》的 “3.5 在机器上测定贴装精度
”
指令名称 功能
I/O 检查 (*1) 显示各传感器的 I/O 状态
相机亮度调整 (*2) 测定与调整元件相机以及定位相机的亮度。
矩阵测定 (*2) 使用矩阵板测定贴装精度。
高度传感器 (*2) 调整电路板高度传感器。
料站倾斜测定 (*2) 测定装在机器上的供料器箱的倾斜度。
PAM (*3) 进行贴装精度的测定与补正。
空转 切换生产模式与空转模式。
固有值 (*2) 测定料盘单元、智能加载车的固有值。
48SYS-0358c
SYS-NXTR-015S0 9. 其他指令
NXTR 系统手册
443
9.3 I/O 确认
显示各部位传感器的 I/O 状态

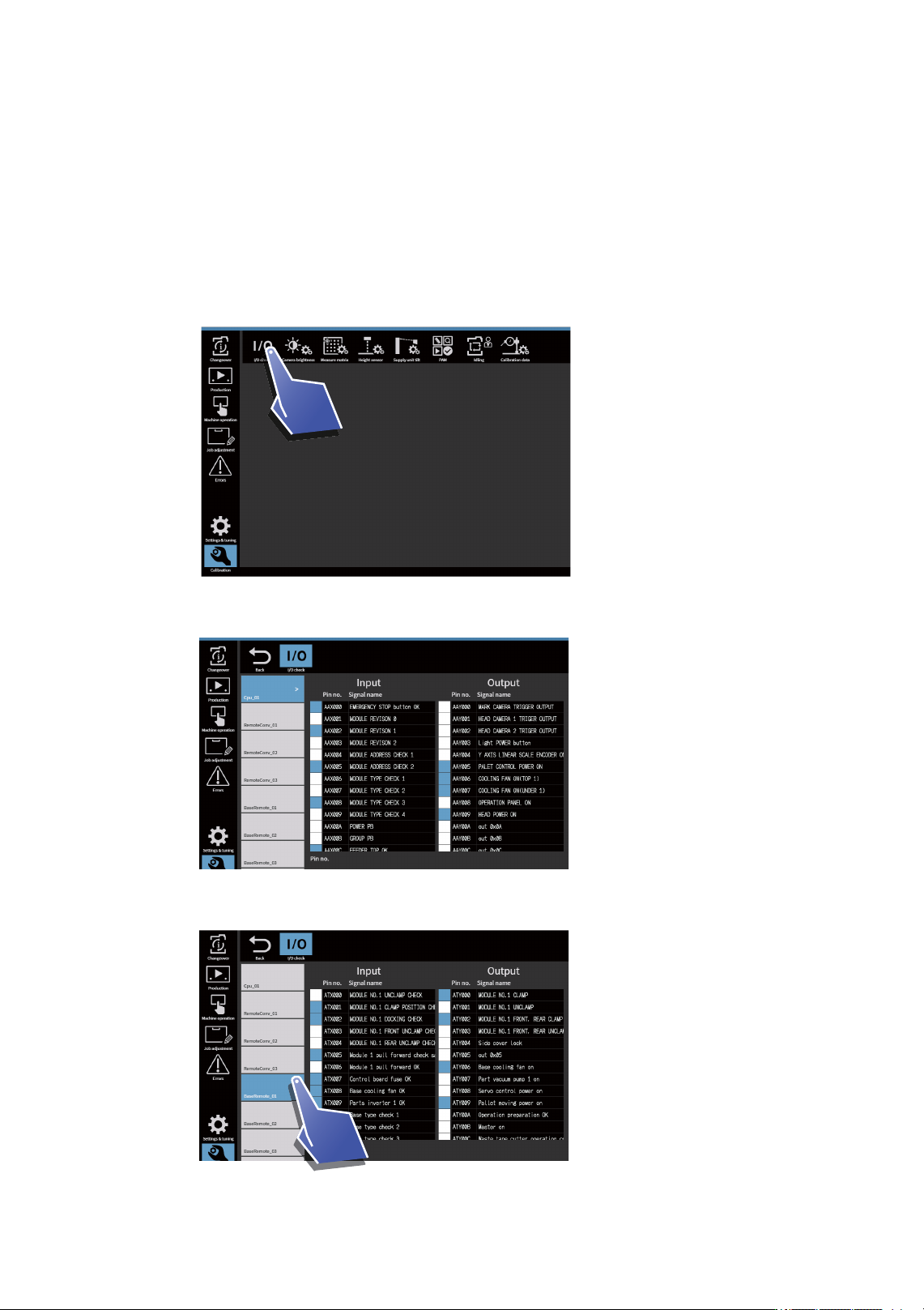

9.3.1 操作步骤
1. 点击 [I/O 确认 ]。
2. 显示 I/O 确认界面。
3. 选择单元时，切换 I/O 列表。
48SYS-0361b
48SYS-0359b
48SYS-0360b
