2. 基本操作 SYS-NXTR-015S0 98 NXTR 系统 手册 3. 显示模组拉出向导。请点击 [START] 按钮。 4. 请握紧锁柄并将模组拉到与限位挡块轻轻碰触的位置。 注意 请勿过分用力推拉模组而使模组与 限位挡块发生强力撞击。这 有可能导致装机位置发生偏移。 5. 显示拉出模组后的作业向导。 48SYS-0205c 48SYS-0025 48SYS-0258c
SYS-NXTR-015S0 2. 基本操作
NXTR 系统手册
97
2.8 模组的拉出与插入
安装或拆除工作头或吸嘴置放台等器材时需要将模组拉出。
2.8.1 如何拉出模组
供料器箱运用、料盘单元运用以及 MFU 运用时的操作步骤均不同。
注意事项
操作时的注意事项如下所示。
• 在机器内搭载料盘单元的状态下禁止向外拉模组。
• 智能加载车停止在拉出模组前方时，请使用避让指令移动智能加载车。
• 请在确保模组前方没有障碍物的状态下拉出模组。
• 在启用运转准备确认功能的机器上，当显示 [START] 按钮按下提示时，[READY ON] 按钮会闪烁。
请先按闪烁的 [READY ON] 按钮，然后再按 [START] 按钮。( 关于更多内容，请参考 “2.3.2 关于
运转准备确认和 [READY ON] 按钮 ”)
运用供料器箱时
1. 请保证机器已停止运转。

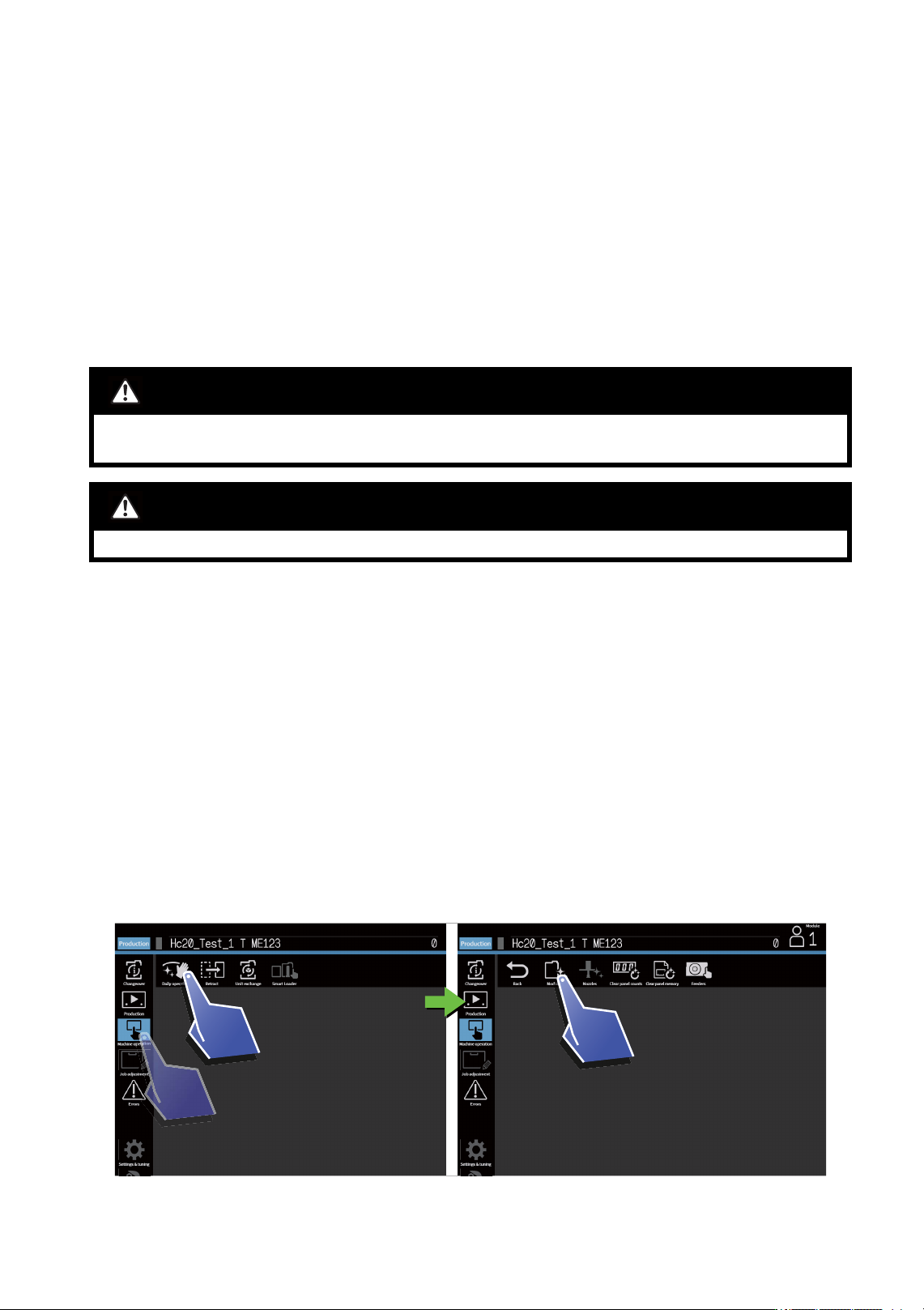

2. 请选择 [ 机器操作 ]-[ 日常操作 ]-[ 模组 ]。
警告
• 2 模组基座时，只可以拉出的基座上的一台模组。如果再将另一台模组拉出，整台机器可能会向前倾
斜，从而导致被撞伤等人身事故。
注意
• 请勿将手指伸入模组侧面的保护罩与基座的缝隙内。向外拉模组时，手指有可能被夹住。
48SYS-0058c
2. 基本操作 SYS-NXTR-015S0
98 NXTR 系统手册
3. 显示模组拉出向导。请点击 [START] 按钮。
4. 请握紧锁柄并将模组拉到与限位挡块轻轻碰触的位置。
注意
请勿过分用力推拉模组而使模组与限位挡块发生强力撞击。这有可能导致装机位置发生偏移。
5. 显示拉出模组后的作业向导。
48SYS-0205c
48SYS-0025
48SYS-0258c
SYS-NXTR-015S0 2. 基本操作
NXTR 系统手册
99
运用料盘单元时
1. 请保证机器已停止运转。
2. 请选择 [ 机器操作 ]-[ 日常操作 ]-[ 模组 ]。
3. 显示料盘单元的取出向导。请点击 [START] 按钮。
4. 请使料盘单元向后退，然后从机器上取出。为了防止取出的料盘单元突然移动，请锁上脚轮。
48SYS-0255c
48SYS-0259c
48SYS-0145
