SYS-NXTR-015S0 4. 生产时的作业 NXTR 系统手册 279 解除智能加载车进入缓存站之前的限制 限制智能加载车移动，以免妨碍作业 。 1. 请长按缓存站上的 [Exchange] 按扭。持续按按钮 直到熄灯。 2. 请将智能加载车从激光扫描区内撤出。 备注 关于智能加载车的激光扫描区的详细情况请参考 "4.9.5 智能加载车的移动以及移动时的注意事项 "。 48SYS-0446
4. 生产时的作业 SYS-NXTR-015S0
278 NXTR 系统手册
2. 请送进盒式供料器。
3. 请向上推锁柄。保持此状态顺势推入盒式供料器，使前端的连接器与供料器箱连接。
4. 请向下压锁柄。请确认盒式供料器已被固定到供料器箱内。
48SYS-0073
48SYS-0074
48SYS-0075
4. 生产时的作业 SYS-NXTR-015S0
280 NXTR 系统手册
4.9.3 智能加载车停止运转时
满足以下任何一个条件时，智能加载车将停止补料或移动。条件不成立时，智能加载车恢复运行。
• 障碍物检测传感器在扫描区内感应到人或物体
• 通信机构遮光
智能加载车停止运行时，请查看扫描区内是否进入人或物体，以及通信机构是否遮光。
此外，智能加载车分为 WS 型跟 CS 型 2 种，不同类型的机器能扫描的区域范围有差异。

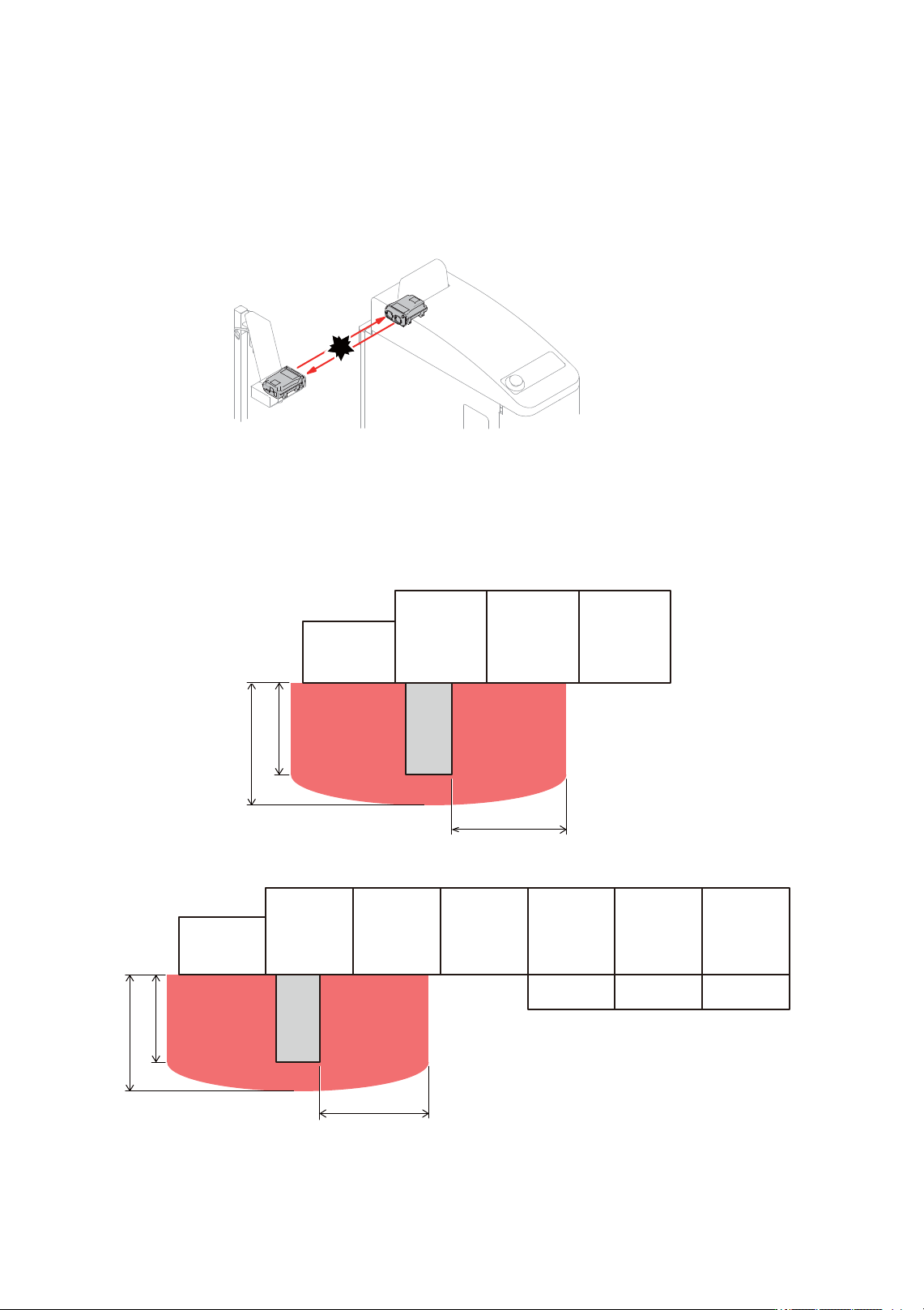

WS 型智能加载车的激光扫描区域
a. 只含有 A 型模组的生产线的激光扫描区域
b. 含 MFU 专用 S 机型的生产线的激光扫描区域
48SYS-0451
48SYS-0370-E
(mm)
1,981
793
2,088
Smart
Loader
NXTR
A model
Buffer
station
NXTR
A model
NXTR
A model
48SYS-0373-E
(mm)
2,373
793
2,088
MFUMFU
Smart
Loader
NXTR
A model
Buffer
station
MFU MFU
NXTR
A model
NXTR
A model
NXTR
S model
NXTR
S model
NXTR
S model
