系统手册-NXTR-S.pdf - 第558页
13. 问题解答 SYS-NXTR-015S0 534 NXTR 系统手册 14. 成功写入后。显示完成对 话框。 15. 将 SD 卡从计算机 上取出，并安装到控制器板上。 a. 请将 SD 卡插入控制器板的 SD 卡站位中。 b. 请安 装控制器板的盖板。 16. 请将智能加载机恢复原状 。 a. 请重新连接从控制器板拆除的线缆 。 备注 电线与电路板上均标有由数字、英文字母组成的接插头名称。连接插头时请确认插头名称是否一致。 b.…
SYS-NXTR-015S0 13. 问题解答
NXTR 系统手册
533
10. 请启动 cfRepair.exe。保存在以下文件夹中。
• Data\SmartLoader\TOOL\cfRepair

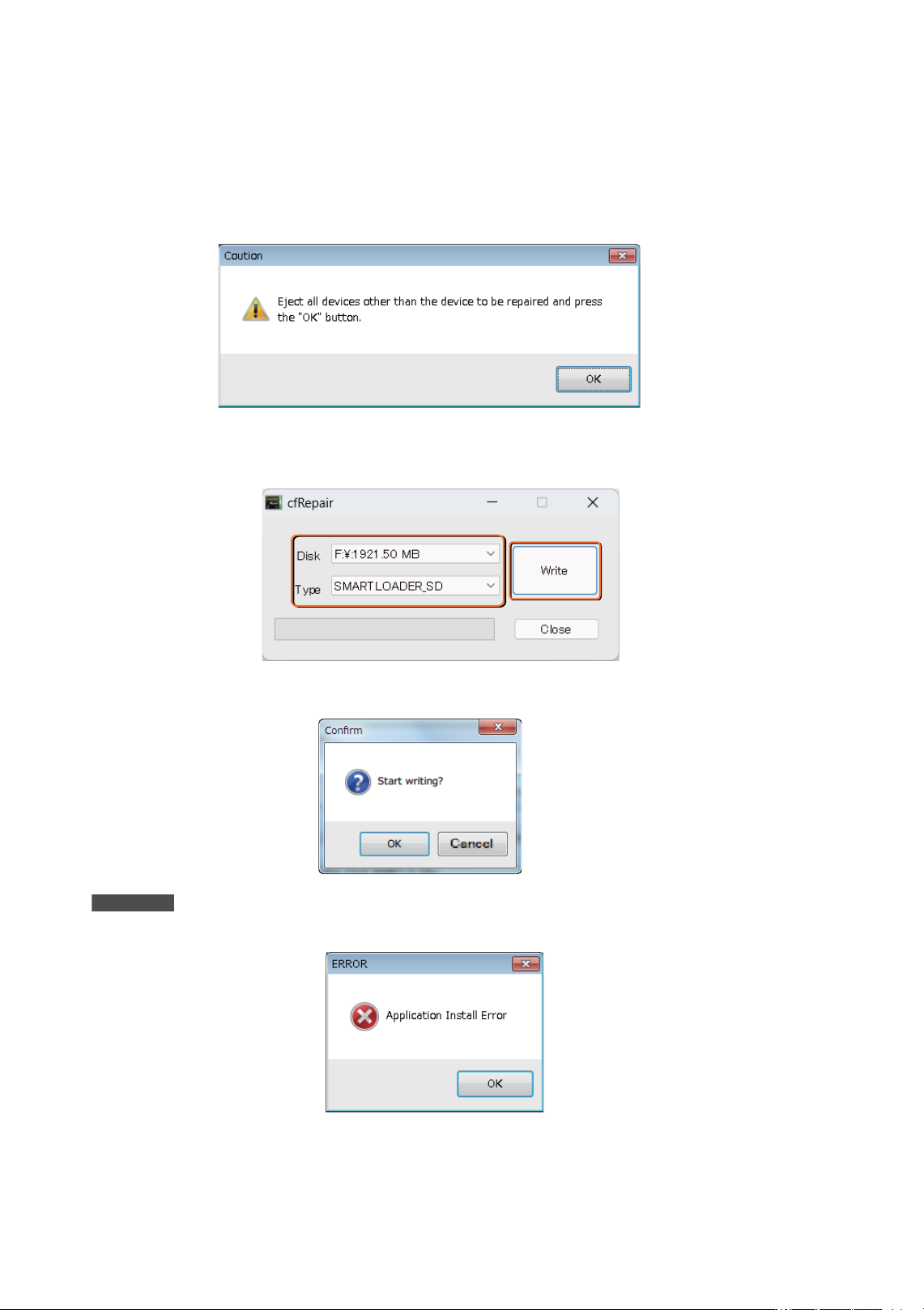

11. 显示出以下的对话框。计算机上连接除了修复的 SD 卡以外的存储设备时，请取出该当存储设备并点
击[OK] 。
12. 请在[Disk]中选择连接了SD 卡的驱动器，并在 [Type]中选择 'SMARTLOADER_SD"。完成设置后，请
点击 [Write]。
13. 显示最终确认的对话框。点击 [OK] 后，请开始写入。不写入时，请点击 [Cancel]
备注
显示出以下的对话框时，说明计算机上设置了 U 盘的使用限制。请解除限制并重新写入。
48SYS-0534
48SYS-0860
48SYS-0466
48SYS-0536
13. 问题解答 SYS-NXTR-015S0
534 NXTR 系统手册

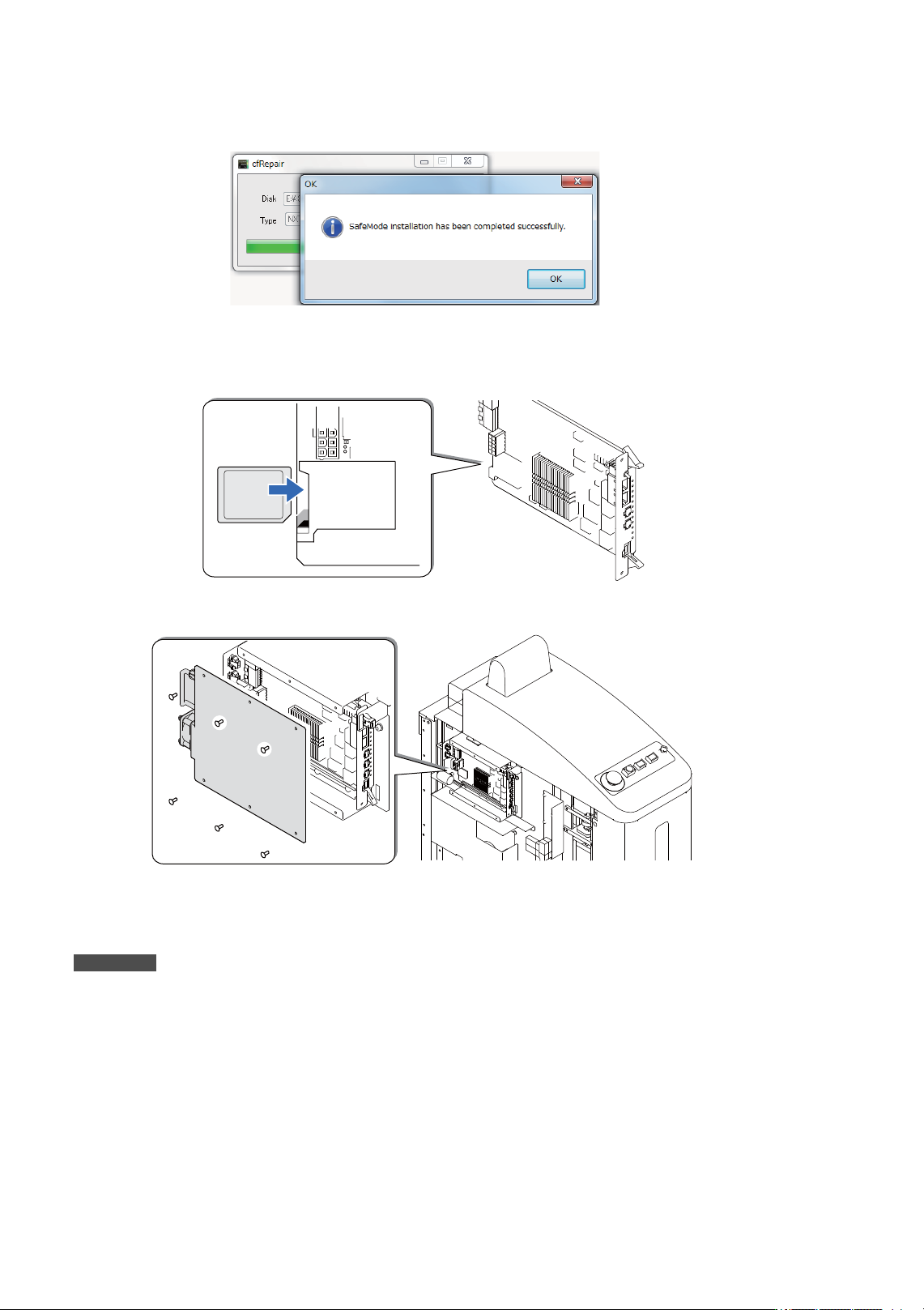

14. 成功写入后。显示完成对话框。
15. 将 SD 卡从计算机上取出，并安装到控制器板上。
a. 请将 SD 卡插入控制器板的 SD 卡站位中。
b. 请安装控制器板的盖板。
16. 请将智能加载机恢复原状。
a. 请重新连接从控制器板拆除的线缆。
备注
电线与电路板上均标有由数字、英文字母组成的接插头名称。连接插头时请确认插头名称是否一致。
b. 请将侧盖装回原位。( 埋头小螺丝的紧固扭矩：1.96Nm，普通螺丝的紧固扭矩：1.65Nm)
完成 SD 卡的修复。
48SYS-0467
48SYS-0566
48SYS-0564
SYS-NXTR-015S0 13. 问题解答
NXTR 系统手册
535
13.3.8 修复智能加载车内控制器板的 CFast 卡
本章节主要说明如何修复连接控制器板的 CFast 卡。
如果要使用的存储介质是 SD 卡，请参考 “13.3.7 修复智能加载车内控制器板的 SD 卡 ”。
注意事项
• 如果计算机中安装了杀毒软件等，可能会写入失败。此时，请暂时将安全软件设置为无效后再开始
作业。
• 如果计算机上设置了 USB 设备使用限制，可能无法进行正确的修复作业。
• 执行 cfRepair.exe 文件也无法启动机器时，请更换 CFast 卡。
操作步骤

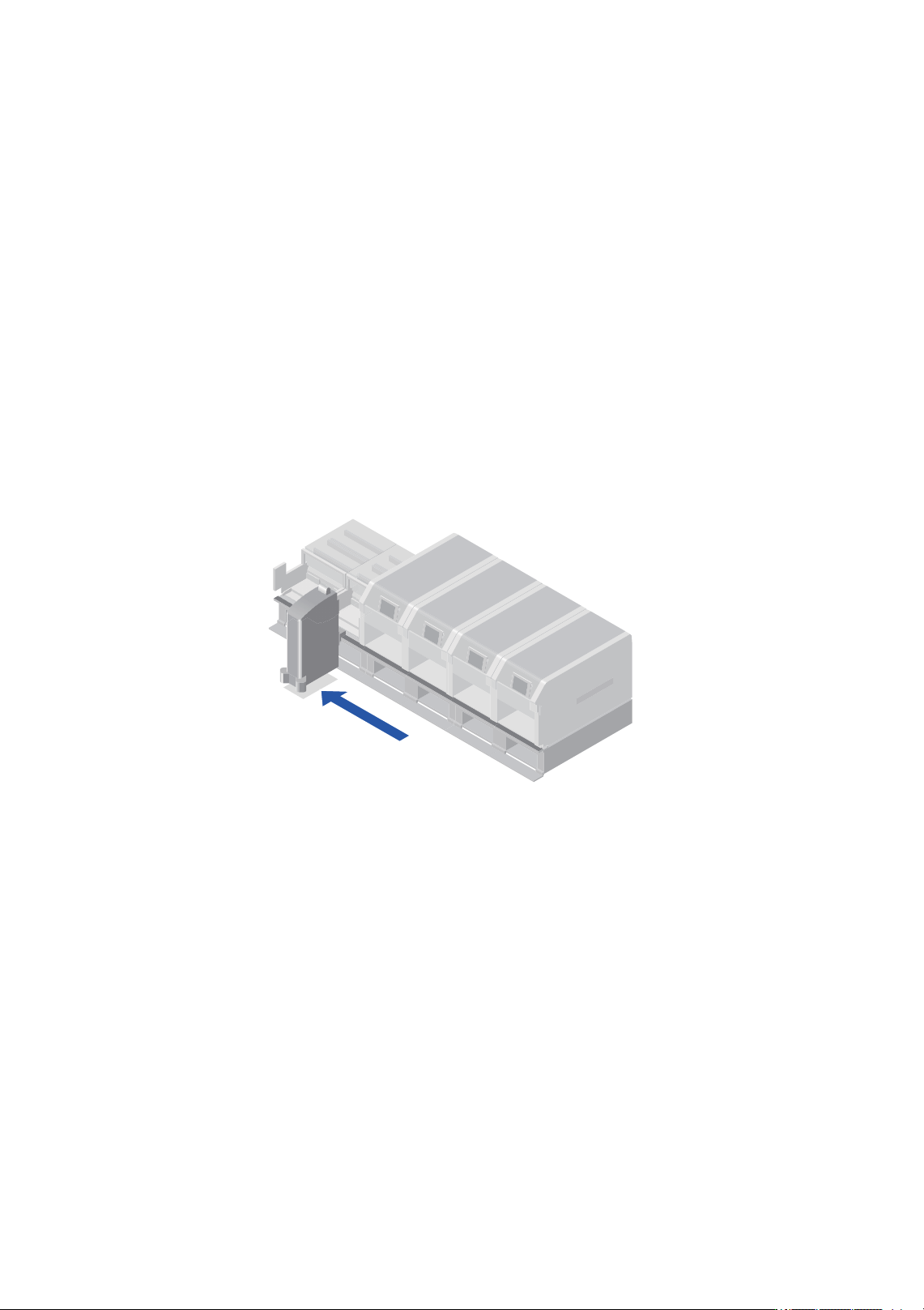

1. 请通过避让指令，让智能加载车移至缓存站前面。
2. 请将最靠近智能加载车的独立缓存站的主开关关闭。接下来的作业请在经过 10 分钟以上后再进行。
48SYS-0563
