4. 生产时的作业 SYS-NXTR-015S0
260 NXTR 系统手册
4.5.4 如何灵活使用供料预约功能
按照机器上的向导操作，可以更有效地向料盘单元 -RM/RMT 补料。但是，即使没有机器的向导，也可以
通过按下 [SUPPLY PARTS] 按钮，在不降低效率的情况下进行补料。
请在以下的情况下利用本功能。
• 由于操作员暂时离开机器，为了不发生料尽而立即完成次料站的元件补充。

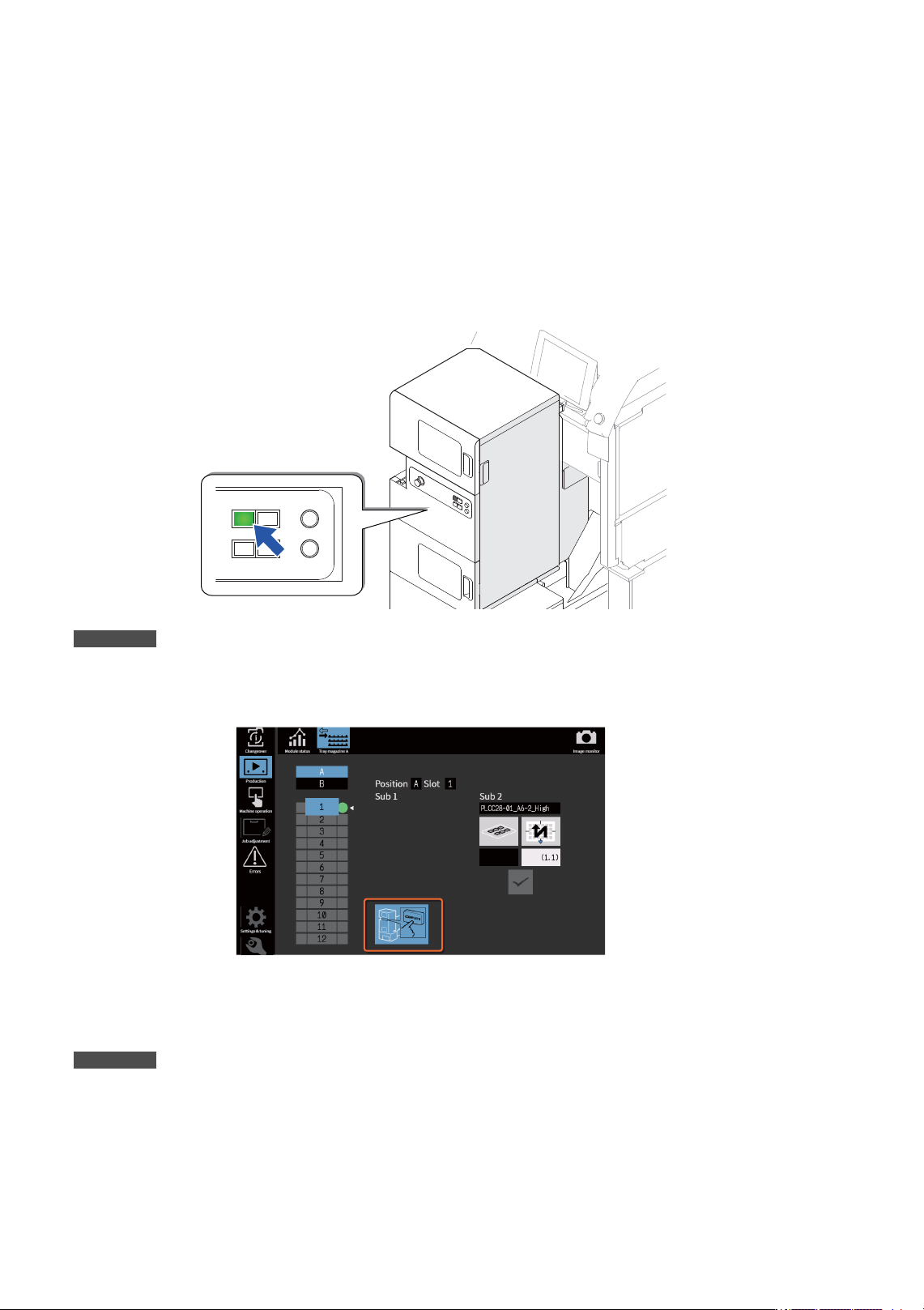

1. 请在机器运转时按下 [SUPPLY PARTS] 按钮。
备注
[SUPPLY PARTS] 按钮分为上下 2 个。请按搭载盘装元件侧的 [SUPPLY PARTS] 按钮。
2. 显示配置界面。
3. 请打开正面门搭载盘装元件 （参考 “4.5.2 如何搭载料盘 ”）。
4. 请关闭正面安全门并按 [COMPLETE] 按钮。
备注
请轻轻关闭正面门，以免料盘单元 -RM/RMT 受到冲击。
48SYS-0379
48SYS-0180b
SYS-NXTR-015S0 4. 生产时的作业
NXTR 系统手册
261
4.6 补充料盘元件 ( 料盘单元 -M)
生产期间，料盘元件的用完的模组上生産会停止对元件吸取及贴装。请按照料盘安装的向导，将料盘装入
料盘单元 -M。
如果将 2 个料箱分别用作补料以及生产，便可在生产途中完成补料作业。详细内容请参看 《NXTR 操作应
用手册》的 “7.2 使用料盘单元 -M 进行生产 ”。
4.6.1 料盘安装向导

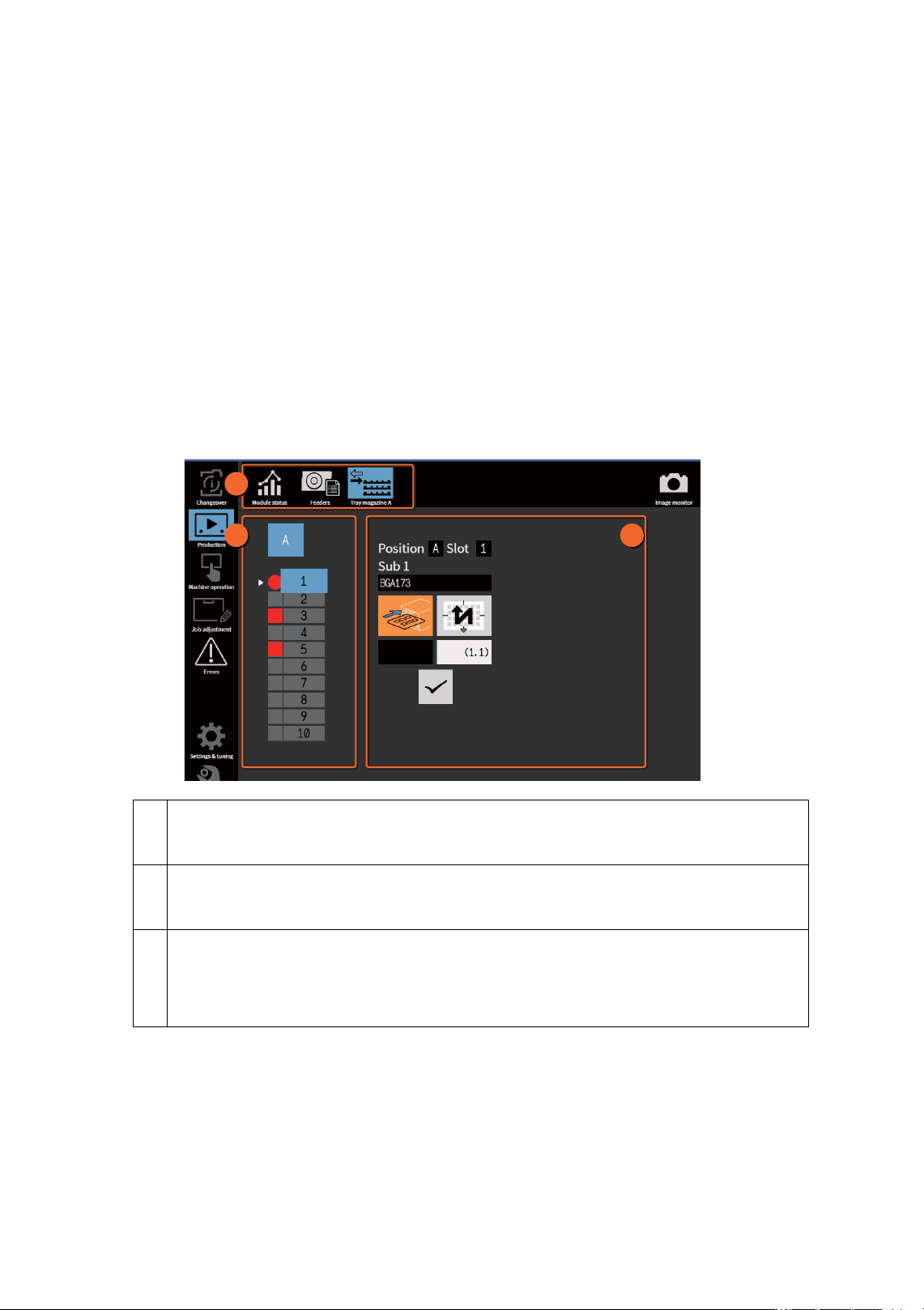

当机器处于以下状态时，操作界面内将显示出料盘安装向导。
• 生产开始时，尚未安装 Job 中指定的料盘元件。
• 生产期间发生了料尽
1 界面切换键。在位置 A 与位置 B 之间切换显示。
“A”, “B” 指料盘单元 -M 的安装位置。(A: 左侧、B: 右侧）
2 数字 1 到 10 代表站位号。点击数字便可选择站位。
标有红色圆圈或方形的站位是要搭载料盘的位置。插入料盘后，站位由红色变成绿色。
3 显示选择的站位的作业向导。
“A-1” 指料盘元件 -M 的站位 1。
显示站位的的料站批注、吸取方向、吸取开始位置 (1. 1)。
48SYS-0705
1
2 3
4. 生产时的作业 SYS-NXTR-015S0
262 NXTR 系统手册
4.6.2 如何安装料盘
从料盘单元 -M 取出料盘，装上生产使用的料盘。
注意事项
以下是作业时的注意事项。

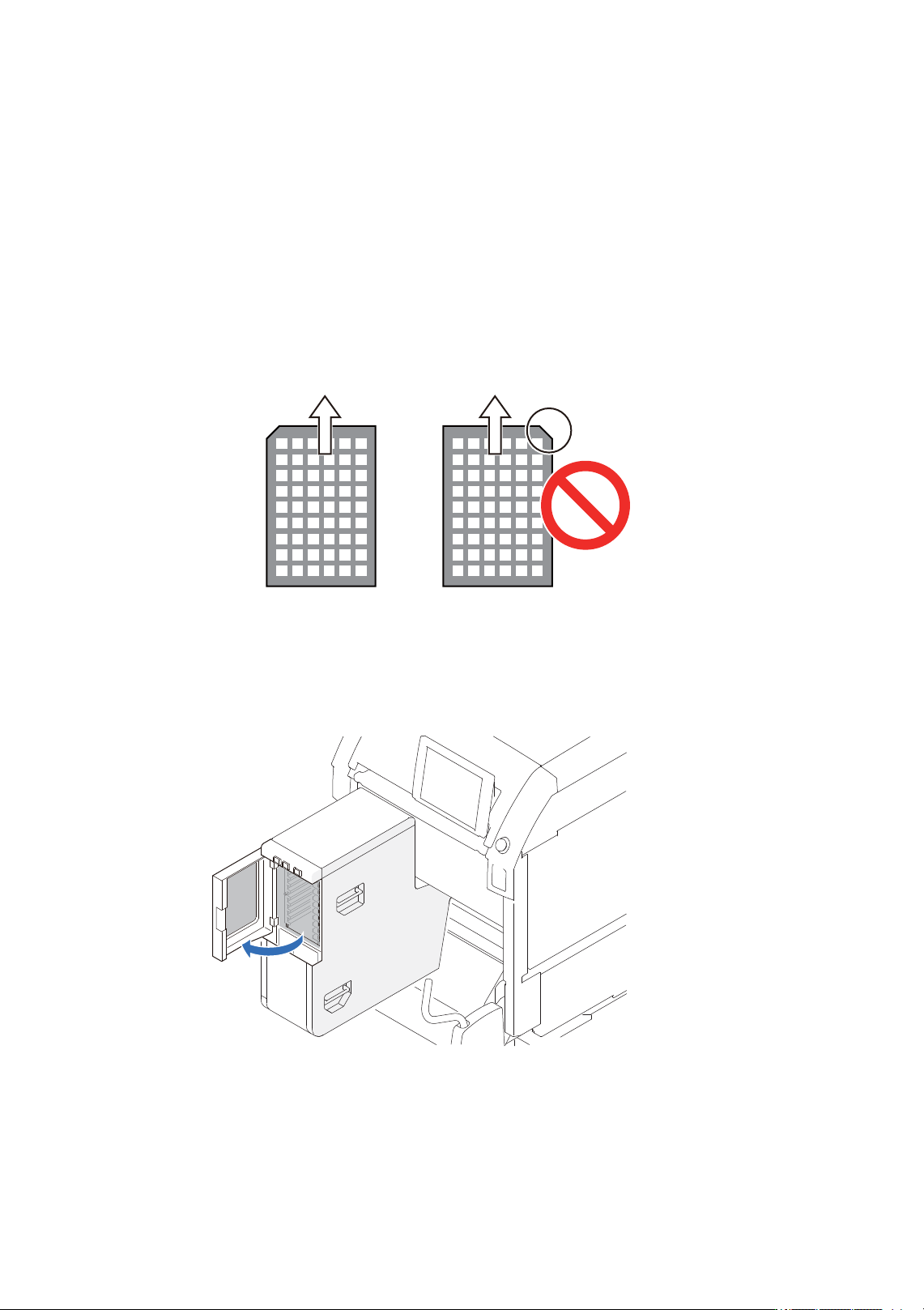

• 料盘具备方向性。将料盘插入料盘单元 -M 后，请检查料盘方向是否正确。
• 打开或关闭正面安全门时，请避免对设备造成冲击。否则，可能会导致元件偏离原位或从元件脱盘
的状况。出于安全考虑，正面安全门可能会自动上锁，不能打开。请勿强行开门。
• 请勿使用右前方有缺口的料盘。
拉出料盘
1. 请打开料盘单元 -M 正面安全门。
