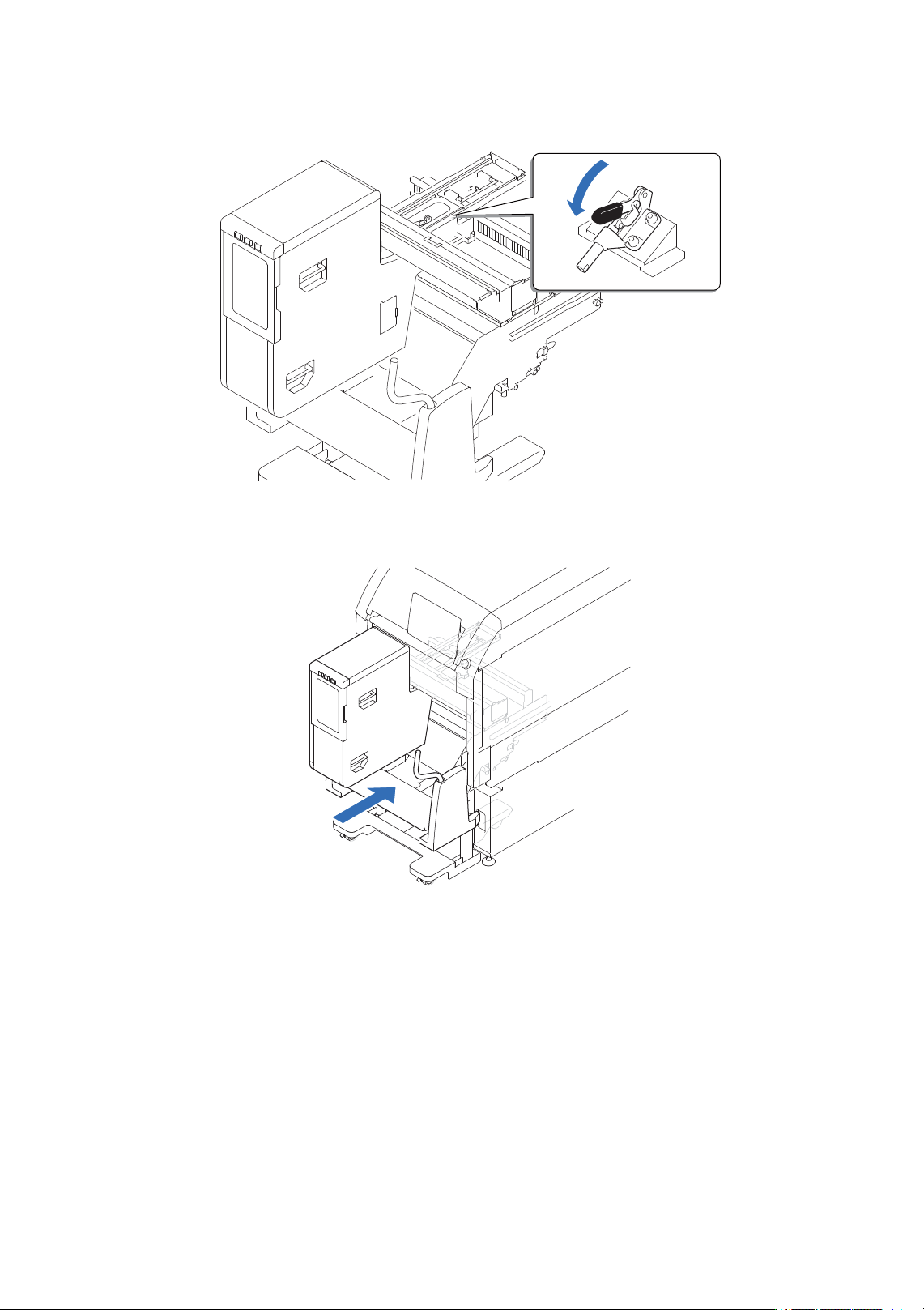

SYS-NXTR-015S0 3. 生产的准备 NXTR 系统手册 191 6. 请将锁柄向面前拉，将料盘单元 -M 固定到 MFU 的料站托架上。 7. 请将装有料盘单元 -M 的 MFU 安装到机器上。 关于详细内容， 请参看 “3.5.7 如何安装 MFU-52/MFU- 63”。 48SYS-0696 48SYS-0697
3. 生产的准备 SYS-NXTR-015S0
190 NXTR 系统手册
b. 安装料盘单元 -M 前，保持锁柄呈打开状态。
注意
如果在锁柄非打开的状态下直接将料盘单元 -M 插入机器，有可能导致元件的吸取精度下降，或造成机器损坏。

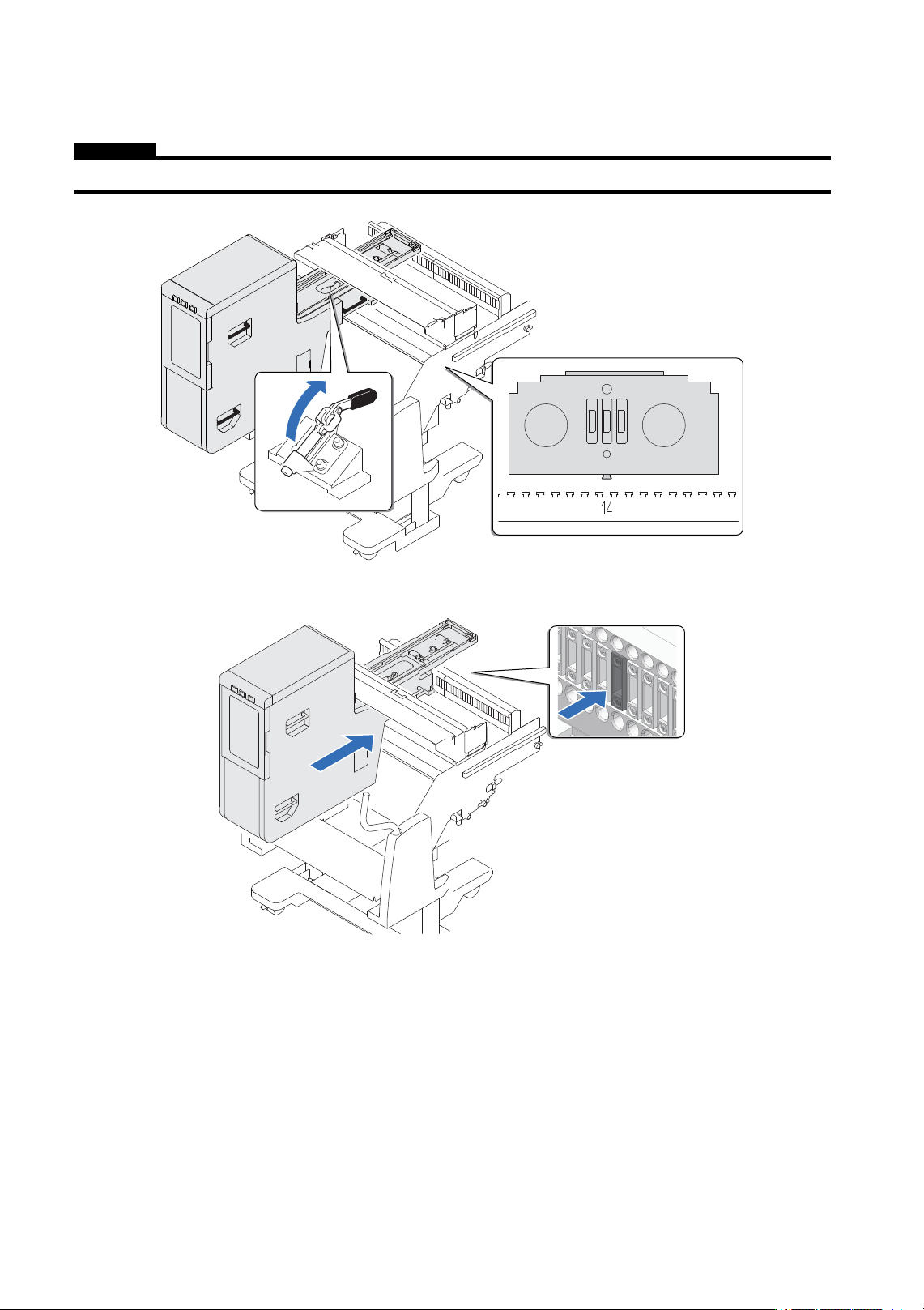

5. 请将料盘单元 -M 水平插入机器。请将料盘单元 -M 的通信接插头紧紧插入到机器的插座中。
48SYS-0694
48SYS-0695
3. 生产的准备 SYS-NXTR-015S0
192 NXTR 系统手册
3.6 搭载元件
请确认 Job 上所指定的料卷 ( 用供料器的元件 ) 以及盘装元件的搭载状况，存在需要搭载的元件时，请在
生产开始前搭载元件。
3.6.1 如何显示料卷 ( 用供料器的元件 ) 的搭载状态
请依次选择 [ 换线 ]-[ 元件单元 ]-[ 供料器 ]。
显示出料卷的搭载状态。
供料器的搭载方法请参看 “4.3 补充编带元件 (S 型模组 )”。
1 需要搭载供料器的站位信息。
显示站位号、料尽预告时间、料带种类以及供料器种类。
2 供料器的搭载状态。
1 到 65 的数字表示站位号。( 根据供料单元的种类，显示的站位数不一样 )
显示为红色的站位上需要搭载供料器。搭载供料器后，站位由红色变成绿色。
48SYS-0521b
48SYS-0522a
