13. 问题解答 SYS-NXTR-015S0 502 NXTR 系统手册 8. 将从旧 CPU 箱取出的 CFast 卡装到新的 CPU 箱内。 a. 请将前项取出的 CFast 卡插入新 CPU 箱内。 b. 请向 下按固定柄，取出 CFast 卡。 c. 请插入主 CPU 板并用螺丝固定。 ( 螺丝的紧固扭矩：0.69Nm） 48MEC-0568 48SYS-0472 48SYS-0473
SYS-NXTR-015S0 13. 问题解答
NXTR 系统手册
501

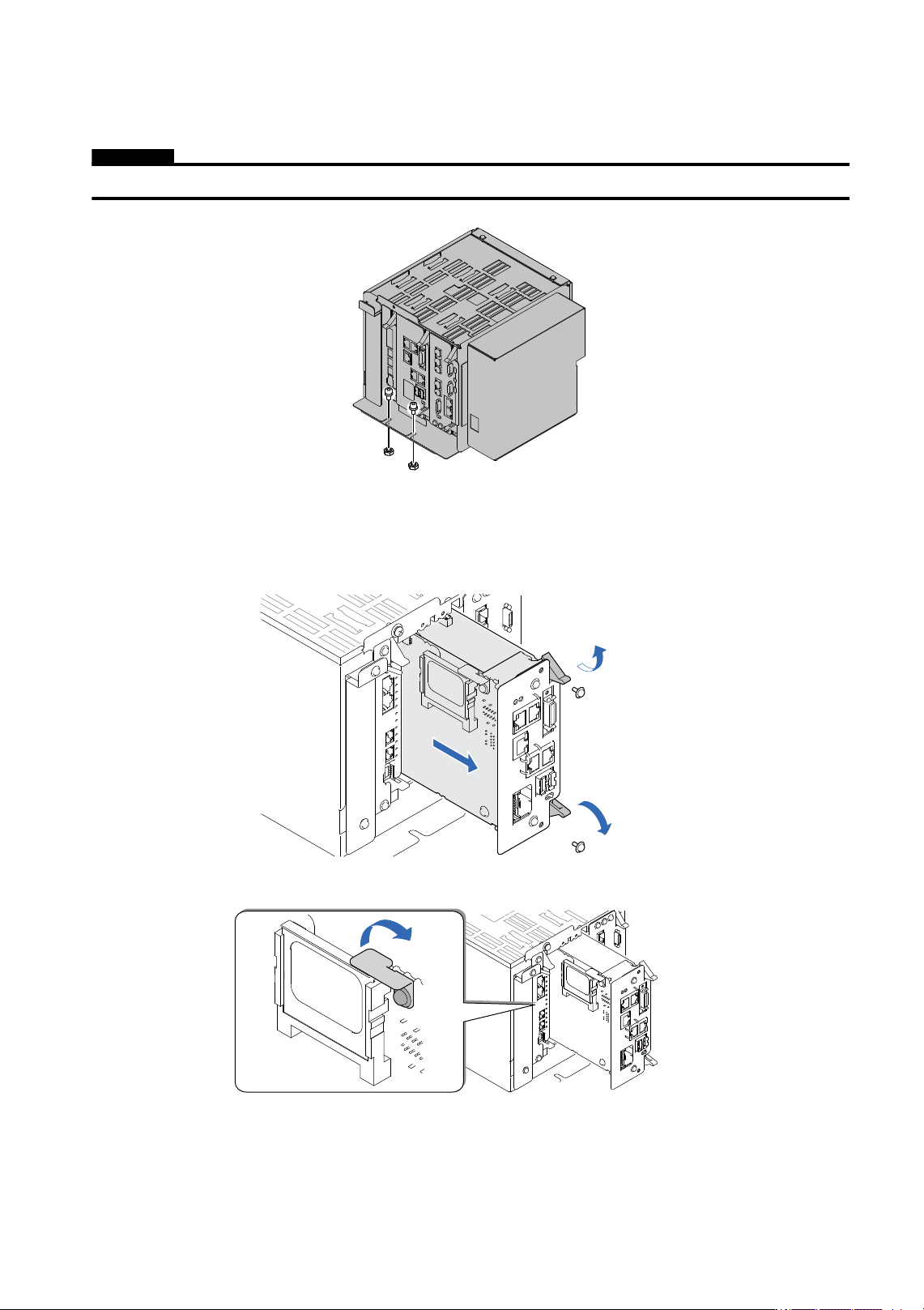

6. 请卸下 2 个螺栓并取出 CPU 箱。
注意
拆卸螺栓时，注意不要遗失螺母。
7. 从 CPU 箱取出 CFast 卡。
a. 请卸下 2 颗用于固定主 CPU 板的螺丝。
b. 请扳开锁柄，拉出主 CPU 板。
c. 请拧松螺丝，旋转固定锁片并取出 CFast 卡。
48MEC-0643
48SYS-0462a
48SYS-0463
13. 问题解答 SYS-NXTR-015S0
502 NXTR 系统手册

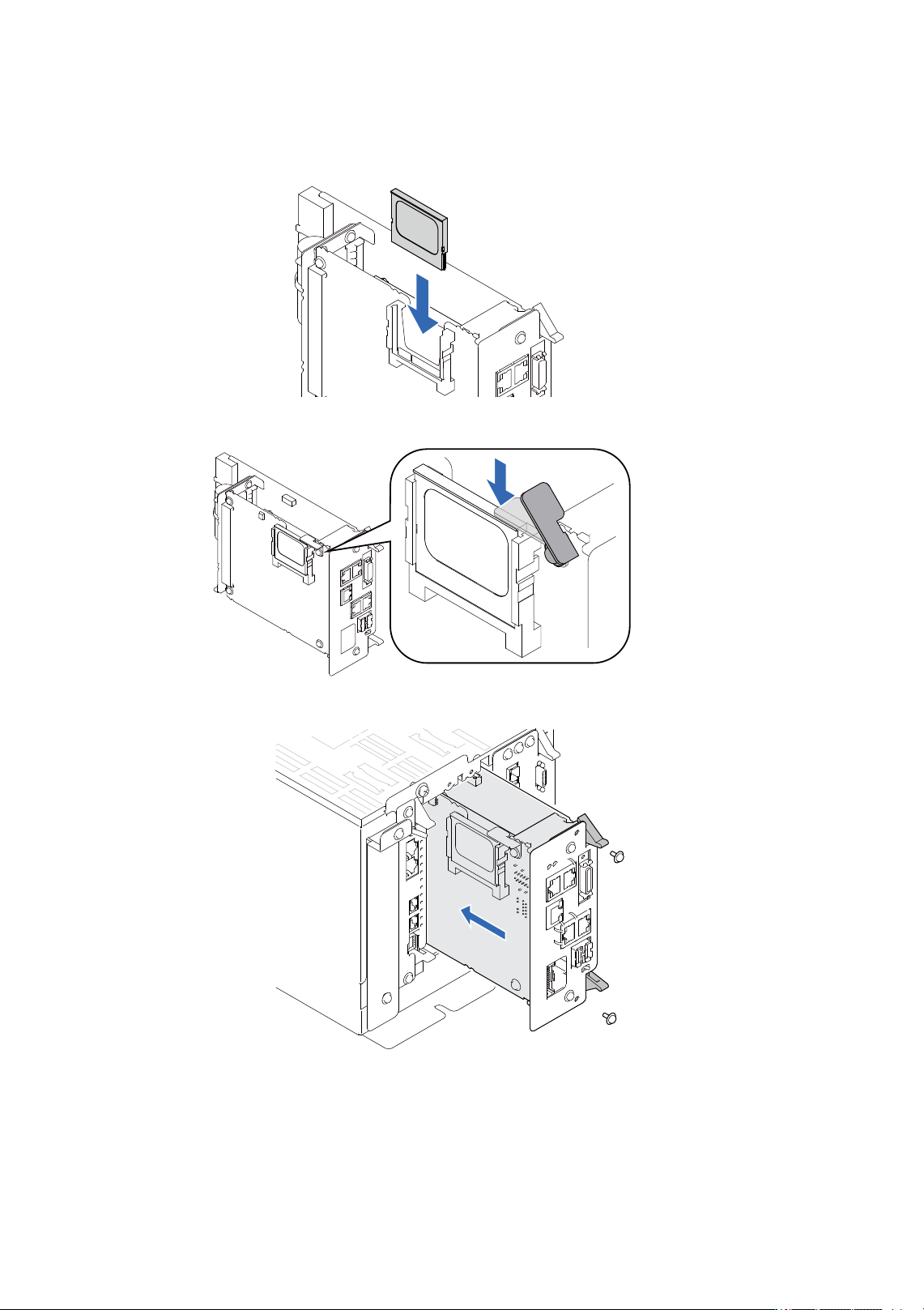

8. 将从旧 CPU 箱取出的 CFast 卡装到新的 CPU 箱内。
a. 请将前项取出的 CFast 卡插入新 CPU 箱内。
b. 请向下按固定柄，取出 CFast 卡。
c. 请插入主 CPU 板并用螺丝固定。( 螺丝的紧固扭矩：0.69Nm）
48MEC-0568
48SYS-0472
48SYS-0473
SYS-NXTR-015S0 13. 问题解答
NXTR 系统手册
503
9. 请向模组内安装新 CPU 箱。( 螺栓的紧固扭矩 : 7.84 Nm)
10. 请安装 CPU 箱的固定架。( 螺丝的紧固扭矩 : 1.65Nm、螺栓的紧固扭矩 : 3.92Nm)
11. 请用 “EmergencyInstaller”安装机器应用软件。 ( 参考"13.2.4 CFast 卡的更换与机器应用软件的安
装置 ")
12. 请将机器恢复原样。
a. 请安装模组下部的盖罩。( 螺丝的紧固扭矩：1.65Nm)
b. 请将模组装回基座。
至此完成 CPU 箱的更换作业。此后请按照以下的操作清除机器的 SRAM。
• 请同时按下操作屏上的 [READY ON] 键与 [GROUP] 键，并打开主开关。
48MEC-0643
48SYS-0471a
