4. 生产时的作业 SYS-NXTR-015S0
264 NXTR 系统手册
插入料盘
1. 请将料盘插入目标站位。
备注
请轻轻地插入料盘，以免给料盘造成冲击。另外，请避免料盘接触到站位内侧的挡块，万一接触时应将料盘稍微前移。
2. 搭载料盘的站位被选择状态下，请点击料盘安装的案件。
备注
运用元件对照功能时，可跳过这项操作。
3. 如果其他站位也发生料盘的安装向导，请重复以上的操作。
4. 完成料盘安装后，会提示您点击 [COMPLETE] 按钮。
48SYS-0709
48SYS-0713
48SYS-0714
SYS-NXTR-015S0 4. 生产时的作业
NXTR 系统手册
265

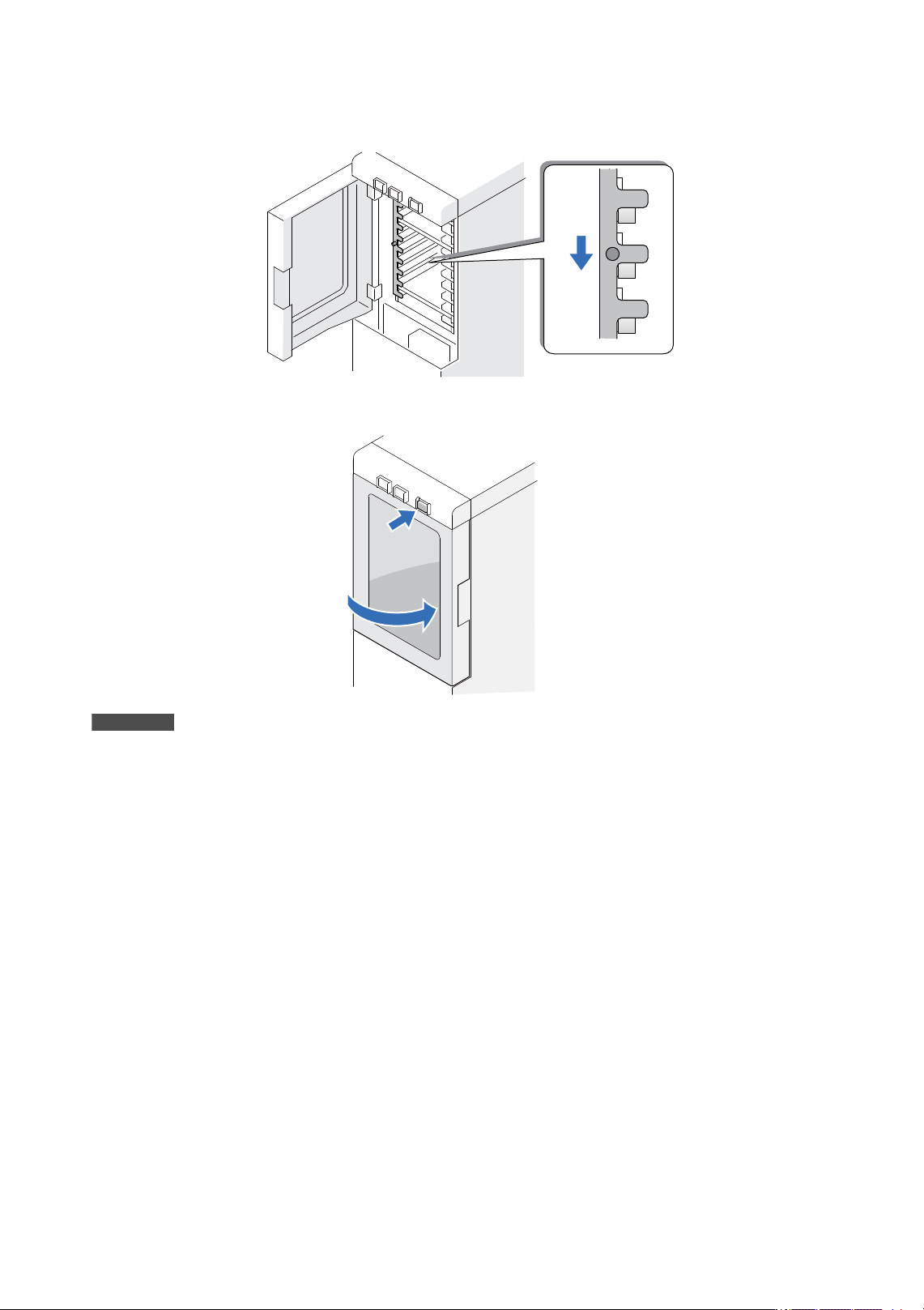

5. 请放下料盘挡块。
6. 请关闭正面安全门，并点击 [COMPLETE] 按钮。
备注
请轻轻关闭正面门，以免料盘单元 -M 受到冲击。
48SYS-0710
48SYS-0711
4. 生产时的作业 SYS-NXTR-015S0
266 NXTR 系统手册
4.6.3 如何指定吸取开始的元件
如果机器识别的吸取开始位置与实际搭载的料盘位置不一致，请指定为位于吸取开始位置的元件。
可在机器的操作界面或 KIT Handy 上指定吸取开始位置。
在操作界面上指定
1. 请在料盘安装向导界面上点击吸取开始位置。
2. 请利用数字键盘指定吸取开始位置。X, Y 的值发生变化。
3. 完成指定后，请点击数字键盘上的确定键。
48SYS-0182
(X. Y)
(2. 4)
48SYS-0715
48SYS-0716
