SYS-NXTR-015S0 2. 基本操作
NXTR 系统手册
71

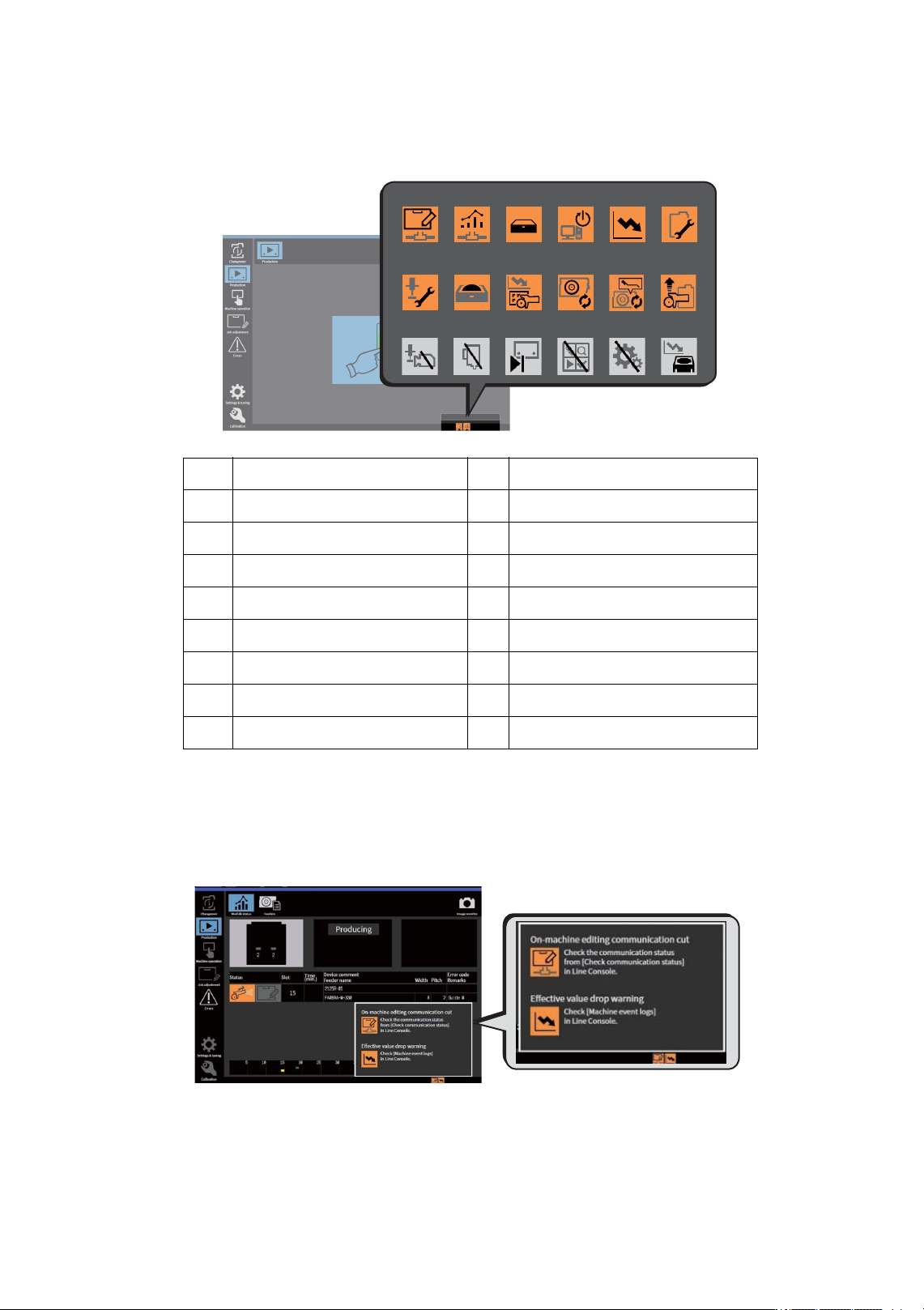

常驻状态显示区
将显示机器的状态。按照优先顺序，最多显示 3 个。
图标的背景显示橙色时代表警告，表示需要操作员进行处理或者需要引起注意的状态。机器状态正常时，
此区域不会显示图标。
发生新的常驻状态的警告时，会自动弹出警告。按照优先顺序，最多弹出 3 个。
点击图标后，弹出的窗口内会显示补充信息。请确认信息并采取必要措施。
1 断开机上编辑端口 2 断开生产信息通讯
3 不搭载废料带箱 4 LCU 正在恢复
5 实效值 ( 产能 ) 下降状态 6 单元保养警告
7 存在统计异常的吸嘴 8 废料带箱清扫向导
9 成功率低下警告 10 料卷上错确认功能无效
11 辅助弹片类型不一致警告 12 可以升级供料器固件的版本
13 IPS 使用限制状态 14 工作头使用限制状态
15 正在执行出板运转 16 APAM 补正未在使用
17 正在使用校正缩短功能 18 元件相机位置识别
48SYS-0480g
1234
11 12
5 6
8
97 10
15 1613 14 17 18
48SYS-0601
2. 基本操作 SYS-NXTR-015S0
72 NXTR 系统手册
2.2.2 如何触屏操作
注意事项
界面操作的注意事项如下所示。
• 请勿用湿手触摸屏幕。否则会引起故障。
• 请勿用锋利的刀或尖锐的物品摩擦或直接戳触摸屏。
• 请勿拆卸或改造触摸屏。否则会引起故障。
• 触摸屏上发现污渍时，请用干布擦净。请勿使用酒精或挥发性汽油等擦拭触摸屏。
• 如果擦不净，请将适量的中性清洁剂倒在干布上轻轻擦拭屏面。请注意勿将中性洗剂涂抹到触摸屏
以外的部位。

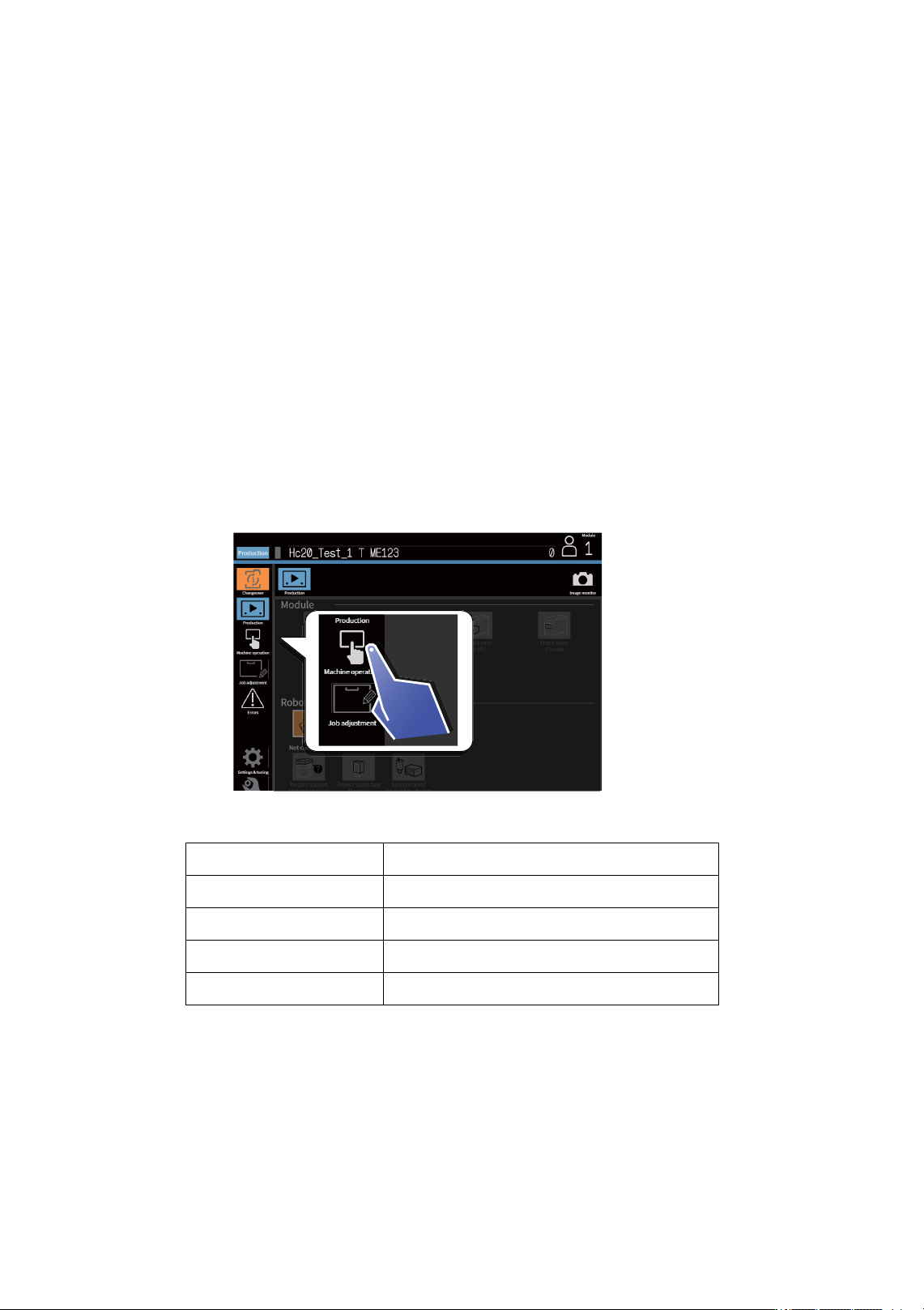

操作方法
请点击主菜单栏、子菜单栏内或向导显示区内的有效按键。
根据机器状态不同，按键的颜色会发生变化。
图标 / 背景 内容
灰色 / 蓝色 按键处于被选状态。
白色 / 黑色 按键处于被按状态。
深灰色 / 黑色 按键处于未按状态。
灰色 / 橙色 需要操作员进行处理的状态。
48SYS-0009d
SYS-NXTR-015S0 2. 基本操作
NXTR 系统手册
73
2.2.3 如何切换界面
请点击主菜单栏内的菜单按键。
换线
请从菜单中选择 [ 换线 ] 键。显示出子菜单。
生产
请从菜单中选择 [ 生产 ] 键。完成生产准备后，显示出开始等待的界面。
48SYS-0099d
48SYS-0010d
