2.8.2 如何插入模组
供料器箱运用、料盘单元运用以及 MFU 运用时的操作步骤均不同。
注意事项
操作时的注意事项如下所示。
• 请勿强行推动模组。否则有可能导致机器安装错位。

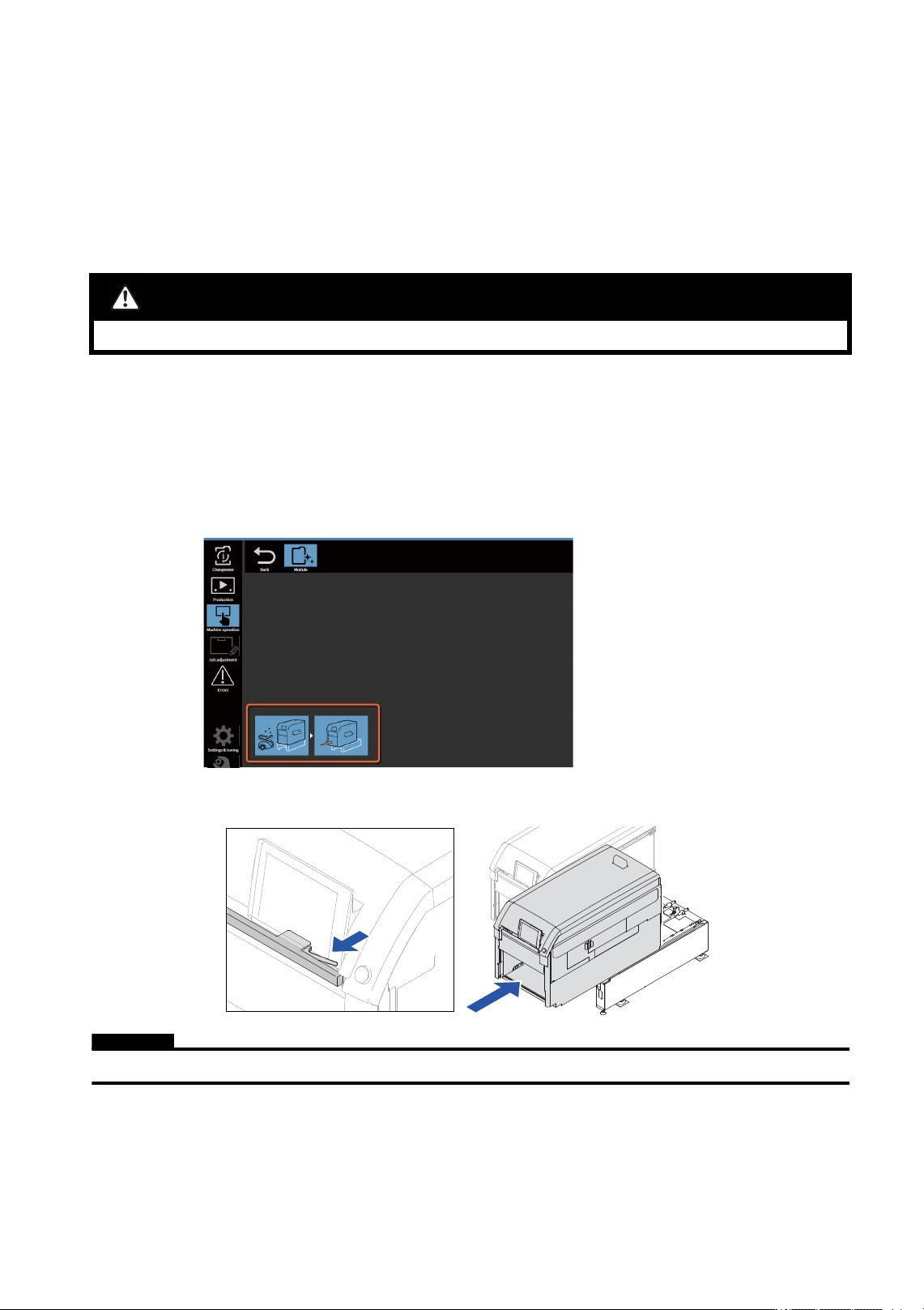

运用供料器箱时
1. 请确认模组的插入向导。
2. 请握紧锁柄并将模组推入与限位挡块轻轻碰触的位置。
注意
请勿过分用力推拉模组而使模组与限位挡块发生强力撞击。这有可能导致装机位置发生偏移。
3. 模组被固定到基座上。模组未被成功固定时，请重新将模组拉出来再装一次。
警告
• 请勿将手指伸入相邻两台模组之间的空隙内。手指有被两台模组夹断的危险。
48SYS-0258c
48SYS-0026
2. 基本操作 SYS-NXTR-015S0
104 NXTR 系统手册
运用料盘单元时
1. 请确认模组的插入向导。
2. 请握紧锁柄并将模组推入与限位挡块轻轻碰触的位置。
注意
请勿过分用力推拉模组而使模组与限位挡块发生强力撞击。这有可能导致装机位置发生偏移。
3. 模组被固定到基座上。模组未被成功固定时，请重新将模组拉出来再装一次。
4. 此后将显示料盘单元的安装向导。请根据向导拆除料盘单元。
48SYS-0579
48SYS-0264
48SYS-0149
SYS-NXTR-015S0 2. 基本操作
NXTR 系统手册
105
MFU 运用时
1. 请确认模组的插入向导。
2. 请握紧锁柄并将模组推入与限位挡块轻轻碰触的位置。
注意
请勿过分用力推拉模组而使模组与限位挡块发生强力撞击。这有可能导致装机位置发生偏移。
3. 模组被固定到基座上。模组未被成功固定时，请重新将模组拉出来再装一次。
4. 事先卸载 MFU 时，会显示 MFU 的安装提示。请根据提示安装 MFU。
注意
• 请注意勿使 MFU 撞到操作员身体。如果不小心插入模组，有可能碰伤脚。
• 插入模组时，请勿抓住 MFU 的把手。
48SYS-0258c
48SYS-0265a
