系统手册-NXTR-S.pdf - 第443页
SYS-NXTR-015S0 8. 功能设置、调整的各 指令 NXTR 系统手册 419 8.7.2 各种设置 1. 请 点击 [ 各种设置 ]。 2. 显示设置界面。请选择分类并设置各项。 设置项目的相关内容将在下一 章节介绍。 48SYS-0342b 48SYS-0441b
8. 功能设置、调整的各指令 SYS-NXTR-015S0
418 NXTR 系统手册
8.7 [ 功能设置 ] 指令
设置机器的生产动作以及是否运用选项功能的指令。
8.7.1 概要
在操作界面上进行各种功能的设置。
指令名称 功能
各种设置 进行各种功能的设置。
动作模式 将动作模式从生产模式切换为过板模式。
48SYS-0341c
SYS-NXTR-015S0 8. 功能设置、调整的各指令
NXTR 系统手册
419

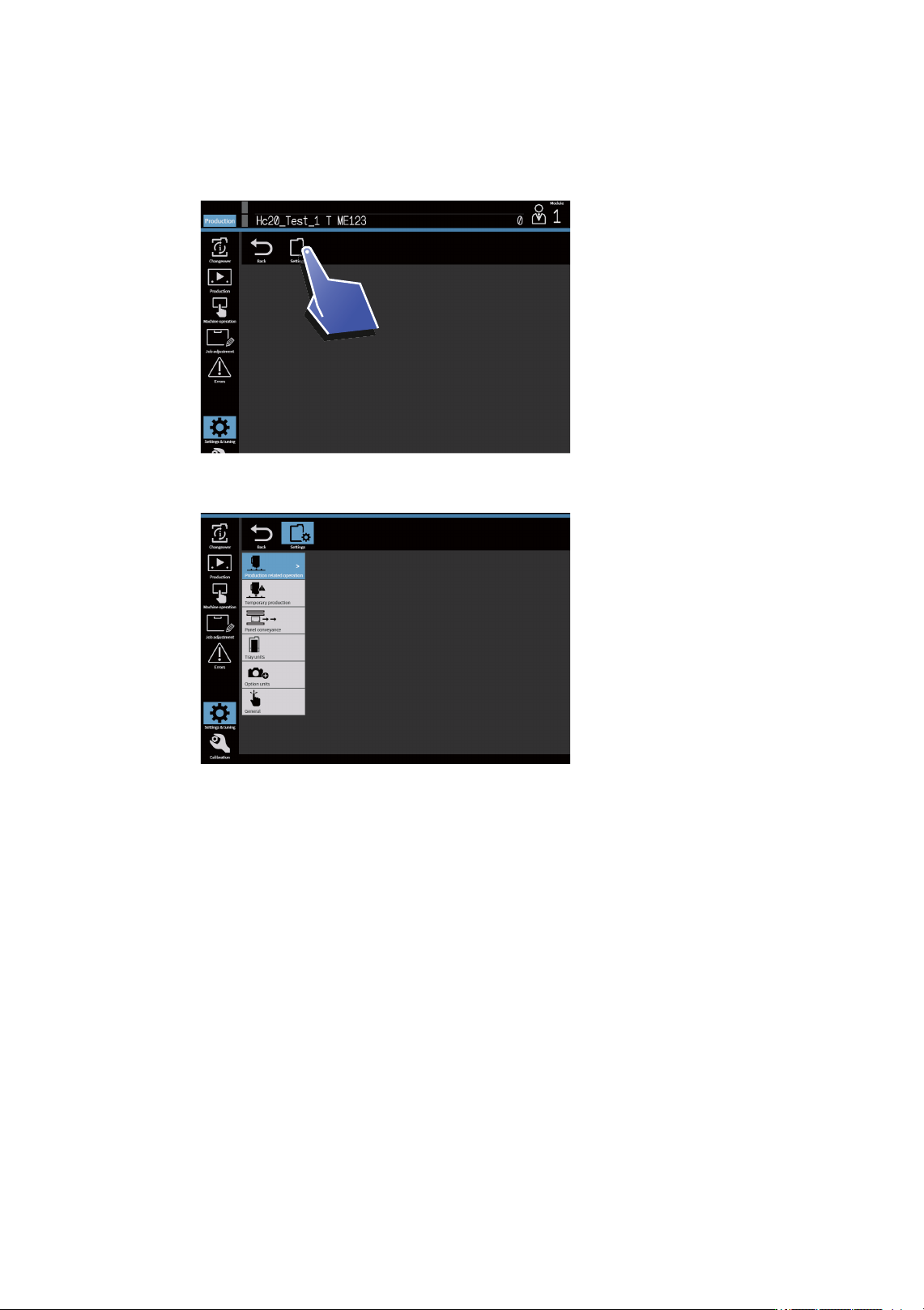

8.7.2 各种设置
1. 请点击 [ 各种设置 ]。
2. 显示设置界面。请选择分类并设置各项。
设置项目的相关内容将在下一章节介绍。
48SYS-0342b
48SYS-0441b
8. 功能设置、调整的各指令 SYS-NXTR-015S0
420 NXTR 系统手册
8.7.3 生产动作
介绍选择 [ 生产动作 ] 分类时的相关设置。
备注
请上下滚动界面来显示每个设置项目。
吸取重试设定 反复对未能正常吸取的元件执行吸取动作。该功能生效时，请进行以下设
置。
• 重试次数 [ 次 ]: 设置重试次数
吸取位置补正设定 以提高吸取率为目标进行吸取位置补正。该功能生效时，请进行以下设置。
• 读取送料孔 (NXT 宽幅供料器 ): 设为 [ 使用 ]
贴装动作设置 根据 Job 设置的电路板翘曲量设置贴装时的 Z 轴升降时间。此功能生效时，
请进行以下设置。
• 调整贴装高度 : [ 使用 ( 高速 )] 与 [ 使用 ( 低速 )] 中任意选择 1 项
48SYS-0344b-S
48SYS-0756-S
