SYS-NXTR-015S0 12. 辅助软件
NXTR 系统手册
479
12.4 Image Explorer
显示通过全部影像保存功能保存的影像。
12.4.1 Image Explorer 浏览器上显示的项目
请点击菜单内的 [Image]，在 Line 窗格中选择机器。
界面上显示的项目如下所示。
No. 项目名 说明
1 Line 选择要显示影像的机器。
2 Module 用于选择想要显示影像的模组。
3 Robot 用于选择想要显示影像的机械手。
4 Board 用于选择想要显示影像的电路板。
5 Ref 用于选择想要显示影像的位号。
6 Error Only 如果勾选，则只显示错误影像。
7 From 用于选择想要显示影像的起始时间。
8 To 用于选择想要显示影像的结束时间。
9 更新键 用于更新影像信息一览。
1
48SYS-0635a
2 3 4 5 6 7 8 9
12. 辅助软件 SYS-NXTR-015S0
480 NXTR 系统手册
12.5 Analysis
确认所有生产线的 PartUsage( 使用元件 )、MTBF( 平均故障间隔 )、错误、影像处理错误分析。
12.5.1 Floor Analysis 上显示的项目
点击菜单的 [Analysis] 后，跳转到 Floor Analysis 界面。
界面显示出菜单。请选择菜单切换界面。
No. 项目名 说明
1 Part Usage 可以确认所有生产线的元件的使用状态。
2 MTBF 可实时确认所有生产线的平均故障间隔。
3 Error 可以确认所有生产线的错误。
4 PD Error 可以确认所有生产线的影像处理错误。
1 4
2
3
48SYS-0636
SYS-NXTR-015S0 12. 辅助软件
NXTR 系统手册
481

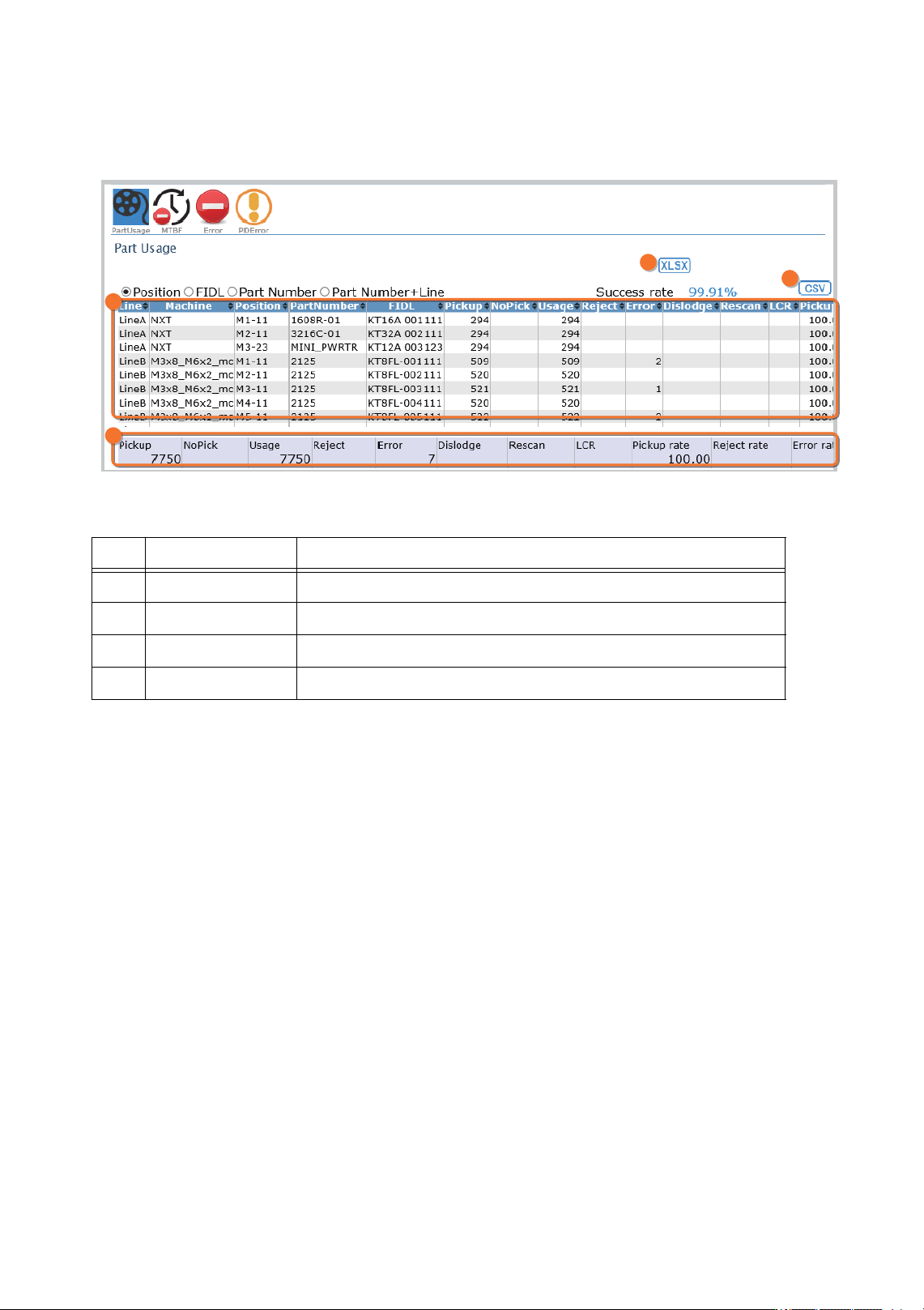

Part Usage
请点击 [Part Usage] 键确认元件的使用状况。
界面上显示的项目如下所示。
No. 项目名 说明
1 元件使用数 按供料器显示各生产线的元件使用状况。
2 车间元件使用总数 显示所有生产线的元件的使用状态。
3 CSV 输出 以 CSV 格式的文件输出使用的元件数量。
4 XLSX 输出 以 XLSX 格式的文件输出使用的元件数量。
1 4
2
3
48SYS-0637
4
3
1
2
