2.14.2 如何安装料盘单元 -M
请对需要搭载料盘单元 -M 的模组实施以下操作。
注意事项
以下是作业时的注意事项。
• 在向机器安装料盘单元 -M 时，请注意不要产生任何冲击。有损伤机器的可能性。
• 如果 MFU 已和机器组合到一起，则请勿拆装料盘单元 -M。
• 请不要将身体靠在料盘单元-M的上表面或侧面(避免装置承受额外的压力)。否则可能影响元件的吸
取精度或损伤机器。
作业步骤

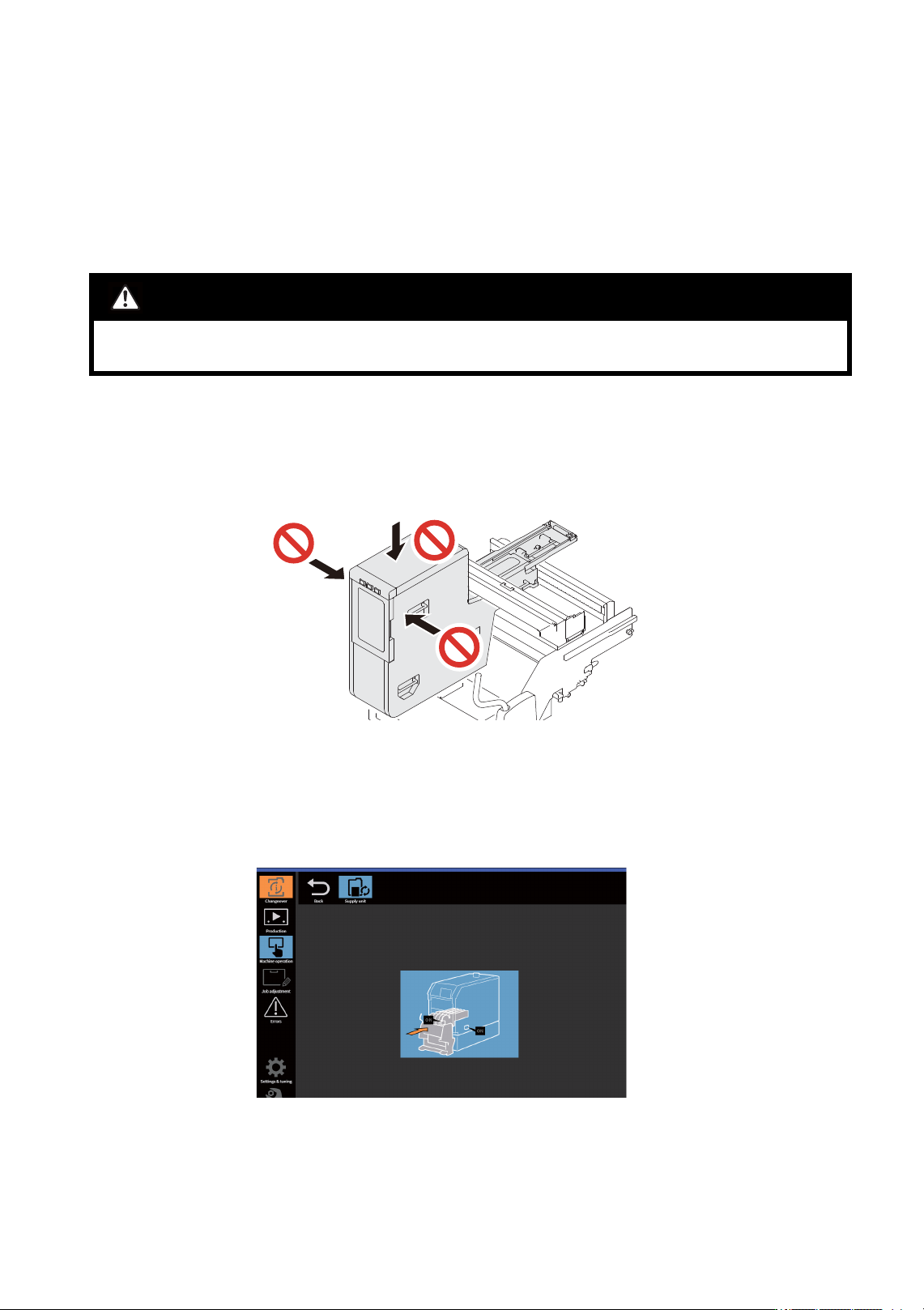

1. 选择 [ 机器操作 ]-[ 更换指令 ]-[ 供料单元 ] 后的界面上显示 MFU 的安装向导。
警告
• 向机器插入料盘单元 -M 时，请先确认 MFU 与机器之间没有人。如果身体被夹在 MFU 与机器之间，
可能会引发重大伤亡事故。
48SYS-0691
48SYS-0719
2. 基本操作 SYS-NXTR-015S0
142 NXTR 系统手册

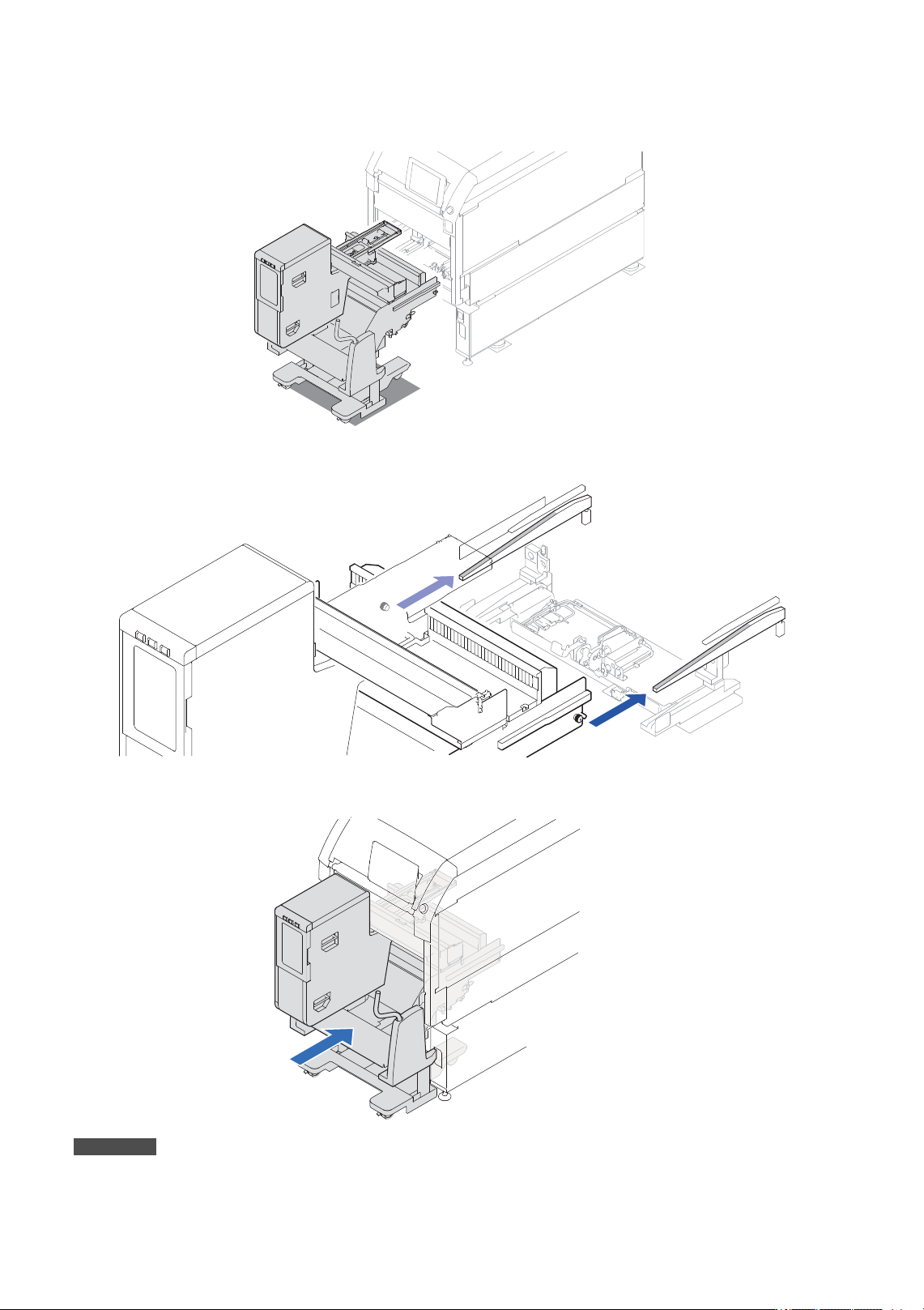

2. 请将装有料盘单元 -M 的 MFU 面向机器放置。
3. 请将 MFU 左右的滚轮搭到导轨的斜坡上，然后插入 MFU。
4. 将 MFU 插到机器内部时左右应保持良好的平衡。
备注
请插紧 MFU，直到左右的落座传感器都有感应。
48SYS-0701
48SYS-0702
48SYS-0704
SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
143
3. 生产的准备
开始生产前，需要完成以下准备工作。
a. 用于生产的 Job 已被上传到模组上
b. 已根据生产需要完成模组内各单元的配置
c. 已在操作界面的机器设置菜单中完成各功能的设置
d. 启动生产线上的单元 (A 型生产的情况 )

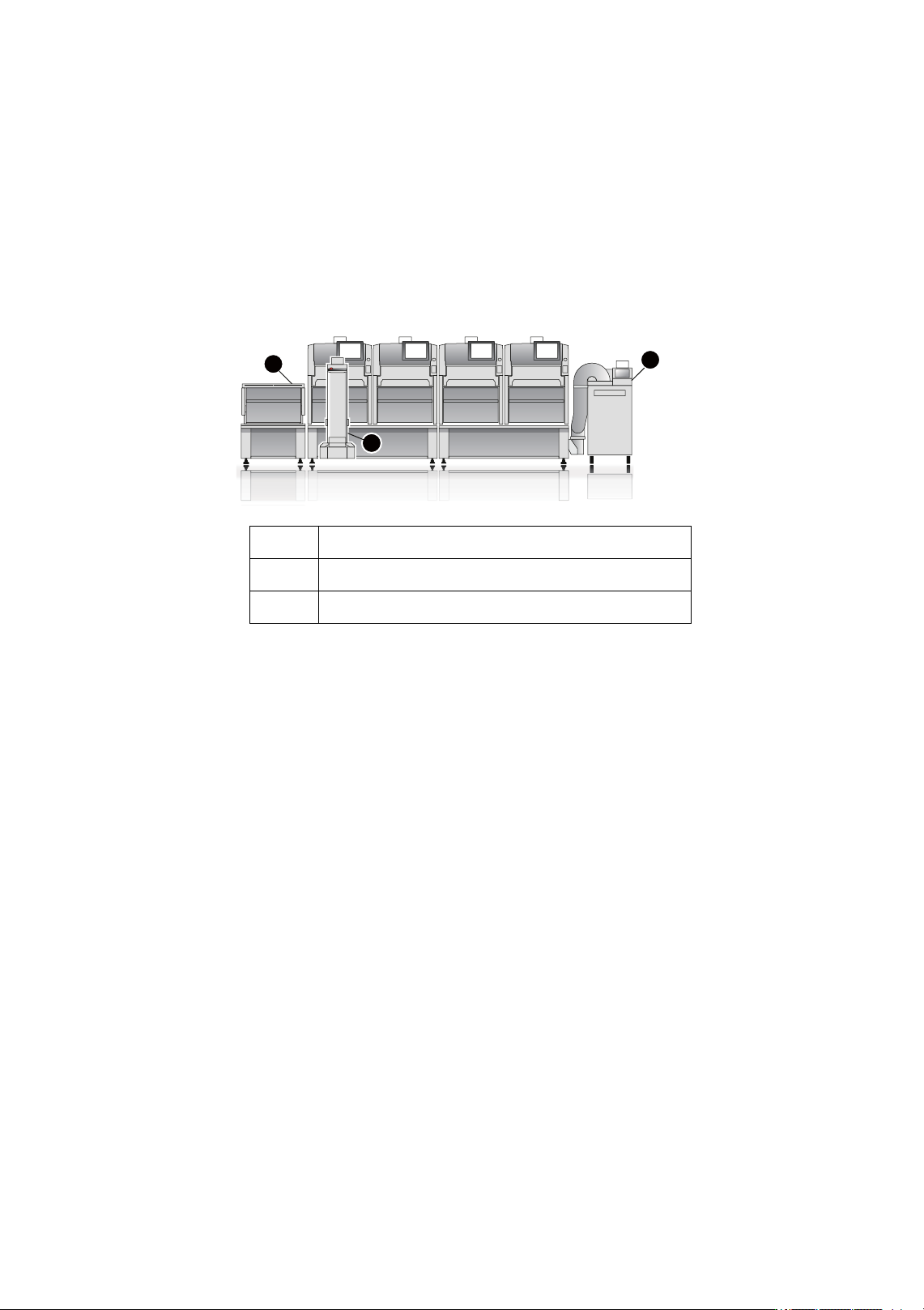

本章节将介绍将各单元组合到机器上的具体方法。
1 缓存站与接驳机
2 智能加载车
3 废料带回收单元与接驳机
48SYS-0292
1
2
3
