4. 生产时的作业 SYS-NXTR-015S0 292 NXTR 系统手册 3. 显示出错误列表或错误的详细内容，如果机器发生任 何异常，则会显示错误的处理提示。这种情 况 下，请清除导致错误的原因或者 点击操作屏幕上的 [READY O N] 键。返回错误列表或者错误详细 内 容的界面。 4. 请点击 [ 生产 ] 键返回到正在生产的界面。 备注 显示错误列表或错误的详细内容时，即使发生料尽也不会切换到向导界面。请根据信号灯的状态判…
SYS-NXTR-015S0 4. 生产时的作业
NXTR 系统手册
291

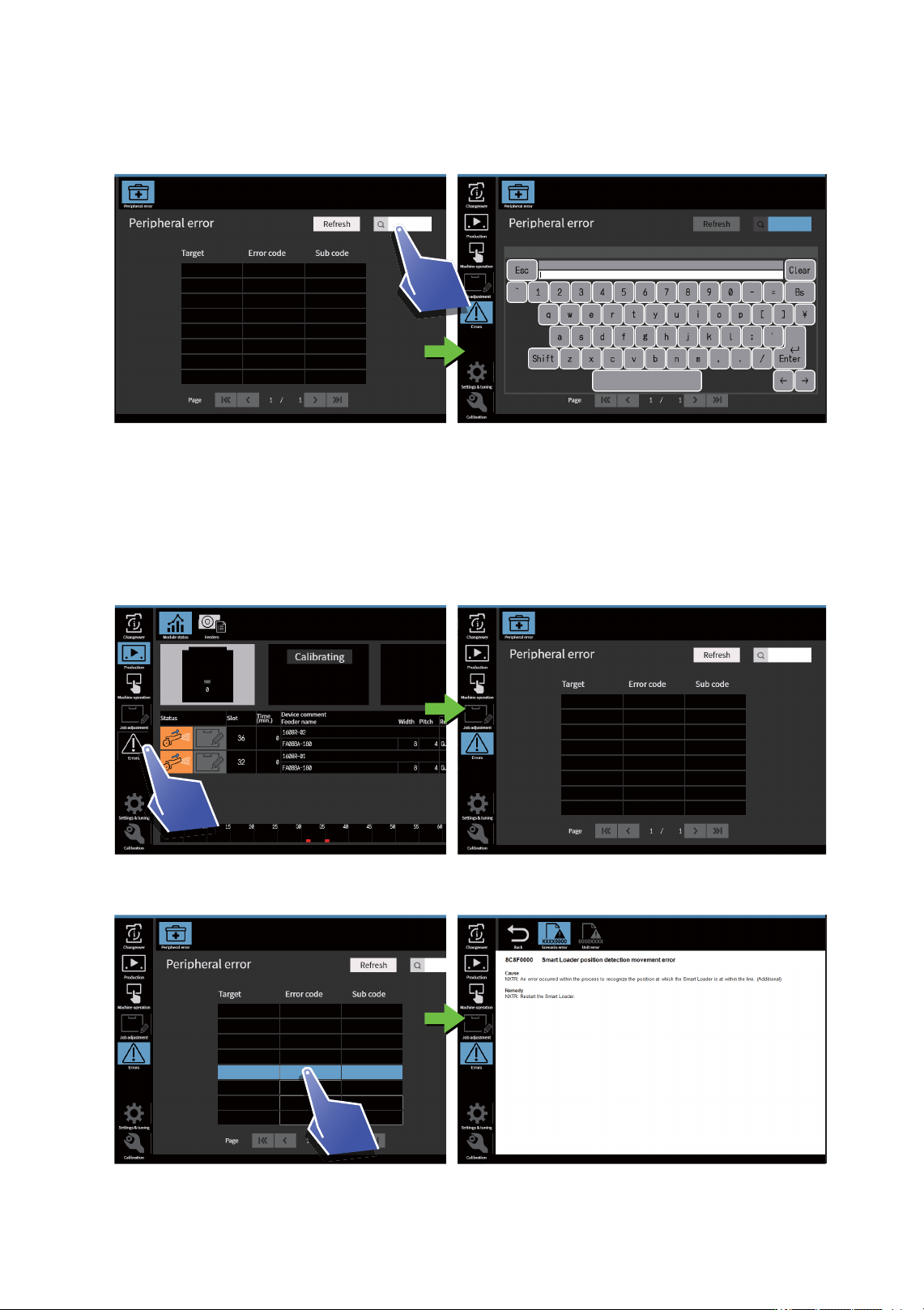

3. 除了选择错误项目以外，还可通过搜索错误编码显示相关信息。请点击搜索栏并通过数字键盘输入错
误编码。
4. 点击回车键，将显示机器错误以及单元错误的详细内容。
显示生产期间的错误信息
1. 请选择菜单中的 [ 错误 ]。显示错误列表。
2. 请选择错误项目或搜索错误编码。显示机器错误或单元错误的详细内容。
#VFS4UBUJPO
&&
#VFS4UBUJPO
&
#VFS4UBUJPO
&&
#VFS4UBUJPO
#VFS4UBUJPO
&&
#VFS4UBUJPO
$'&
48SYS-0584
48SYS-0585
#VFS4UBUJPO
&&
#VFS4UBUJPO
&
#VFS4UBUJPO
&&
#VFS4UBUJPO
#VFS4UBUJPO
&&
#VFS4UBUJPO
$'&
#VFS4UBUJPO
&&
#VFS4UBUJPO
&
#VFS4UBUJPO
&&
#VFS4UBUJPO
#VFS4UBUJPO
&&
#VFS4UBUJPO
$'&
&&
&
48SYS-0582
4. 生产时的作业 SYS-NXTR-015S0
292 NXTR 系统手册
3. 显示出错误列表或错误的详细内容，如果机器发生任何异常，则会显示错误的处理提示。这种情况
下，请清除导致错误的原因或者点击操作屏幕上的 [READY ON] 键。返回错误列表或者错误详细内
容的界面。
4. 请点击 [ 生产 ] 键返回到正在生产的界面。
备注
显示错误列表或错误的详细内容时，即使发生料尽也不会切换到向导界面。请根据信号灯的状态判断是否有必要立即处理，然后点击 [ 生产 ]
键。
#VFS4UBUJPO
&&
#VFS4UBUJPO
&
#VFS4UBUJPO
&&
#VFS4UBUJPO
#VFS4UBUJPO
&&
#VFS4UBUJPO
$'&
48SYS-0586
#VFS4UBUJPO
&&
#VFS4UBUJPO
&
#VFS4UBUJPO
&&
#VFS4UBUJPO
#VFS4UBUJPO
&&
#VFS4UBUJPO
$'&
48SYS-0587
SYS-NXTR-015S0 4. 生产时的作业
NXTR 系统手册
293
4.11 盒式供料器的批量更换
通过更换缓存站内的供料器箱，还可以成批更换盒式供料器。这种情况下，要预先在备用供料器箱内装好
生产使用的盒式供料器或补料时使用的盒式供料器。
可在生产过程中更换供料器箱。
4.11.1 如何从缓存站取出供料器箱
将 FMC 连接到缓存站后取出供料器箱。
注意事项
操作时的注意事项如下所示。
操作步骤
1. 请限制智能加载车的移动，以免妨碍操作。
a. 请长按缓存站上的 [Exchange] 按扭。直到按钮亮灯。智能加载车将无法靠近缓存站。
b. 智能加载车处于缓存站附近时，请先完成前项操作，再撤回到智能加载车的激光扫描区。请将智能
加载车移动到模组附近。
2. 请面向缓存站配置 FMC。
注意
• 将 FMC 与缓存站连接时，请勿将手伸入 FMC 与缓存站之间。否则有夹伤手的危险。
• 请不要站在 FMC 上。否则有可能摔倒受伤。
• 在移动供料器箱时，请勿将手伸入供料器箱与 FMC 中间。否则有夹伤手的危险。
48SYS-0111a
