SYS-NXTR-015S0 4. 生产时的作业 NXTR 系统手册 301 3. 开始跟踪数据的保存。 注意 搭载的供料器数量较多时，保存跟 踪数据需要花费一些时间。 4. 成功保存数据后，将操作界面返回到开始等待状态。 48SYS-0426b
4. 生产时的作业 SYS-NXTR-015S0
300 NXTR 系统手册
4.12.2 如何保存跟踪数据
一般情况下，机器故障时会自动保存跟踪数据。如果要在故障外的时间保存跟踪数据，请按照以下的步骤
操作。
通过界面操作进行保存
1. 请将界面调到开始等待状态。
2. 请按住 [CYCLE STOP] 按钮约 10 秒钟。
48SYS-0424b
48SYS-0425a
SYS-NXTR-015S0 4. 生产时的作业
NXTR 系统手册
301
3. 开始跟踪数据的保存。
注意
搭载的供料器数量较多时，保存跟踪数据需要花费一些时间。
4. 成功保存数据后，将操作界面返回到开始等待状态。
48SYS-0426b
4. 生产时的作业 SYS-NXTR-015S0
302 NXTR 系统手册

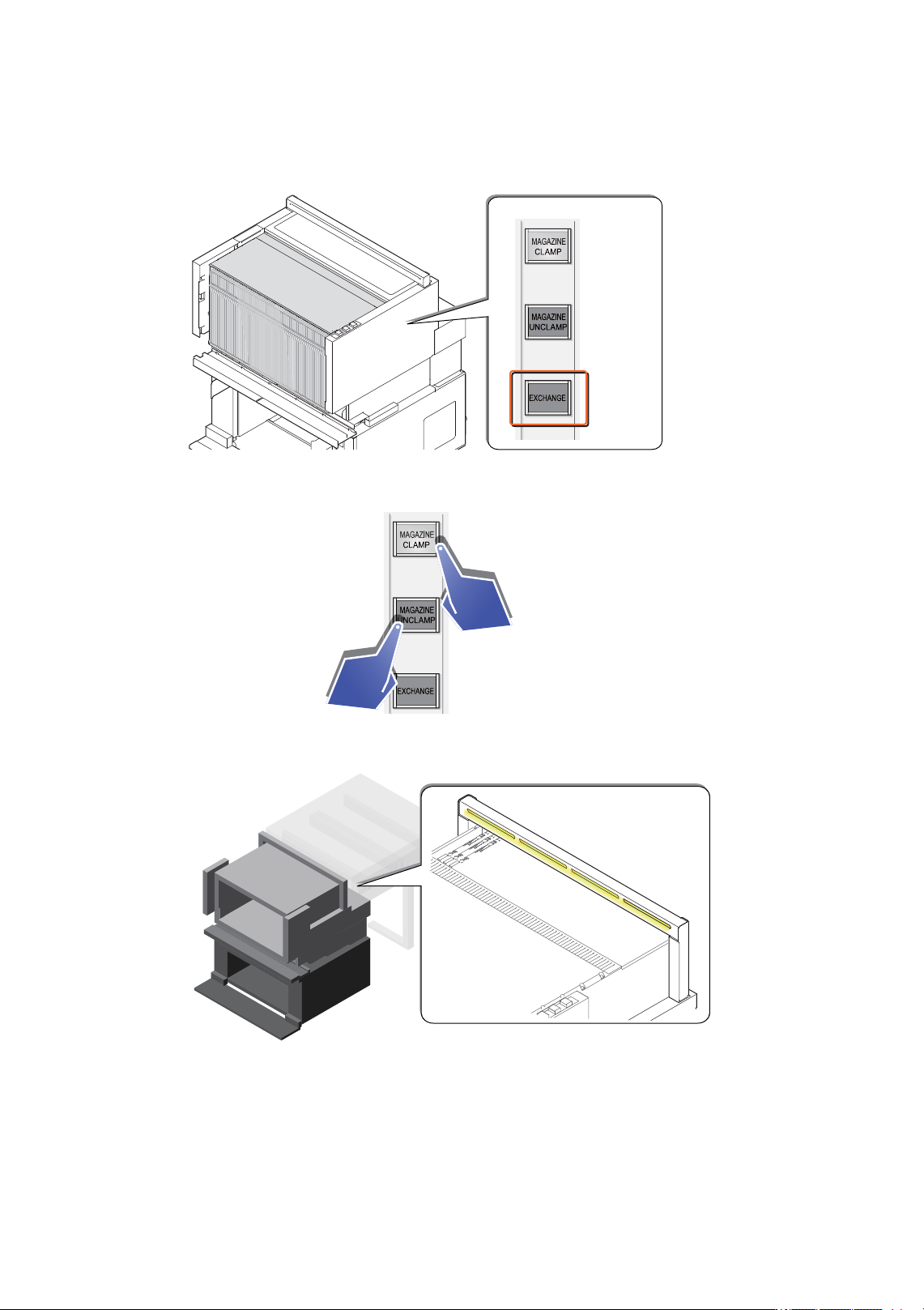

通过缓存站的按钮操作进行保存
1. 请将 [EXCHANGE] 按键处于熄灯状态。亮灯时，请按下 [EXCHANGE] 按钮约 5 秒。
2. 请同时按住 [MAGAZINE CLAMP] 按钮与 [MAGAZINE UNCLAMP] 按钮约 10 秒。
3. 开始跟踪数据的保存。保存数据的过程中 LED 条亮黄灯。
4. 成功保存数据后，LED 条恢复原状。
48SYS-0427
48SYS-0428
48SYS-0429
