SYS-NXTR-015S0 3. 生产的准备 NXTR 系统手册 187 6. 请抬起锁柄，松开料盘单元 -M。 7. 请从 MFU 的料站托架上取出料盘单元 -M。 至少需要两人执行此操作。 在搬运过程中， 请分别握住位 于料盘单元 -M 左右两侧的把手并保持单元的 水平。请将料盘单元 -M 放置在稳定的位置上 。 48SYS-0688 48SYS-0689
SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
187
6. 请抬起锁柄，松开料盘单元 -M。

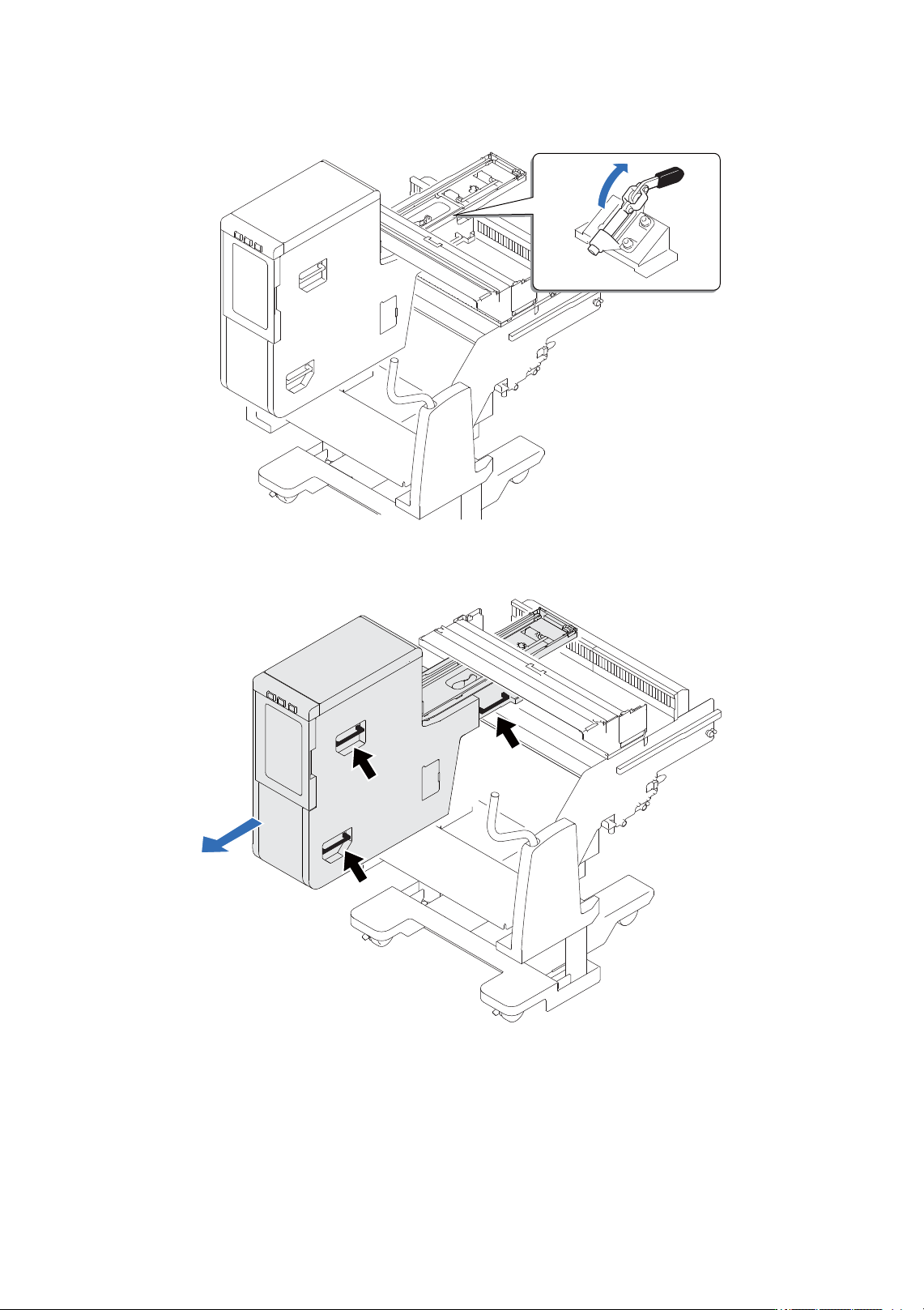

7. 请从 MFU 的料站托架上取出料盘单元 -M。至少需要两人执行此操作。在搬运过程中，请分别握住位
于料盘单元 -M 左右两侧的把手并保持单元的水平。请将料盘单元 -M 放置在稳定的位置上。
48SYS-0688
48SYS-0689
3. 生产的准备 SYS-NXTR-015S0
188 NXTR 系统手册
3.5.9 如何安装料盘单元 -M

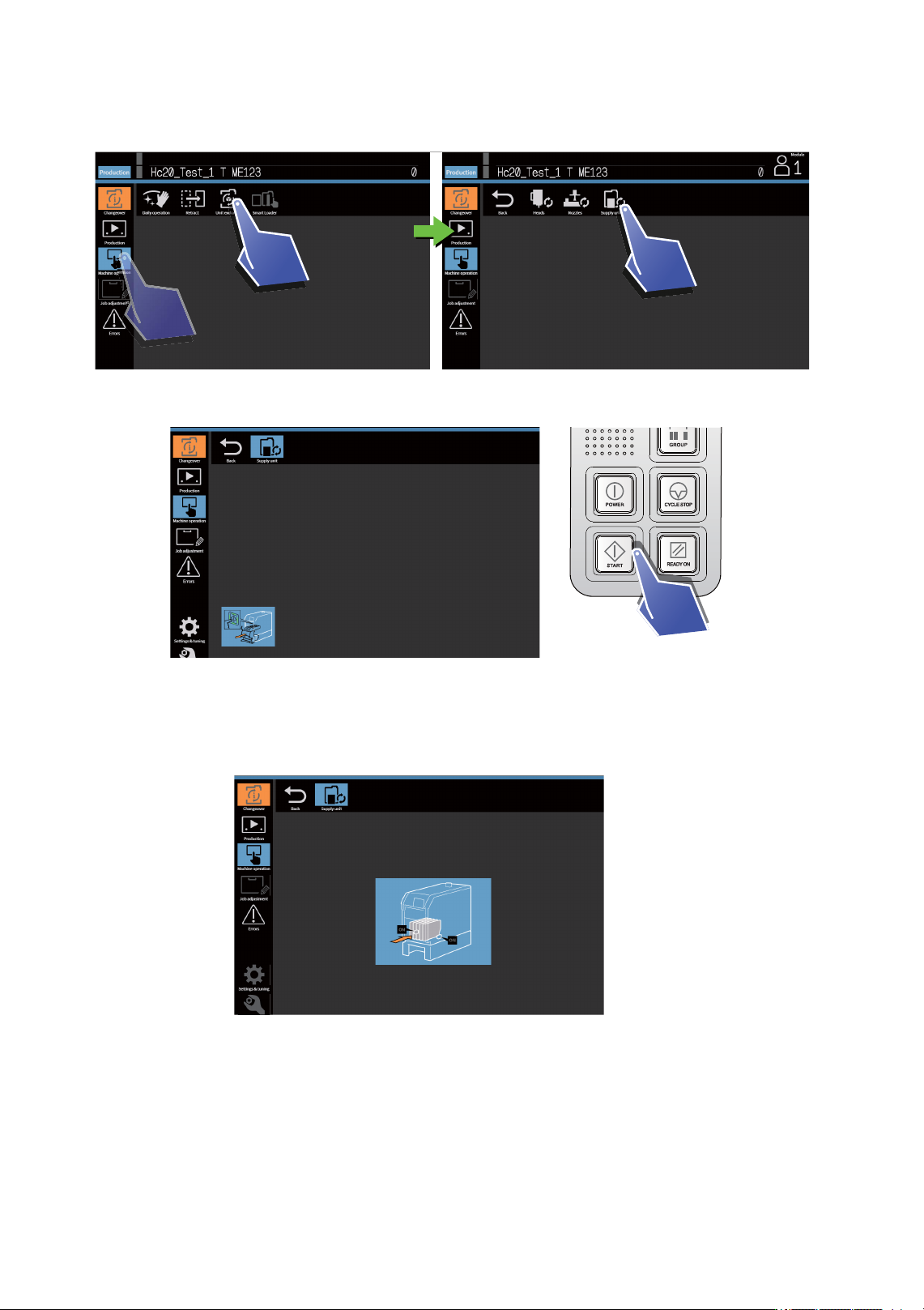

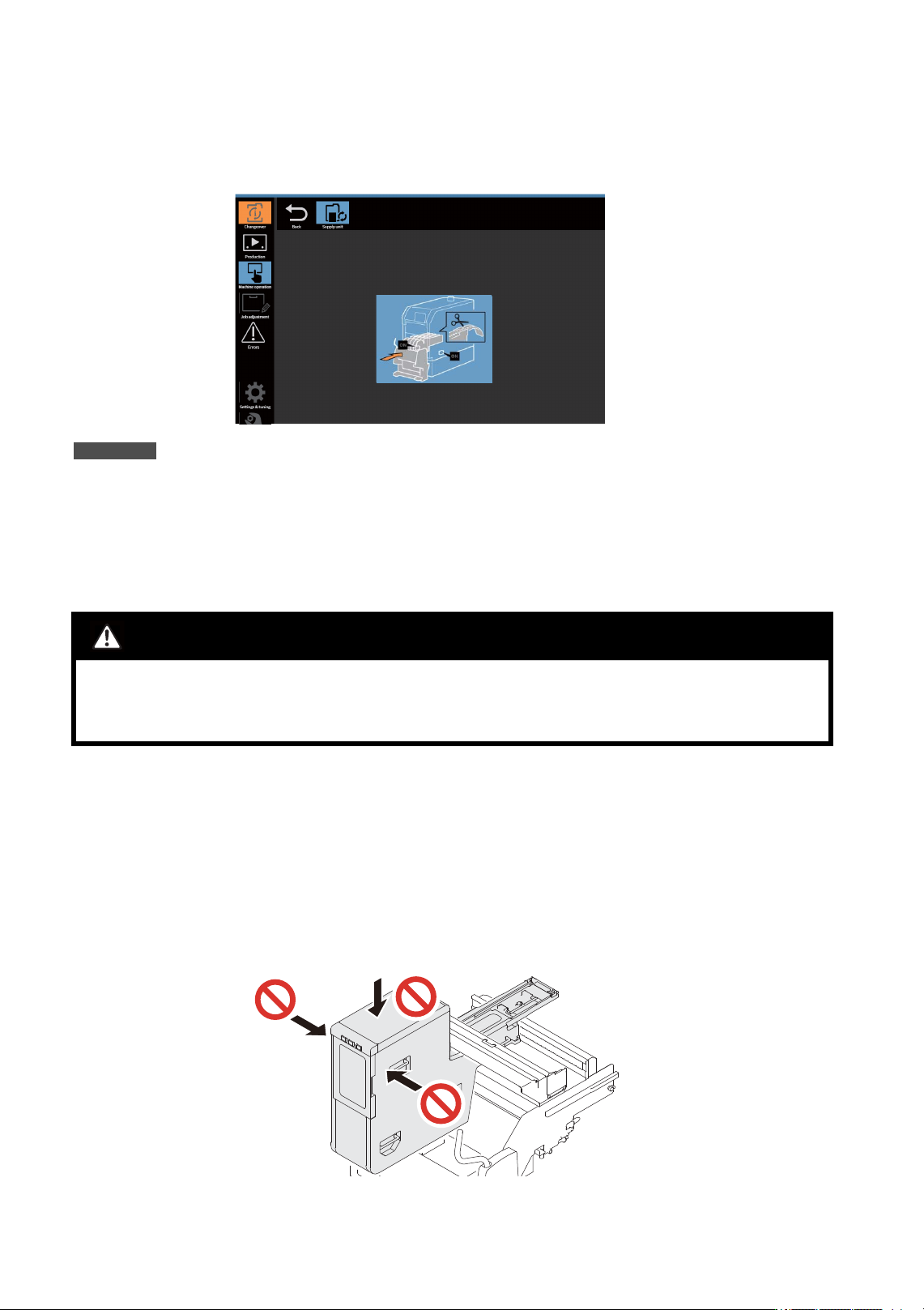

操作界面上显示 MFU 的安装向导。请将装有料盘单元 -M 的 MFU 插入机器。
备注
使用料盘单元 -M 的模组，需要配备专用的废料带输送槽及废料带导槽。详细内容请参看机械手册的 “8. 供料单元的换线 ”。
注意事项
以下是作业时的注意事项。
• 请勿移动搭载着料盘元件的料盘单元。否则，可能会导致元件偏离原位或元件脱盘的状况。
• 用 MFU 搬运料盘单元 -M 时，请避免料盘单元 -M 受到冲击。否则，可能会导致元件偏离原位或元件
脱盘的状况。
• 在向机器安装料盘单元 -M 时，请注意不要产生任何冲击。有损伤机器的可能性。
• 如果 MFU 已和机器组合到一起，则请勿拆装料盘单元 -M。
• 请不要将身体靠在料盘单元-M的上表面或侧面(避免装置承受额外的压力)。否则可能影响元件的吸
取精度或损伤机器。
警告
• 在搬运料盘单元-M时应由2名作业人员分别握住左右两侧的把手。料盘单元-M掉落会损坏机器或者
造成人员负伤。
• 请不要将手靠近料盘单元 -M 与料站托架之间。当心手指被夹伤。
48SYS-0142d
48SYS-0691
