6. 机器操作的各种指令 SYS-NXTR-015S0 360 NXTR 系统手册 6.4 [ 更换 ] 指令 更换模组上搭载的单元时执行 该指令。 6.4.1 概要 因 Job 的切换等理由更换模组内 搭载的单元时使用的指令。 6.4.2 注意事项 关于作业注意事项，请参考如 下。 • 在启用运转准备确认功能的机 器上，当显示 [START] 按钮按下提 示时，[READY ON] 按钮会闪烁。 请先按闪烁的 [READY ON] 按…
SYS-NXTR-015S0 6. 机器操作的各种指令
NXTR 系统手册
359

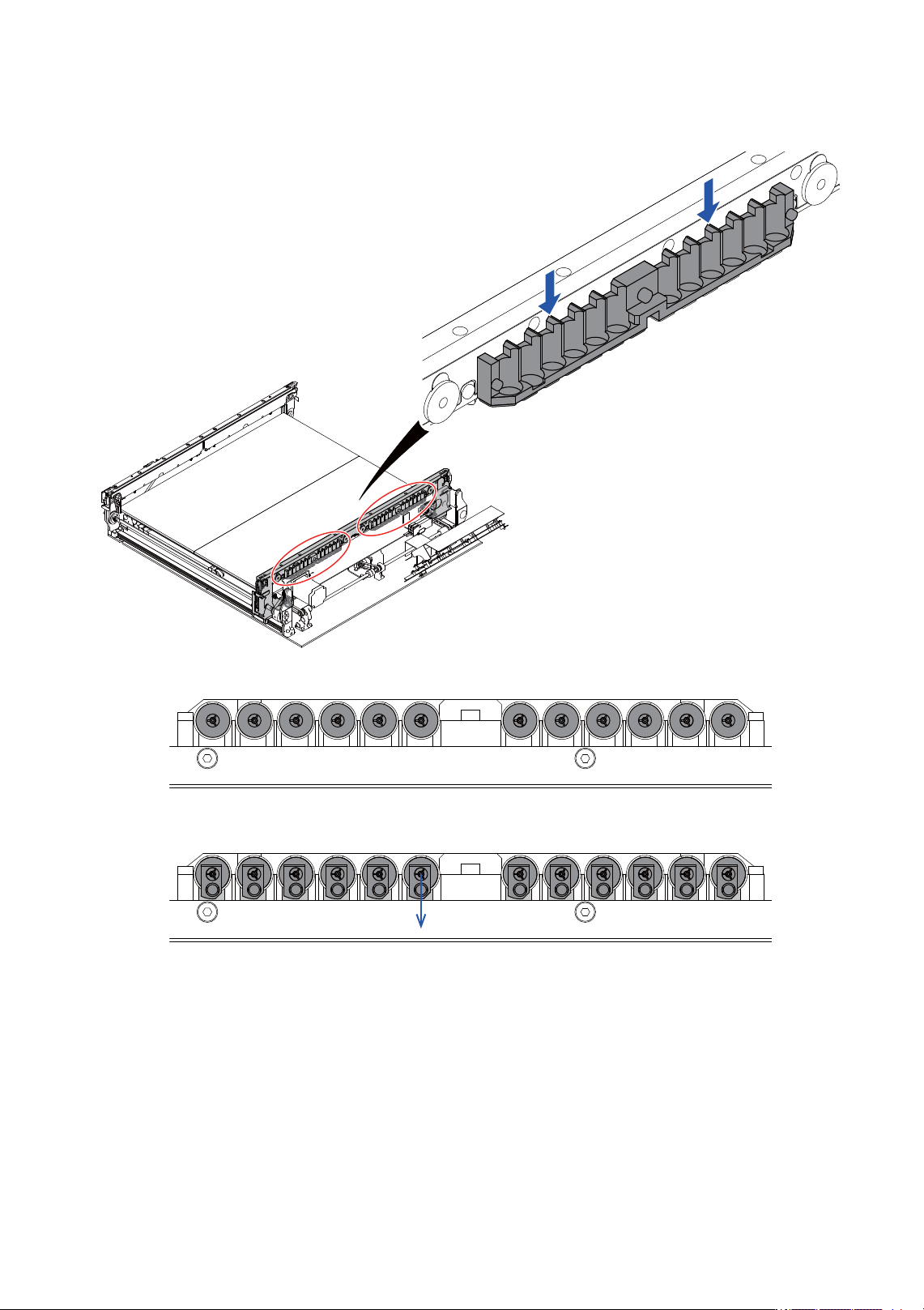

3. 通道将移至机器前方。请在销座中配置支撑销。
• 配置硬销时，请将销和销座的底面对齐。
• 配置软销时，请将销与销座的底面，销上部与销座上部的凹槽的角度对齐。
48SYS-0830a
48SYS-0831a
48SYS-0832a
6. 机器操作的各种指令 SYS-NXTR-015S0
360 NXTR 系统手册
6.4 [ 更换 ] 指令
更换模组上搭载的单元时执行该指令。
6.4.1 概要
因 Job 的切换等理由更换模组内搭载的单元时使用的指令。
6.4.2 注意事项
关于作业注意事项，请参考如下。
• 在启用运转准备确认功能的机器上，当显示 [START] 按钮按下提示时，[READY ON] 按钮会闪烁。
请先按闪烁的 [READY ON] 按钮，然后再按 [START] 按钮。( 关于更多内容，请参考 “2.3.2 关于
运转准备确认和 [READY ON] 按钮 ”)
指令名称 功能
工作头 更换工作头。
吸嘴 更换吸嘴置放台以及吸嘴。
供料单元 更换供料器箱、料盘单元、MFU 等供料设备。
48SYS-0306b
SYS-NXTR-015S0 6. 机器操作的各种指令
NXTR 系统手册
361

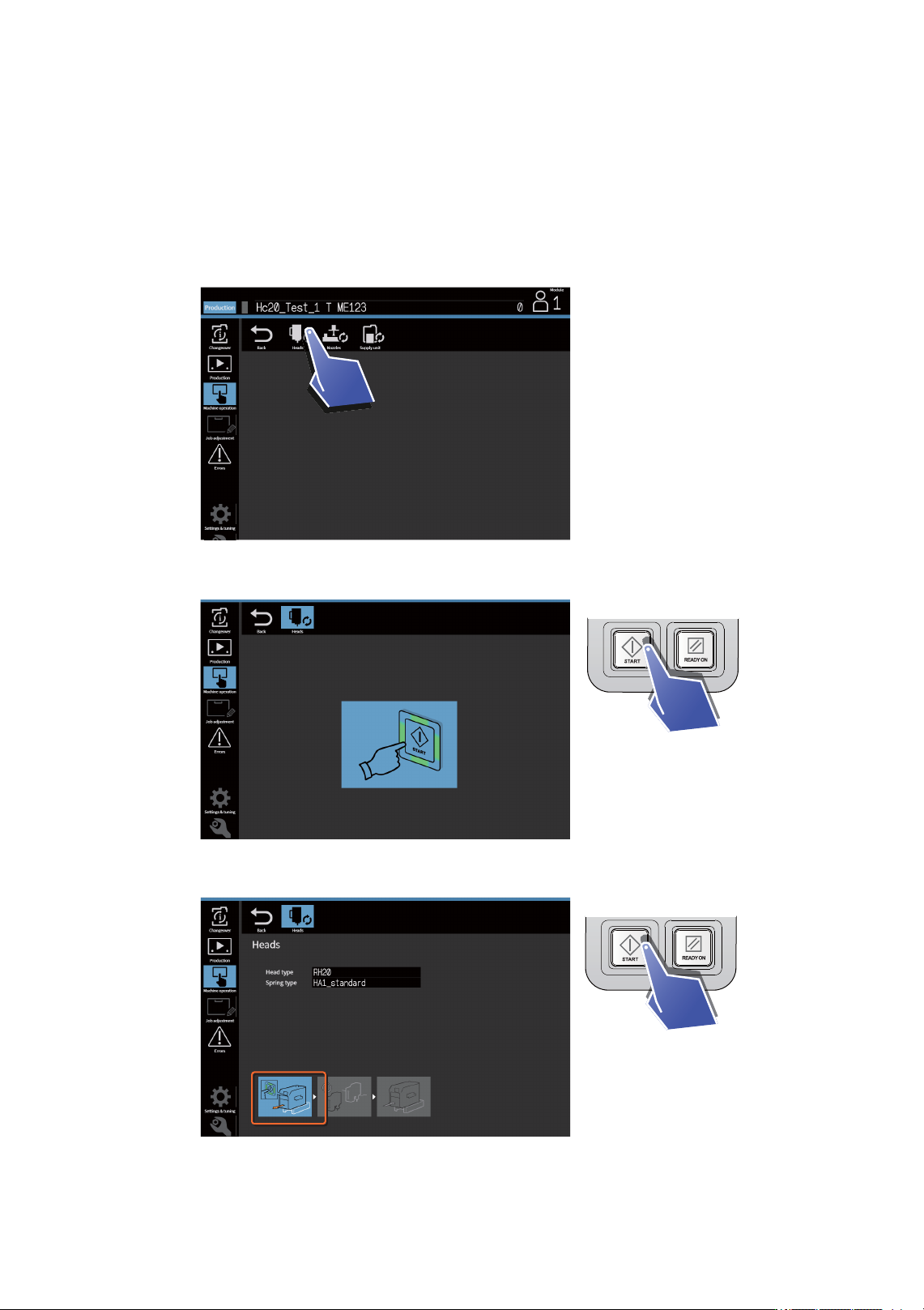

6.4.3 工作头
根据模组上搭载的供料设备不同，操作步骤也不一样。
运用供料器箱时
1. 请点击 [ 工作头 ]。
2. 请点击 [START] 按钮。将装在工作头上的吸嘴返还到吸嘴置放台内。
3. 显示模组拉出向导。请点击 [START] 按钮。
4. 请平缓地拉出模组。
48SYS-0240c
48SYS-0241c
48SYS-0251c
