识别临时生产的电路板的方法。
如果 AOI 检查时出现报错，则可以通过以下步骤来识别执行 “auto final offset” 测定后生产的电路板。
1. 请在Line Console上调出[机器事件日志]。请通过[OperationLog]项目确认将APAM补正设置为“不
使用”的时间。
2. 请通过Nexim的Profiler功能确认电路板的[生产开始日期]和[生产结束日期]与上述设置时间进行比
较，就可以找出临时生产的电路板。
8. 功能设置、调整的各指令 SYS-NXTR-015S0
426 NXTR 系统手册
8.7.5 运板
介绍选择 [ 运板 ] 分类时的相关设置。
停板位置补正功能设定
在进板或验板时，设置固定停板位置。用于受电路板重量或形状而导致停板位置分散时。
• 进板 ( 通道 1)[mm]: 输入补正值
• 电路板检测 ( 通道 1)[mm]: 输入补正值
• 进板 ( 通道 2)[mm]: 输入补正值
• 电路板检测 ( 通道 1)[mm]: 输入补正值
夹板设定
用于如果夹具发生不良，在夹紧电路板之前读取基准定位点有可能不准时。请设置从完成夹板后到读取基
准定位点的的时间。
• 夹板等待时间 ( 通道 1)[msec]: 输入时间
• 夹板等待时间 ( 通道 2)[msec]: 输入时间
运板动作设定
这是重新定位电路板后重读定位点的功能。要启用该功能，请完成以下设置。
• 电路板确认重试 : 选择 [ 使用 ]
48SYS-0413b-S
SYS-NXTR-015S0 8. 功能设置、调整的各指令
NXTR 系统手册
427
8.7.6 料盘单元
介绍选择 [ 料盘单元 ] 分类时的相关设置。
吸取压入量设定

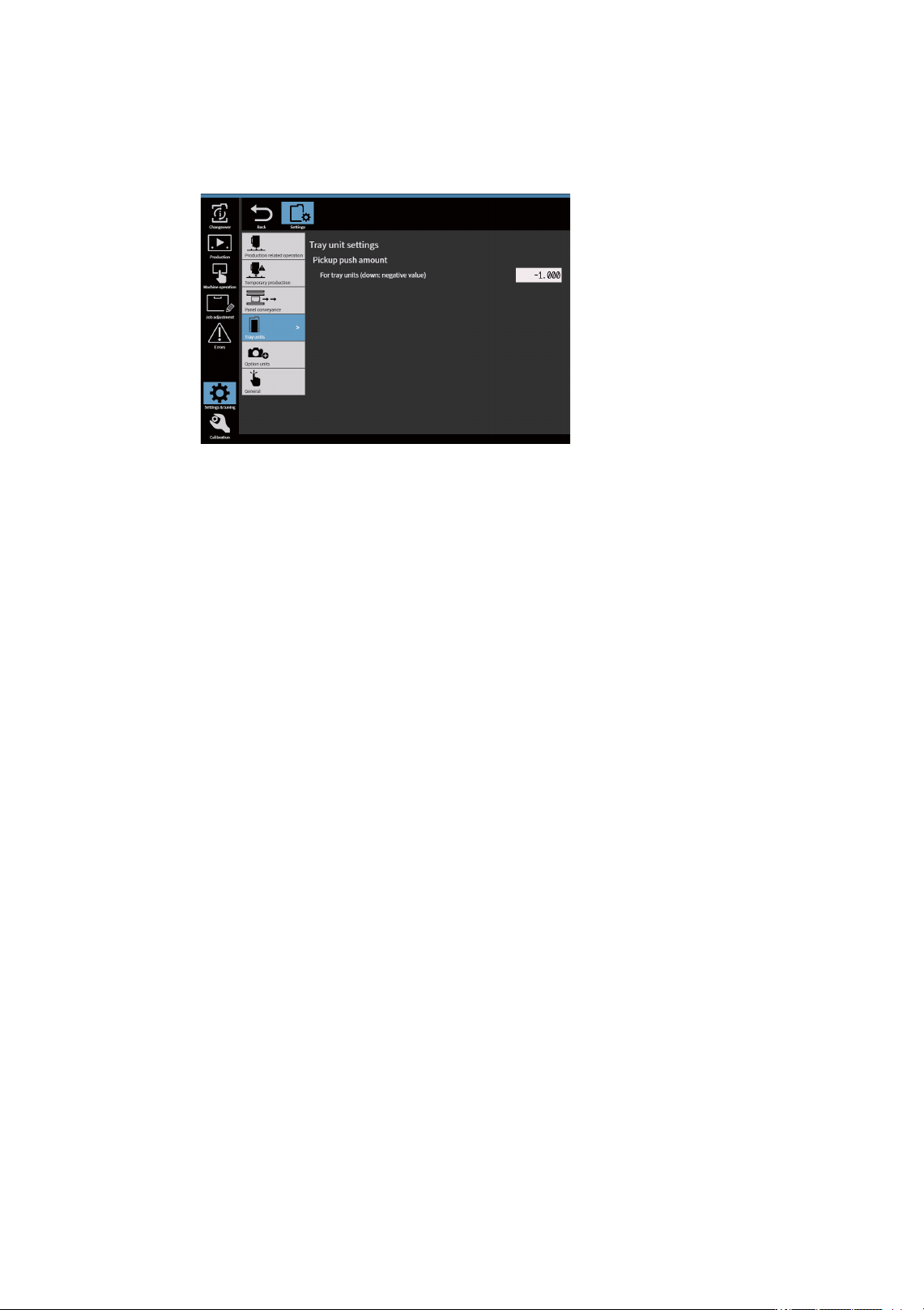

设置吸取盘装元件时，吸嘴的压入量。用于因料盘变形而导致吸取高度不稳定时。
• 使用料盘单元时 （下方向：负值）: 输入压入量 (mm)
48SYS-0414b-S
