3. 生产的准备 SYS-NXTR-015S0 218 NXTR 系统手册 作业步骤 1. 请拆除螺丝并取出销座。 备注 上图是 2R 模组的双搬运轨道的情况。1R 模组以及单搬运轨道的作业方法相同。 2. 请根据支撑销的配置情况安装销座。 然后，请将支撑销配置到支撑 板上。 48SYS-0667 48SYS-0670
SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
217
3.10.4 如何变更销座的安装位置 (V 版搬运轨道 )
请根据支撑销的配置范围变更销座的安装位置。
注意事项
以下是作业时的注意事项。
危险
• 体内装有心脏起搏器的人员请勿接近线性马达 ( 作业时与线性马达的距离不得少于 500mm)。
注意
• 请勿将拆除的销座或工具等靠进模组的线性马达附近。销座有可能被磁力吸引而损坏，或者导致操
作员受伤。
• 请勿将磁卡、手表、精密仪器等靠近模组的线性马达附近 (65mm 以内 )。磁场作用可能会导致以上产
品出现故障。
48SYS-0669
3. 生产的准备 SYS-NXTR-015S0
218 NXTR 系统手册
作业步骤
1. 请拆除螺丝并取出销座。
备注
上图是 2R 模组的双搬运轨道的情况。1R 模组以及单搬运轨道的作业方法相同。
2. 请根据支撑销的配置情况安装销座。
然后，请将支撑销配置到支撑板上。
48SYS-0667
48SYS-0670
SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
219

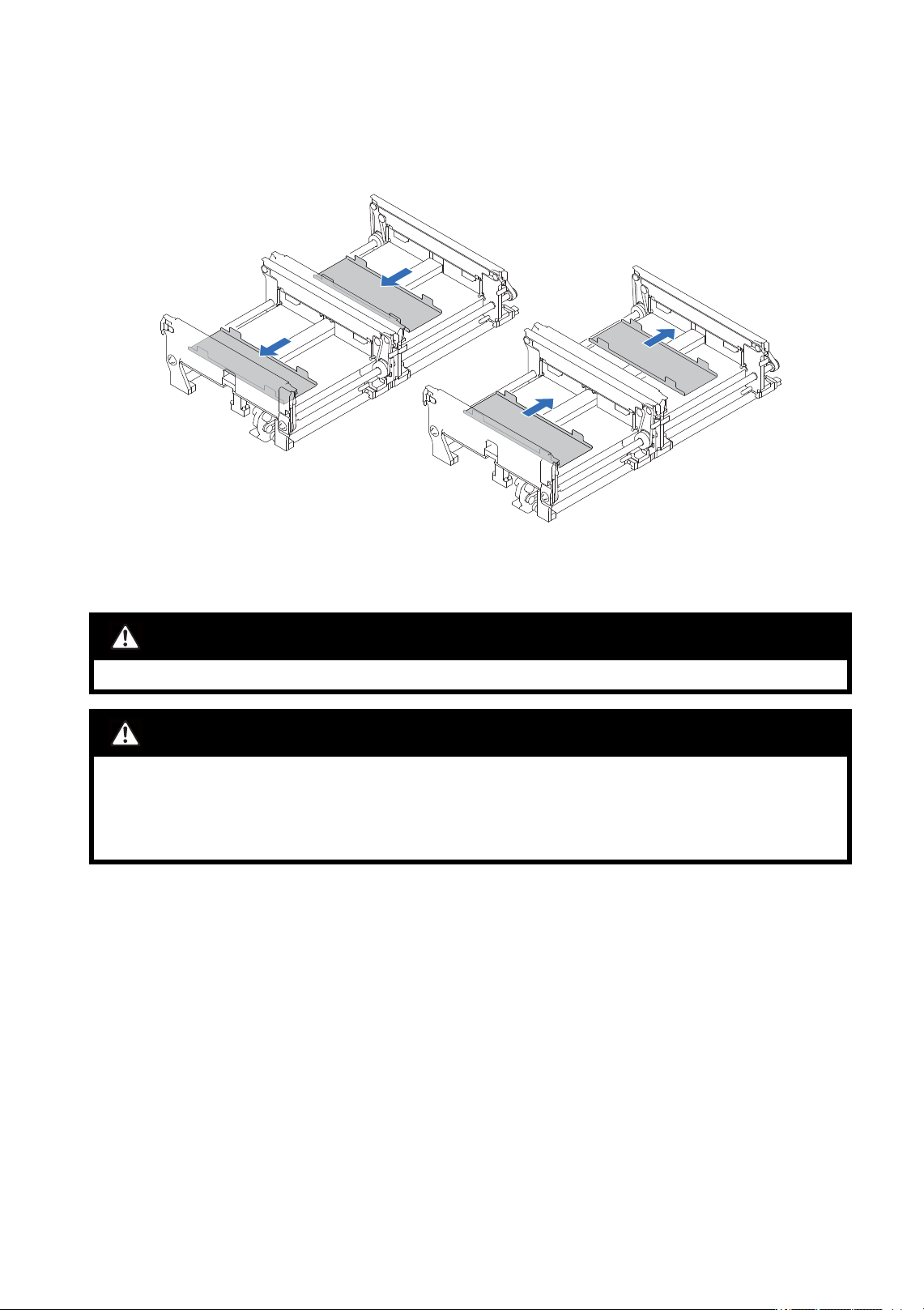

3.10.5 如何更换支撑板 (V 版搬运轨道 )
当出现取出支撑板的作业提示后，请更换支撑板。
通道 1 上搭载的支撑板共有如下 3 种。请根据电路板尺寸挑选一款合适的支撑板。由于通道 2 适用的支撑
板只有 1 种，因此无需更换。
请将通道 2 的支撑板与通道 1 的支撑板位置对齐后再移动。
注意事项
以下是作业时的注意事项。
通道 1 适用的支撑板型号 通道 1 适用的电路板尺寸 (mm)
靠前生产用 165 48 ～ 165
靠前生产用 200 48 ～ 200
标准 48 ～ 280
危险
• 体内装有心脏起搏器的人员请勿接近线性马达 ( 作业时与线性马达的距离不得少于 500mm)。
注意
• 请勿将拆除的支撑板或工具等靠近模组的线性马达附近。支撑板有可能被磁力吸引而损坏，或者导
致操作员受伤。
48SYS-0663
48SYS-0671
