3. 生产的准备 SYS-NXTR-015S0 170 NXTR 系统手册 3.4.5 吸嘴置放台列表 吸嘴置放台的种类如下所示。 识别记号 ( 存放格个数 ) 适用工作头 参考 1 M C1001 (4) RH01, RH02 1R、1RT、2R 模组用 2 M C1002 (10) RH01, RH02 1R 模组用 使用料盘单元 -M 和料盘单元 -RM 时除外 3 M C1003 (14) RH01, RH02 使用料盘单元 -…
SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
169
RH28 工作头适用的吸嘴列表
吸嘴尺寸 (mm) 识别色 吸嘴名
φ 0.2 红色 R047-002-037
φ 0.3 灰色 R047-003-037
φ 0.35 深蓝色 R047-0035-037
φ 0.4 黄色 R047-004-037
φ 0.5 深红色 R047-005-037
φ 0.7 蓝色 R047-007-035
φ 0.8 白色 R047-008-035
φ 1.0 粉色 R047-010-035
φ 1.3 绿色 R047-013-035
φ 1.3 MELF 橙色 R047-013M-035
φ 1.8 浅蓝色 R047-018-035
φ 1.8MELF 橙色 R047-018M-035
φ 2.5 紫色 R047-025-035
φ 2.5 MELF 橙色 R047-025M-035
φ 2.5 G 紫色 R047-025G-035
宽吸嘴 (S) R047-006WRS-037
宽吸嘴 (M) R047-011WRM-035
宽吸嘴 (L) R047-018WRL-035
3. 生产的准备 SYS-NXTR-015S0
170 NXTR 系统手册

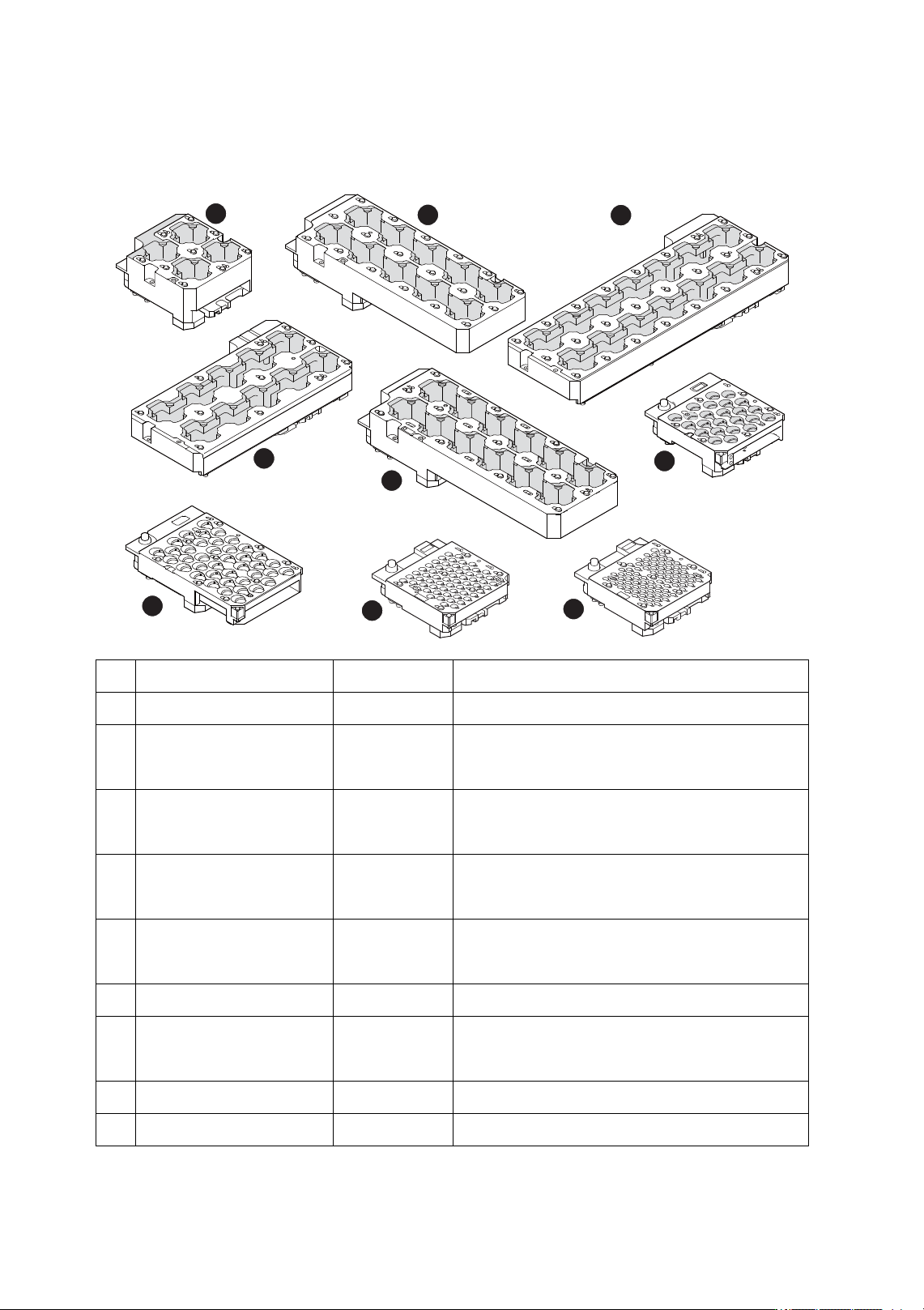

3.4.5 吸嘴置放台列表
吸嘴置放台的种类如下所示。
识别记号 ( 存放格个数 ) 适用工作头 参考
1 MC1001 (4) RH01, RH02 1R、1RT、2R 模组用
2 MC1002 (10) RH01, RH02 1R 模组用
使用料盘单元 -M 和料盘单元 -RM 时除外
3 MC1003 (14) RH01, RH02 使用料盘单元 -RM/RMT 时
使用 3D 共面性检查时除外
4 MC1004 (10) RH01, RH02 使用料盘单元 M、使用料盘单元 -RM/RMT 时
使用 3D 共面性检查时
5 MC1006 (12) RH01, RH02 1R 模组用
使用料盘单元 -M 和料盘单元 -RM 时除外
6 MB1001 (24) RH08 -
7 MB1002 (40) RH08 1R 模组用
使用料盘单元 -M 和料盘单元 -RM 时除外
8 MA1002 (62) RH20 -
9 MF1002 (87) RH28 -
48SYS-0139c
MC1001
1
MC1002
2
MC1003
3
MF1002
9
4
MC1004
MB1001
6
MA1002
8
MB1002
7
MC1006
5
SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
171
3.5 供料单元的装卸
将 Job 指定的供料单元搭载到模组上。
此外，更换供料设备的种类 ( 比如，从供料器箱更换为料盘单元或 MFU 等 ) 时，需要变更模组的连接部位
以及料带输送槽。详细内容请参看 《NXTR 机械手册》的 “8. 供料单元的换线 ”。
3.5.1 供料单元的换线向导
如果供料器箱、料盘单元、MFU 等搭载于模组使用的供料设备与 Job 指定的供料设备不一致，换线按键显
示为橙色。
请选择 [ 换线 ]-[ 供料单元 ]。也可以直接点击供料单元更换向导的图标。
显示供料单元的更换向导。
1 供料单元的更换向导。
显示 Job 所指定的单元。
48SYS-0150d
1
