SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
171
3.5 供料单元的装卸
将 Job 指定的供料单元搭载到模组上。
此外，更换供料设备的种类 ( 比如，从供料器箱更换为料盘单元或 MFU 等 ) 时，需要变更模组的连接部位
以及料带输送槽。详细内容请参看 《NXTR 机械手册》的 “8. 供料单元的换线 ”。
3.5.1 供料单元的换线向导
如果供料器箱、料盘单元、MFU 等搭载于模组使用的供料设备与 Job 指定的供料设备不一致，换线按键显
示为橙色。

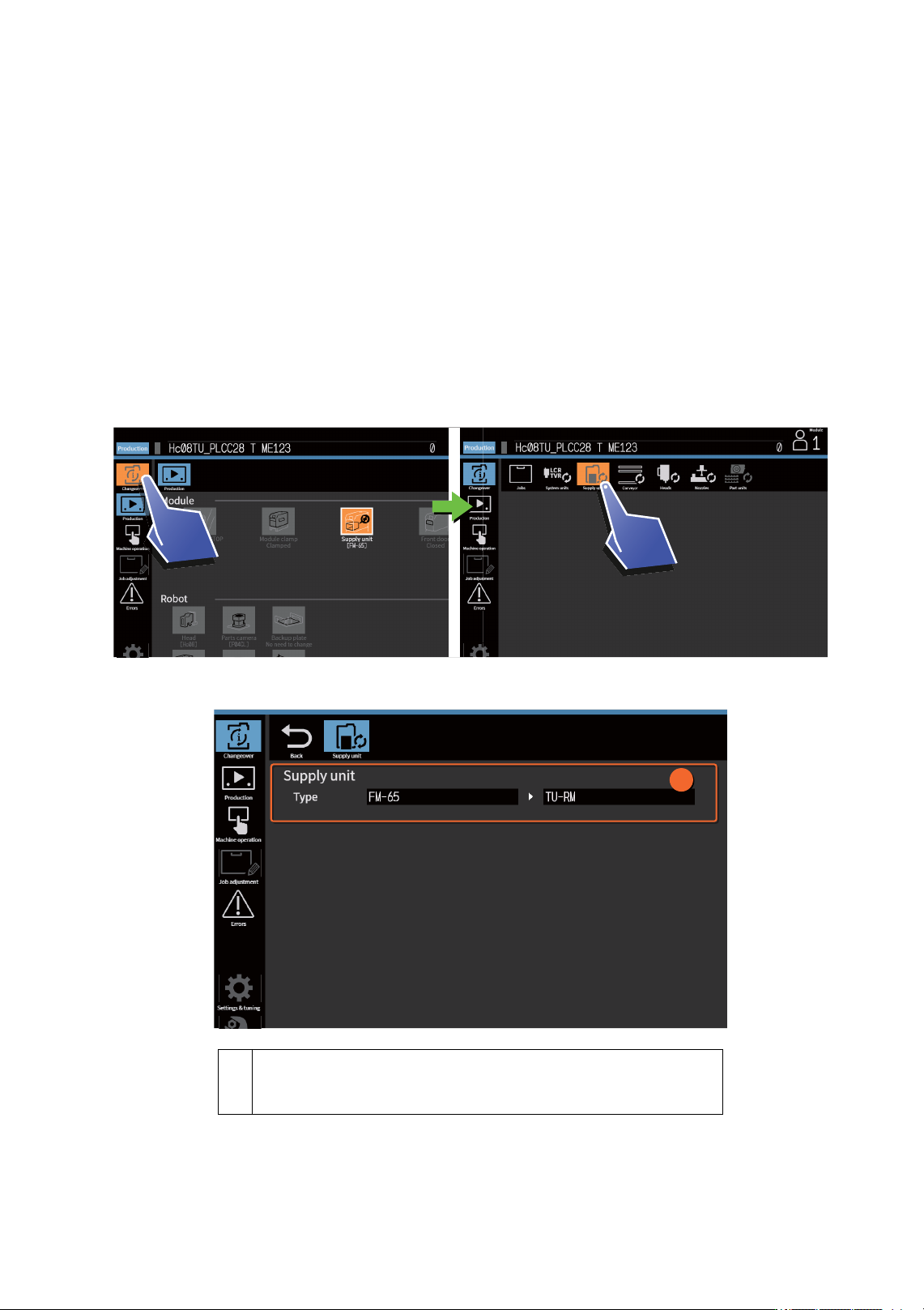

请选择 [ 换线 ]-[ 供料单元 ]。也可以直接点击供料单元更换向导的图标。
显示供料单元的更换向导。
1 供料单元的更换向导。
显示 Job 所指定的单元。
48SYS-0150d
1
48SYS-0162c
3. 生产的准备 SYS-NXTR-015S0
172 NXTR 系统手册
3.5.2 如何拆除料盘单元 -RM/RMT
请根据操作界面的提示拆卸料盘单元。
注意事项
操作时的注意事项如下所示。
• 请勿在搭载盘装元件的状态下移动料盘单元。盘装元件有可能移位，料盘有可能从料盘单元中飞
出。
• 向机器搭载、取出料盘单元时，请勿撞击机器。机器有可能受损。
• 在启用运转准备确认功能的机器上，当显示 [START] 按钮按下提示时，[READY ON] 按钮会闪烁。
请先按闪烁的 [READY ON] 按钮，然后再按 [START] 按钮。( 关于更多内容，请参考 “2.3.2 关于
运转准备确认和 [READY ON] 按钮 ”)
操作步骤

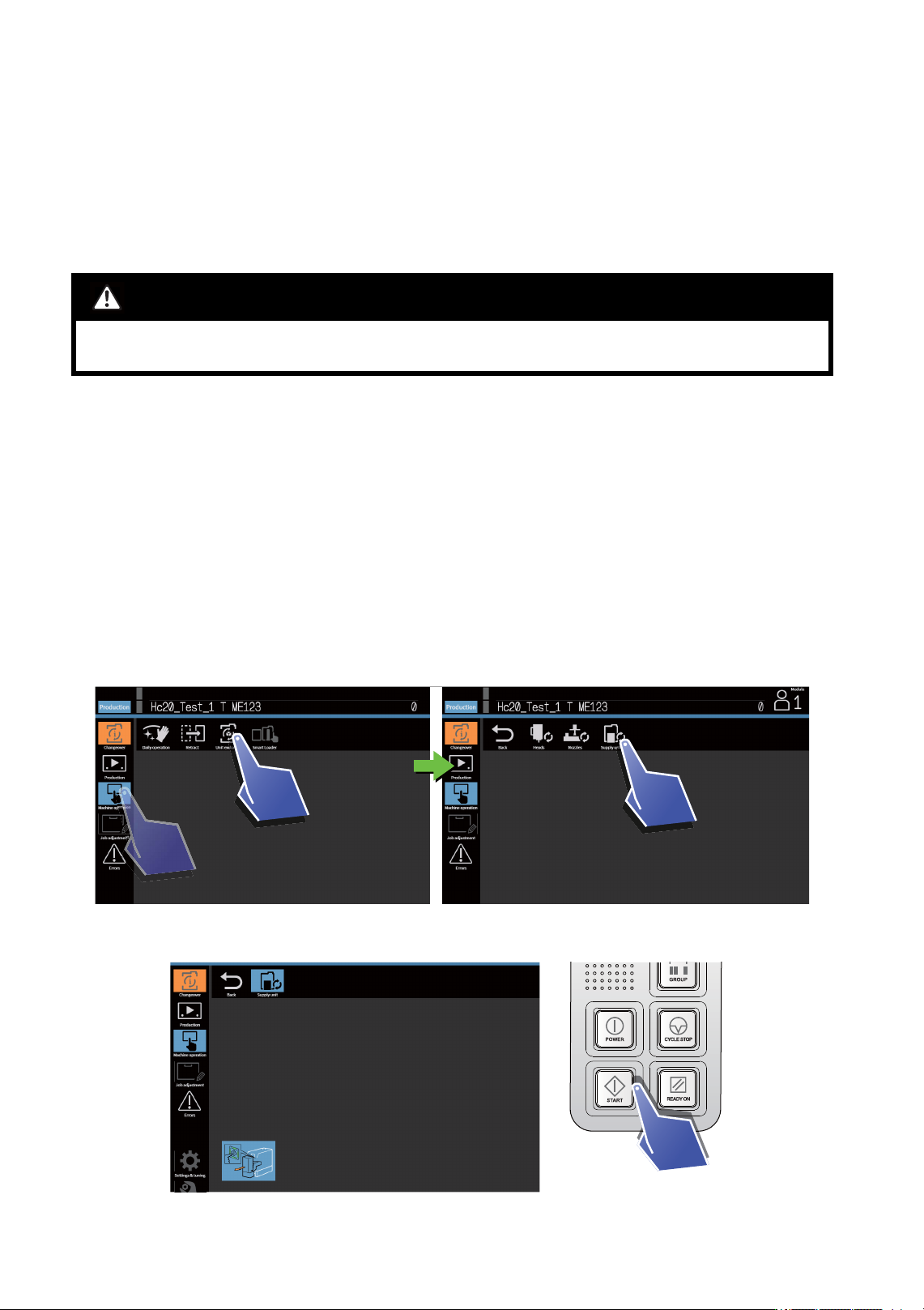

1. 显示供料单元的更换向导时，请选择 [ 机器操作 ]-[ 更换 ]-[ 供料单元 ]。
2. 请点击 [START] 按钮。料盘单元被松开。
警告
• 从机器取出料盘单元后，请锁住脚轮。如果底面不平整，取出的料盘单元可能突然移动而撞伤相关
人员。
48SYS-0168c
48SYS-0169b
SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
173

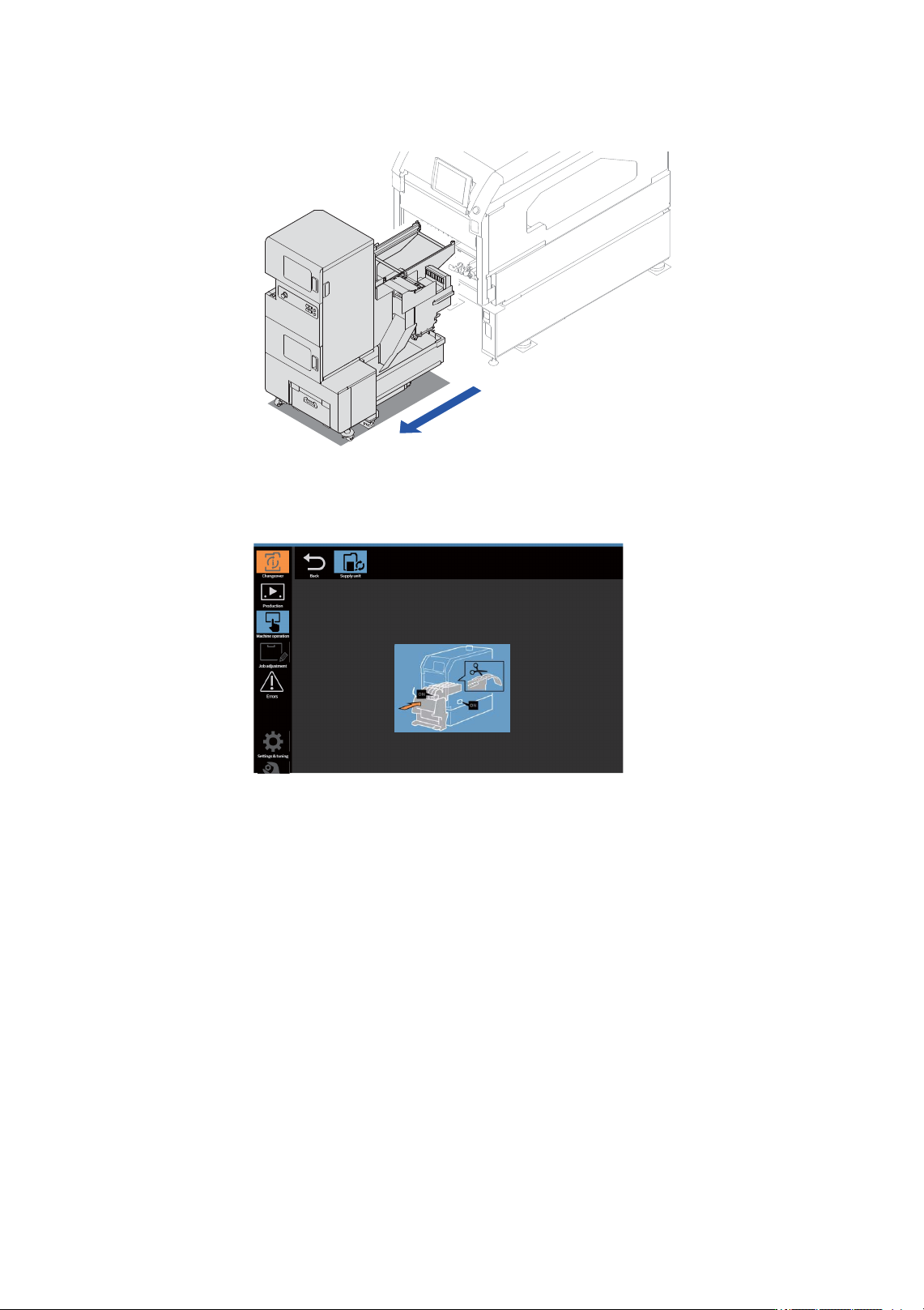

3. 请使料盘单元向后退，然后从机器上取出。
4. 请锁住脚轮，以免料盘单元突然移动。
5. 操作界面上显示出请搭载 Job 所指定的供料单元的向导。
48SYS-0145
48SYS-0142d
