SYS-NXTR-015S0 13. 问题解答 NXTR 系统手册 539 14. 将 CFast 卡从计算机上取出，并安装到控制器板上。 a. 请将 CFast 卡插入控制器板。 b. 请安 装锁扣 ( 需用 1 颗螺丝进行固定 )。( 螺丝的紧固扭矩： 0.49Nm) c. 请安装控制器板 ( 需用 4 根螺栓进行固定 )。( 螺栓的紧固扭矩： 3.92Nm) 15. 请安装侧盖。( 埋头螺丝的紧固扭矩：1.96Nm、螺丝的紧固扭矩…
13. 问题解答 SYS-NXTR-015S0
538 NXTR 系统手册
11. 请在 [Disk] 中选择连接了 CFast 卡的驱动器，并在 [Type] 中选择 “SMARTLOADER_CFAST”。完成
设置后，请点击 [Write]。
12. 将显示出最终确认对话框。点击 [OK] 键，开始写入。取消写入时，请点击 [Cancel] 键。
备注
如果设置了计算机的 USB 设备使用限制，会弹出以下对话框。请解除限制后再次进行写入。
13. 导入完成后将显示出完成的对话框。
48SYS-0860
48SYS-0466
48SYS-0536
48SYS-0467
SYS-NXTR-015S0 13. 问题解答
NXTR 系统手册
539

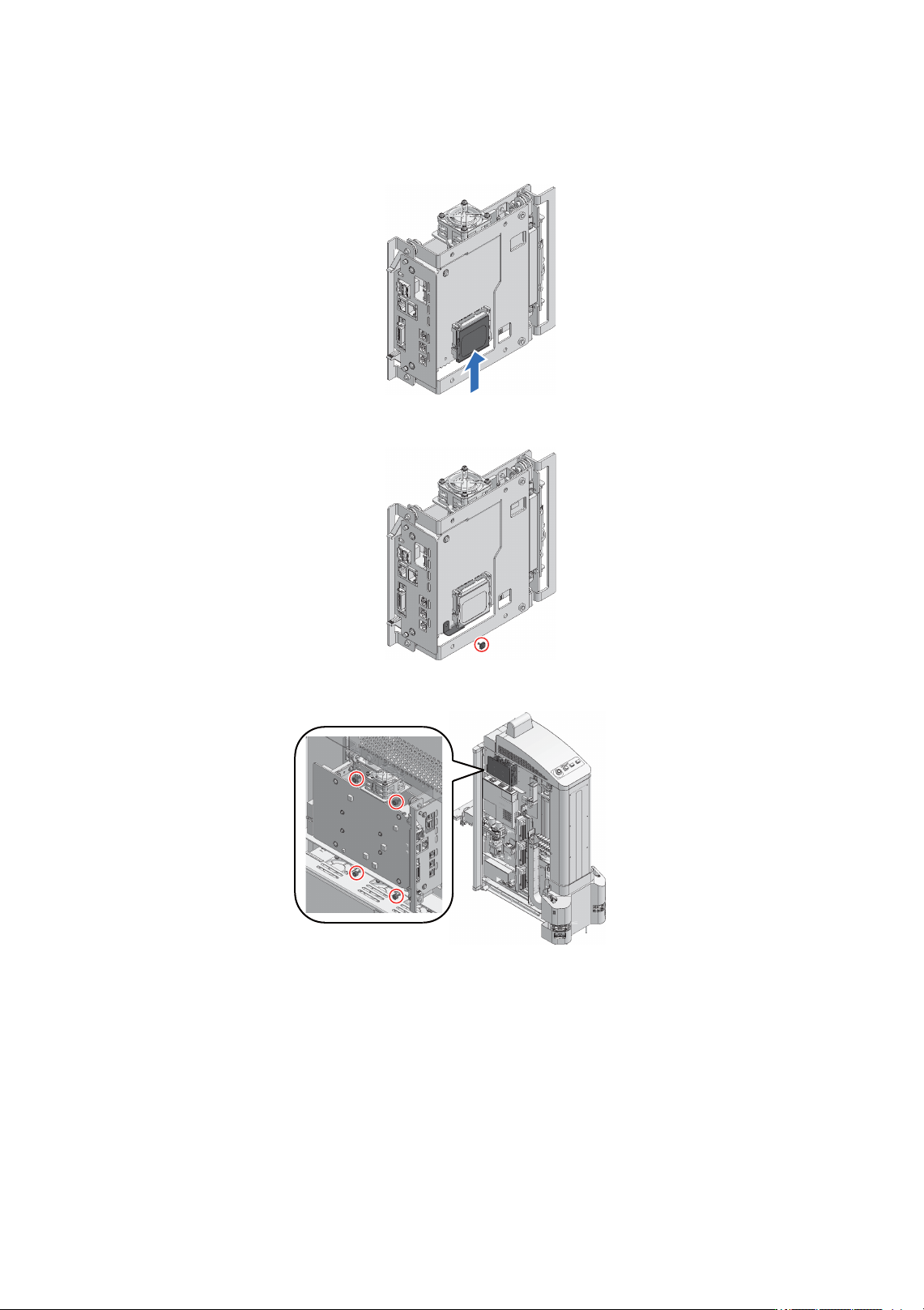

14. 将 CFast 卡从计算机上取出，并安装到控制器板上。
a. 请将 CFast 卡插入控制器板。
b. 请安装锁扣 ( 需用 1 颗螺丝进行固定 )。( 螺丝的紧固扭矩： 0.49Nm)
c. 请安装控制器板 ( 需用 4 根螺栓进行固定 )。( 螺栓的紧固扭矩： 3.92Nm)
15. 请安装侧盖。( 埋头螺丝的紧固扭矩：1.96Nm、螺丝的紧固扭矩：1.65Nm)
CFast 卡的修复到此结束。
48SYS-0867
48SYS-0865
48SYS-0858
13. 问题解答 SYS-NXTR-015S0
540 NXTR 系统手册
13.4 LCU 不启动
按照正确步骤操作却无法启动 LCU 时，有可能是以下原因。
• LCU 的电源线连接不正确
• LCU 发生故障
请先确认 LCU 的电源线正常，并且连接正确。
电源线连接无误却无法启动 LCU 时，可能是 LCU 发生故障。这种情况下，请联系本公司的售后服务或代
理商。
13.5 无法访问 Fuji Line Console( 生产线控制台 )
通过浏览器访问 Fuji Line Console，屏幕上却不显示 Line Console 的界面时，有可能是以下原因。
• LCU 的电源线、网线连接不正确
• LCU 发生故障
请先确认 LCU 的电源线以及网线正常，并且连接正确。
如果电缆连接无误却不显示 Fuji Line Console 的界面，则有可能是 LCU 发生故障。这种情况下，请联系
本公司的售后服务或代理商。
另外，能访问 Fuji Line Console，却不能通过 [ 跟踪数据 ] 获取可追溯数据或通过 [Image explorer] 调出
影像失败时，是 LCU 的 D 驱动器发生故障。这种情况下需要更换 D 驱动器，更换时请联系本公司的售后
服务或代理商。
