SYS-NXTR-015S0 6. 机器操作的各种指令 NXTR 系统手册 385 3. 请点击执行键。 4. 按下智能加载车的 [READY ON] 按键后，请按 [START] 键。被选夹具动作。 48SYS-0393b 48SYS-0450
6. 机器操作的各种指令 SYS-NXTR-015S0
384 NXTR 系统手册

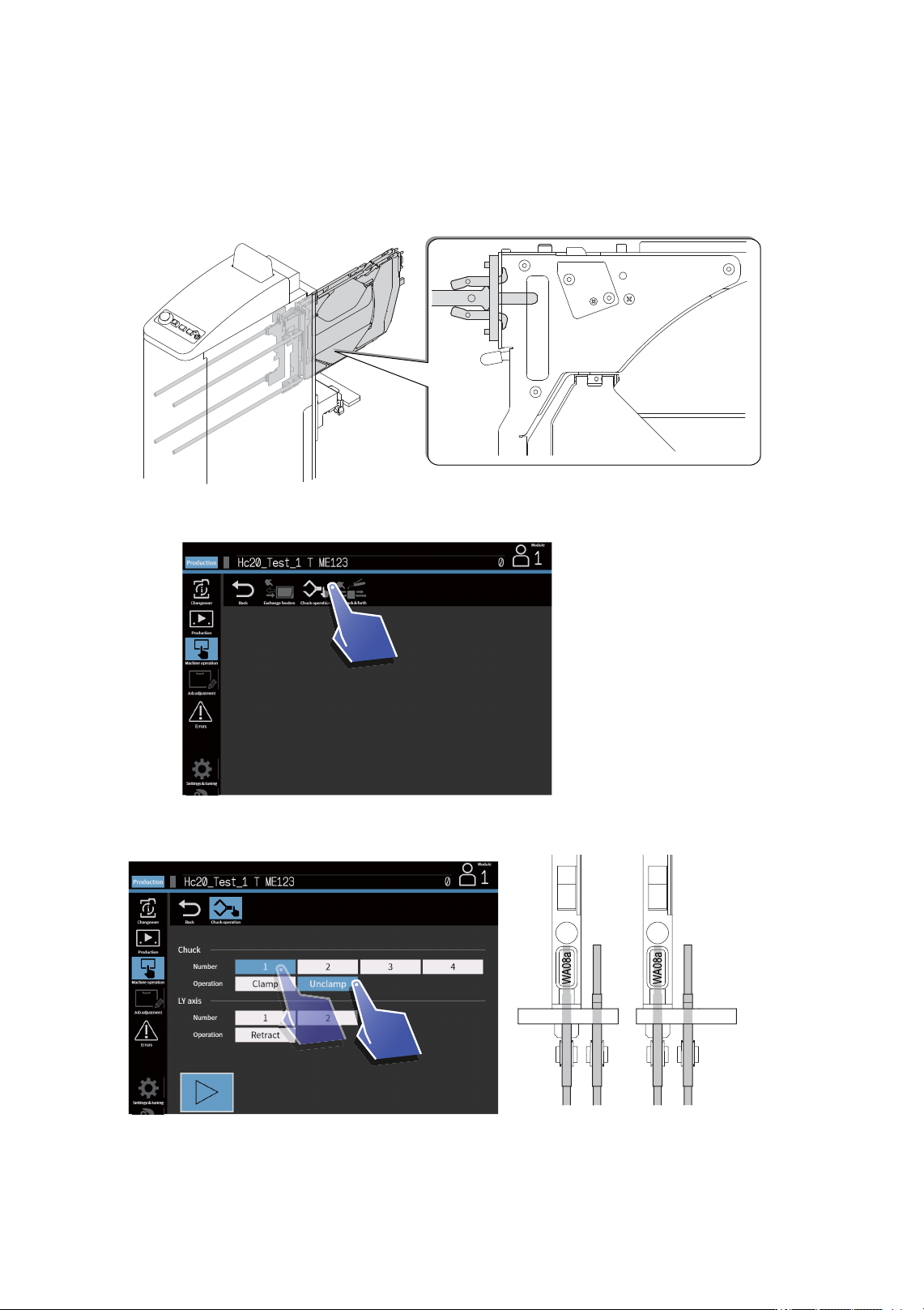

6.5.2 夹紧操作
供料器的夹紧与松开
通过智能加载车进行盒式供料器的夹紧与松开。
1. 请点击 [ 夹紧操作 ]。
2. 智能加载车上配有 4 个夹具。请选择夹具号与操作内容 （Clamp/Unclamp）。
48SYS-0390
48SYS-0391b
48SYS-0392b
12 34
SYS-NXTR-015S0 6. 机器操作的各种指令
NXTR 系统手册
385

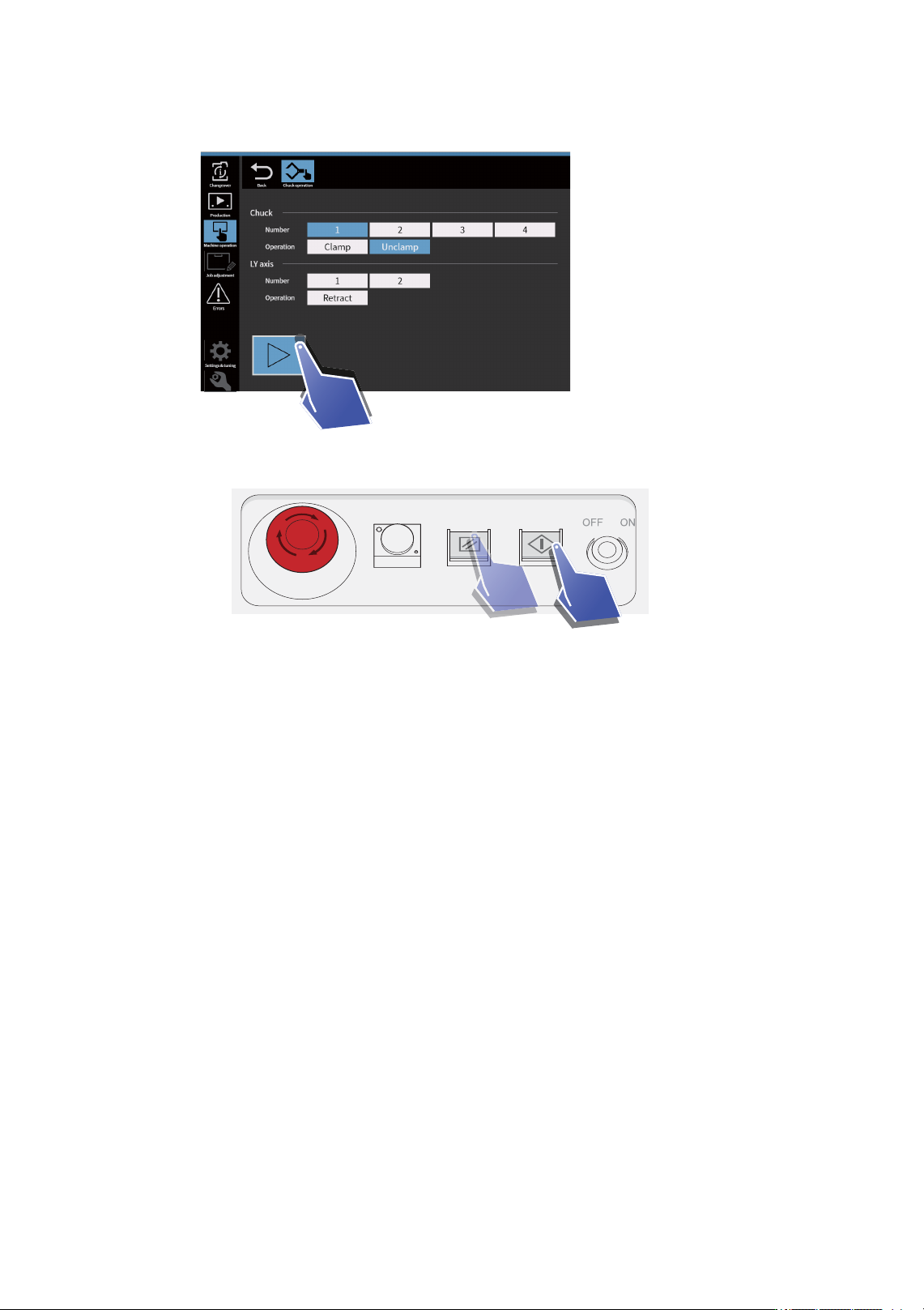

3. 请点击执行键。
4. 按下智能加载车的 [READY ON] 按键后，请按 [START] 键。被选夹具动作。
48SYS-0393b
48SYS-0450
6. 机器操作的各种指令 SYS-NXTR-015S0
386 NXTR 系统手册

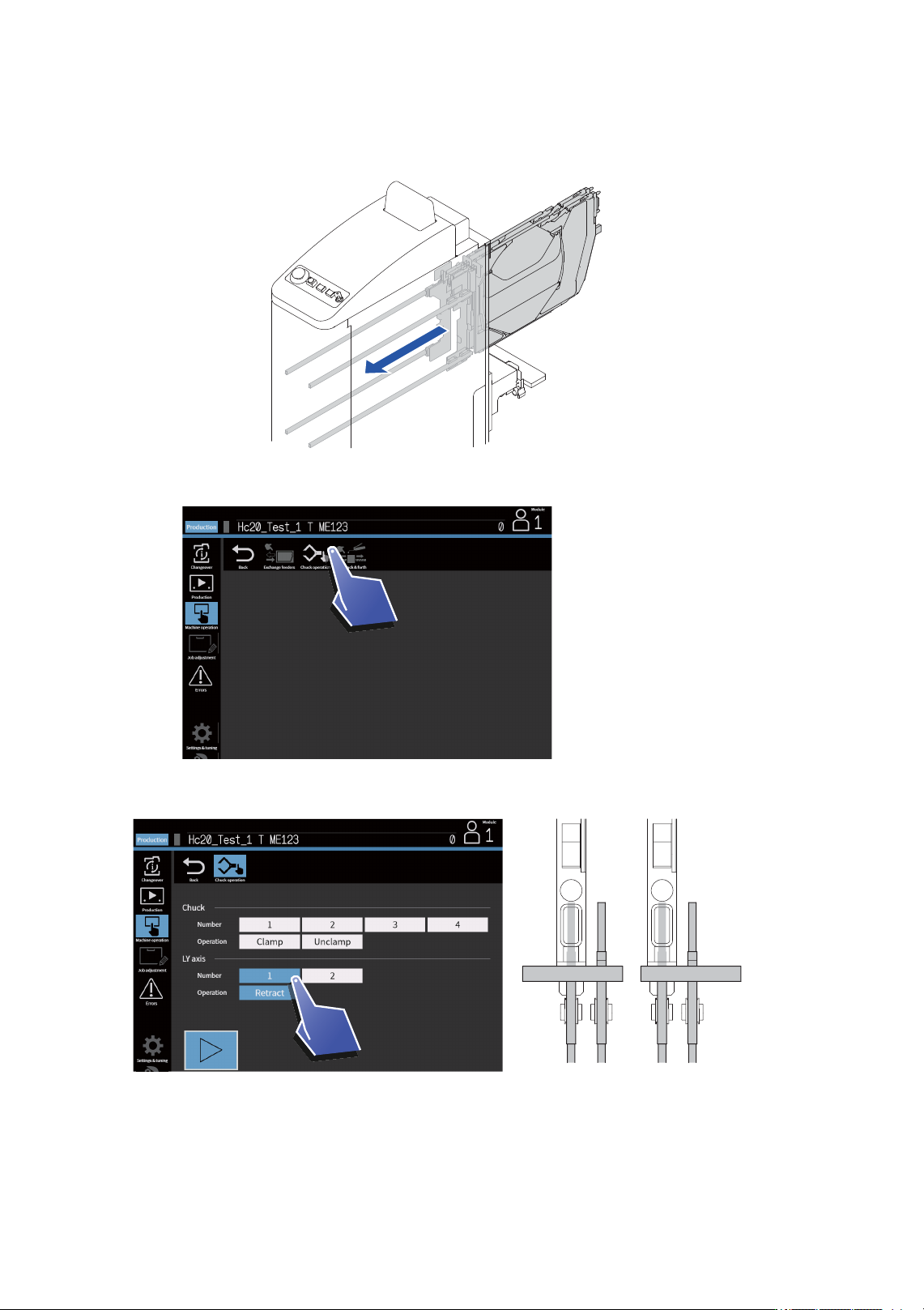

LY 轴的后退
进行 LY 轴的后退动作。
1. 请点击 [ 夹紧操作 ]。
2. LY 轴分为左右两个。请选择操作侧的轴。
48SYS-0394
48SYS-0391b
48SYS-0395b
12
