4. 生产时的作业 SYS-NXTR-015S0 298 NXTR 系统手册 4.12 跟踪数据的获取与保存 如果运转时发生异常，跟踪数据将被 保存于 LCU 内。请获取跟踪数据 并有效用于故障排除。 此外，如果保存数据的总数超 过 500GB，则从最旧数据开始依次 删除。 4.12.1 如何获取跟踪数据 请访问 Line Console 获取可跟踪性数据。作为使用的网页浏览器，推荐 Google Chrome 或 Microsoft …
SYS-NXTR-015S0 4. 生产时的作业
NXTR 系统手册
297
4. 请踩住脚踏板将供料器箱搭载到缓存站上。
5. 请按 [MAGAZINE CLAMP] 按钮。
6. 请握住两侧手柄向外拉出 FMC。
48SYS-0121a
48SYS-0122a
48SYS-0087a
1
2
4. 生产时的作业 SYS-NXTR-015S0
298 NXTR 系统手册
4.12 跟踪数据的获取与保存
如果运转时发生异常，跟踪数据将被保存于 LCU 内。请获取跟踪数据并有效用于故障排除。
此外，如果保存数据的总数超过 500GB，则从最旧数据开始依次删除。
4.12.1 如何获取跟踪数据
请访问 Line Console 获取可跟踪性数据。作为使用的网页浏览器，推荐 Google Chrome 或 Microsoft
Edge。
1. 请启动浏览器并在地址栏中输入以下地址。
• LCU 的计算机名 ( 或 IP 地址 )/lcuweb/
2. 请从 [SETTINGS] 的菜单选择 [Acquire machine information]-[Trace data]。
48SET-0267-E
48SYS-0423-E
SYS-NXTR-015S0 4. 生产时的作业
NXTR 系统手册
299

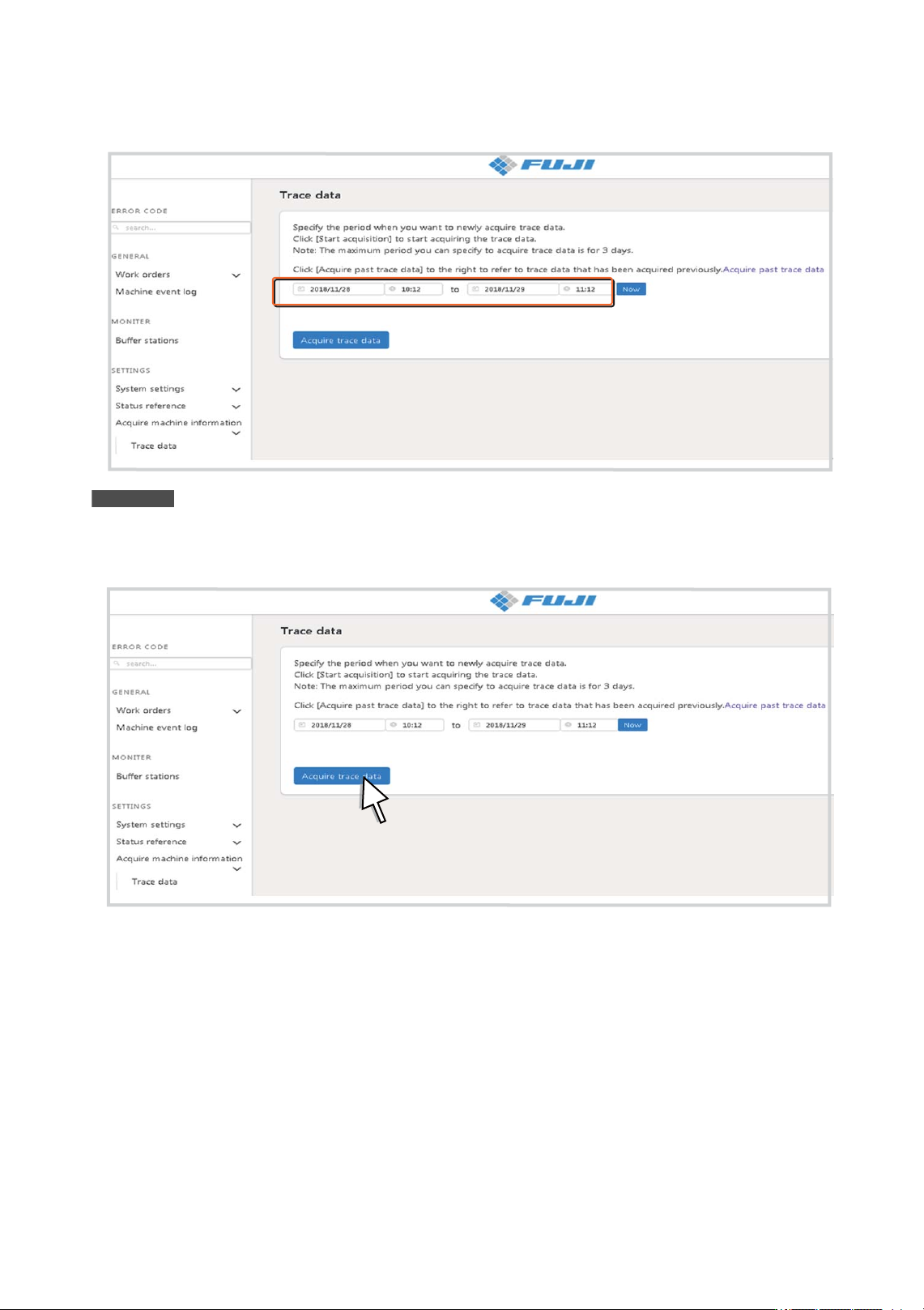

3. 请设置保存跟踪数据的时间段。
备注
默认从 1 小时前开始保存。
4. 请单击 [Acquire trace data] 按键，获取跟踪数据。
48SYS-0433-E
48SYS-0434-E
