6. 机器操作的各种指令 SYS-NXTR-015S0
364 NXTR 系统手册

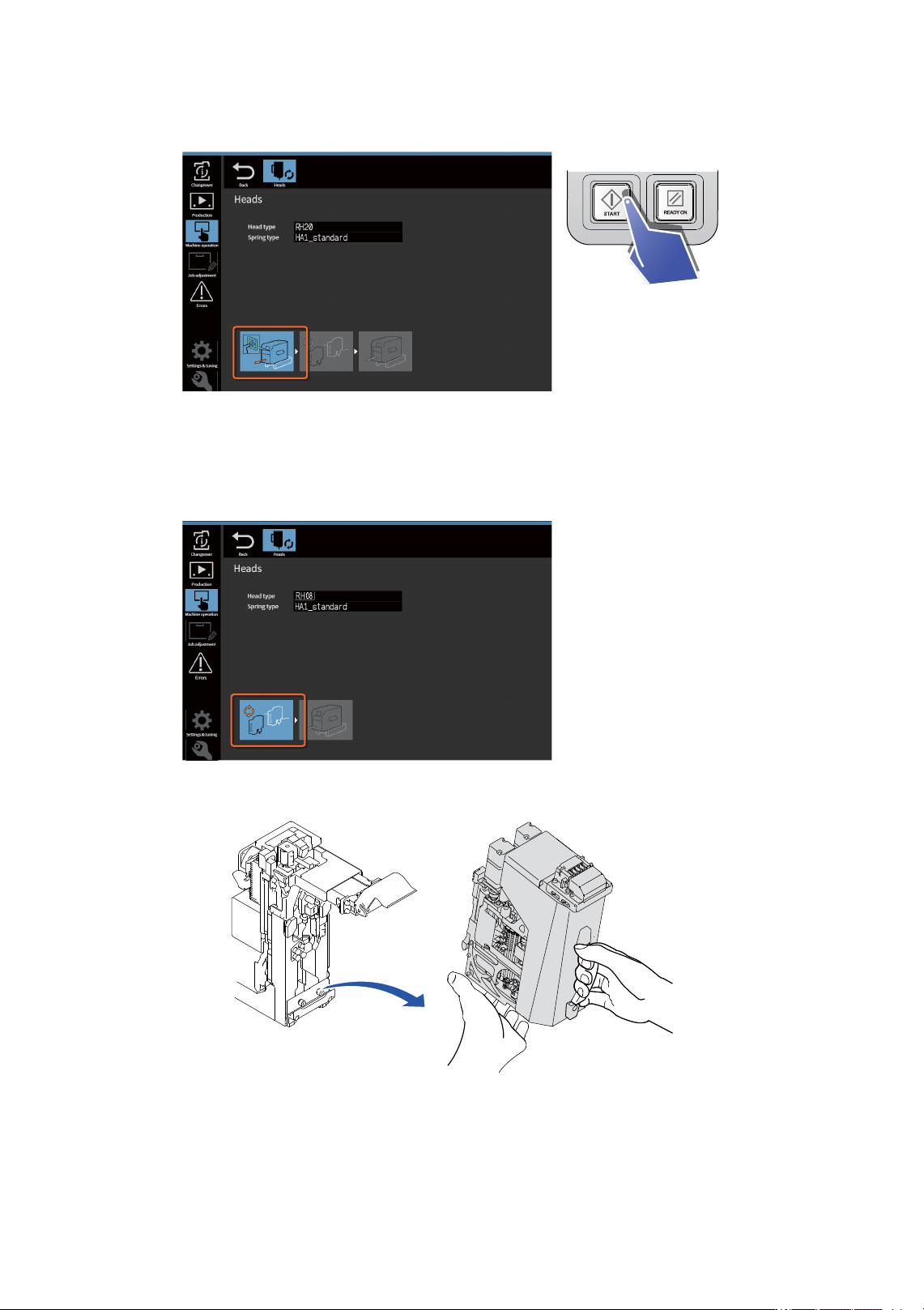

3. 显示模组拉出的向导。请点击 [START] 按键。
4. 请平缓地拉出模组。
• 在模组上搭载 MFU 的状态下，可以进行模组拉出作业。
5. 显示贴装工作头的安装提示。
6. 请拆除工作头。( 参考 “2.9.2 如何拆除工作头 ”)
48SYS-0487a
48SYS-0488b
48SYS-0031
SYS-NXTR-015S0 6. 机器操作的各种指令
NXTR 系统手册
365

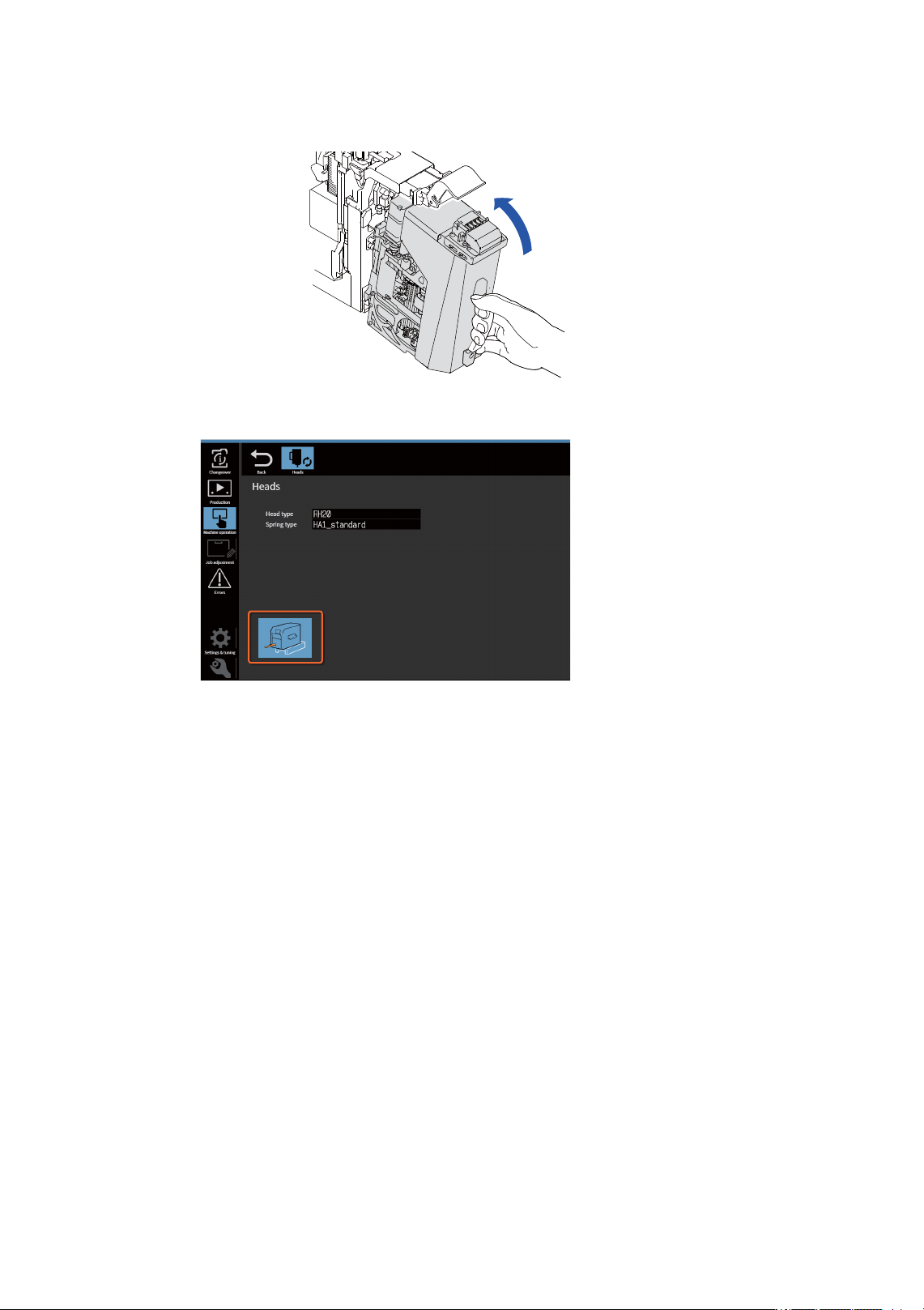

7. 请安装贴装工作头 ( 参考 “3.3.3 如何安装工作头 ”)
8. 显示出模组插入提示。
9. 请平稳地插入模组。
48SYS-0095
48SYS-0253c
6. 机器操作的各种指令 SYS-NXTR-015S0
366 NXTR 系统手册
用料盘供料时
1. 请点击 [ 工作头 ]。
2. 请点击 [START] 按钮。将装在工作头上的吸嘴返还到吸嘴置放台内。
3. 显示料盘单元的取出向导。请点击 [START] 按钮。
4. 请去出料盘单元。
48SYS-0240c
48SYS-0242c
48SYS-0243b
