SYS-NXTR-015S0 2. 基本操作 NXTR 系统手册 69 子菜单栏 选中 1 个主菜单后，其下方显示被选主 菜单内的子菜单。下图为选择机器 操作菜单时显示的子菜单。 向导区 显示面向操作员的作业提示。 1 日常操作 2 避让 3 更换 4 智能加载车操作 48SYS-0005c 13 4 2 48SYS-0007c
2. 基本操作 SYS-NXTR-015S0
68 NXTR 系统手册

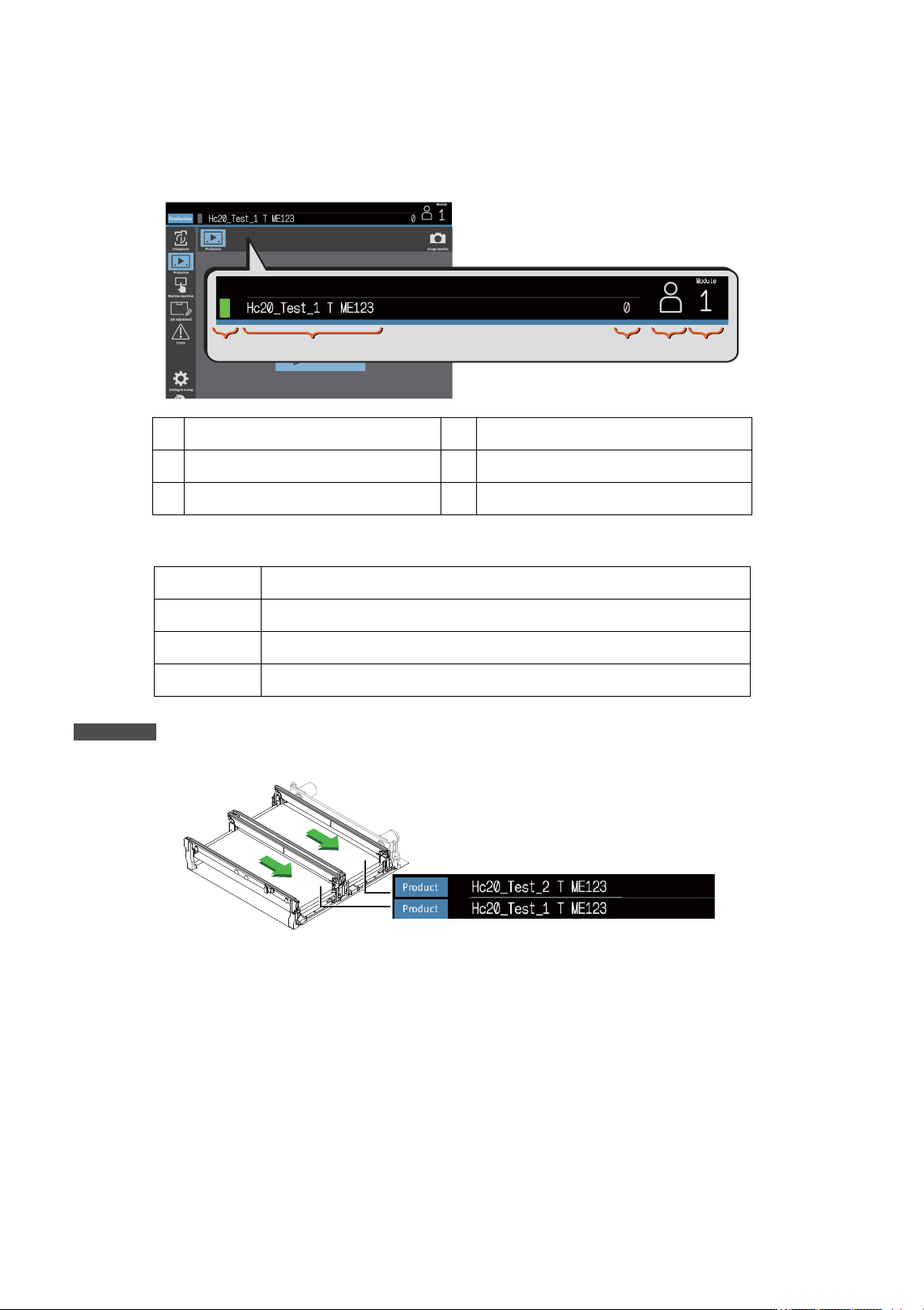

模组编号、Job 名显示栏
显示生产线上模组的编号、分配到模组的 Job 名、各通道上是否有电路板以及生产数量。另外，还会显示
切换登录用户的按键。
根据显示色可判断搬运轨道上是否存在电路板。
备注
模组为双轨规格时，Job 名分为上下 2 层显示。上层显示内侧通道上生产的 Job，下层显示外侧通道上生产的 Job。
1 搬运轨道上是否存在电路板 2 Job 名
3 生产电路板数量 4 账户切换键
5 模组编号
显示色 内容
灰色 搬运轨道上没有电路板。
黄绿色 搬运轨道上有正在生产的电路板。
绿色 搬运轨道上有完成生产的电路板。
48SYS-0004d
21354
48SYS-0006
SYS-NXTR-015S0 2. 基本操作
NXTR 系统手册
69

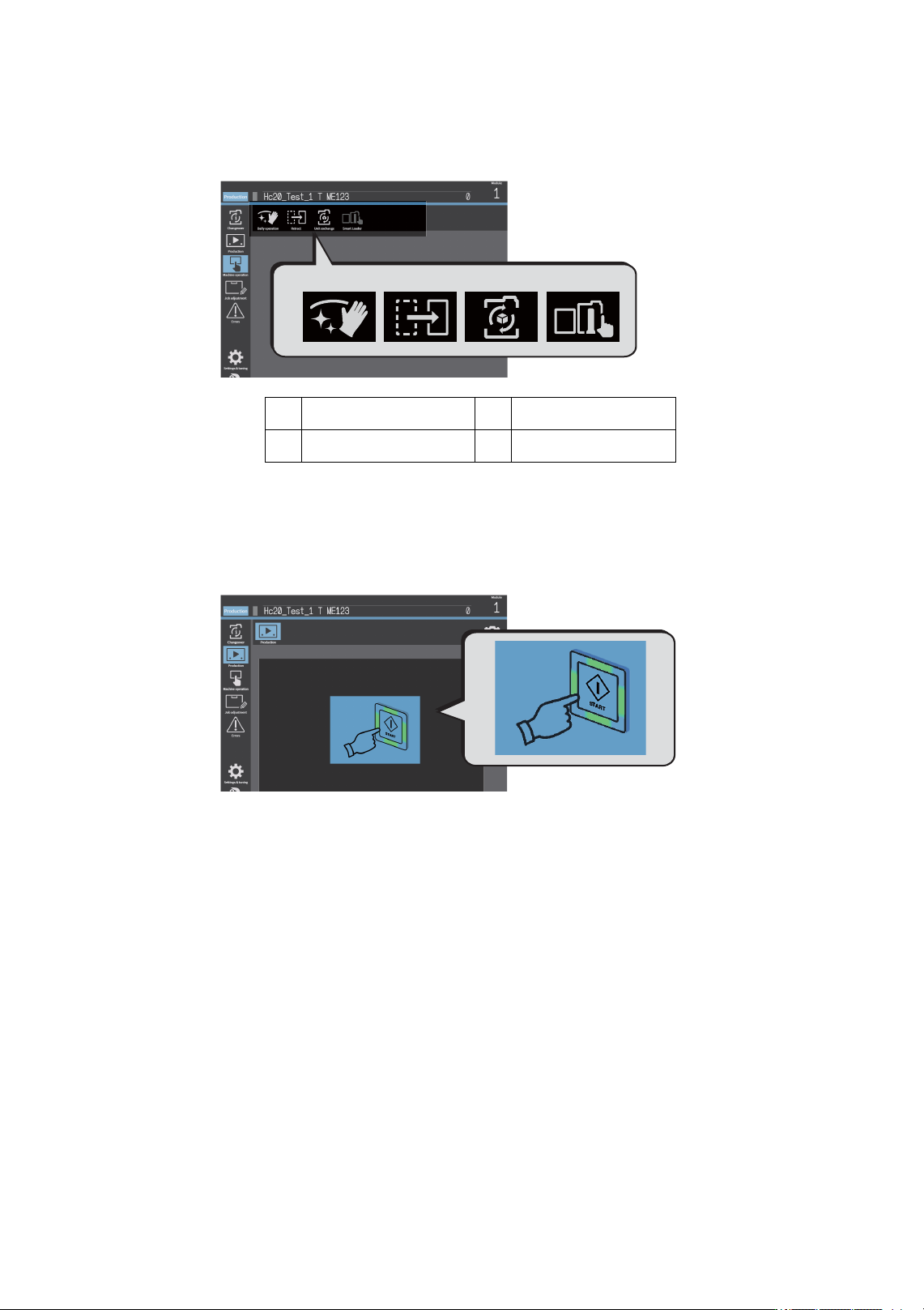

子菜单栏
选中 1 个主菜单后，其下方显示被选主菜单内的子菜单。下图为选择机器操作菜单时显示的子菜单。
向导区
显示面向操作员的作业提示。
1 日常操作 2 避让
3 更换 4 智能加载车操作
48SYS-0005c
1342
48SYS-0007c
2. 基本操作 SYS-NXTR-015S0
70 NXTR 系统手册

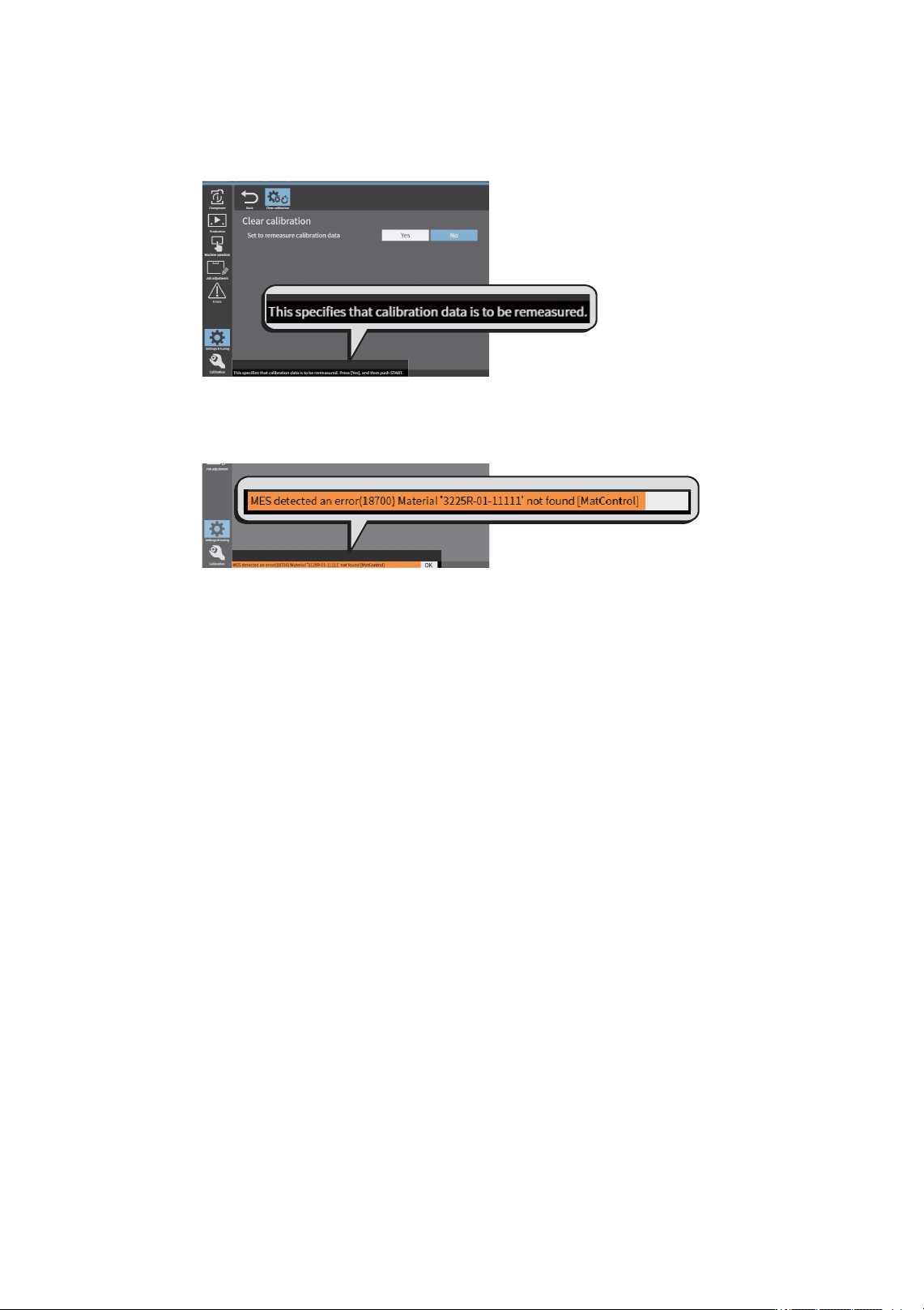

状态显示区
根据需要显示机器的状态以及作业提示信息。
希望被重视的信息背景色显示为橙色。其中需要操作员进行确认时，还会一并显示 [ 确认 ] 键。
确认信息并点击 [ 确认 ] 键，便可删除信息。删除的信息无法再次显示。
48SYS-0525a
48SYS-0526-S
