2. 基本操作 SYS-NXTR-015S0
114 NXTR 系统手册

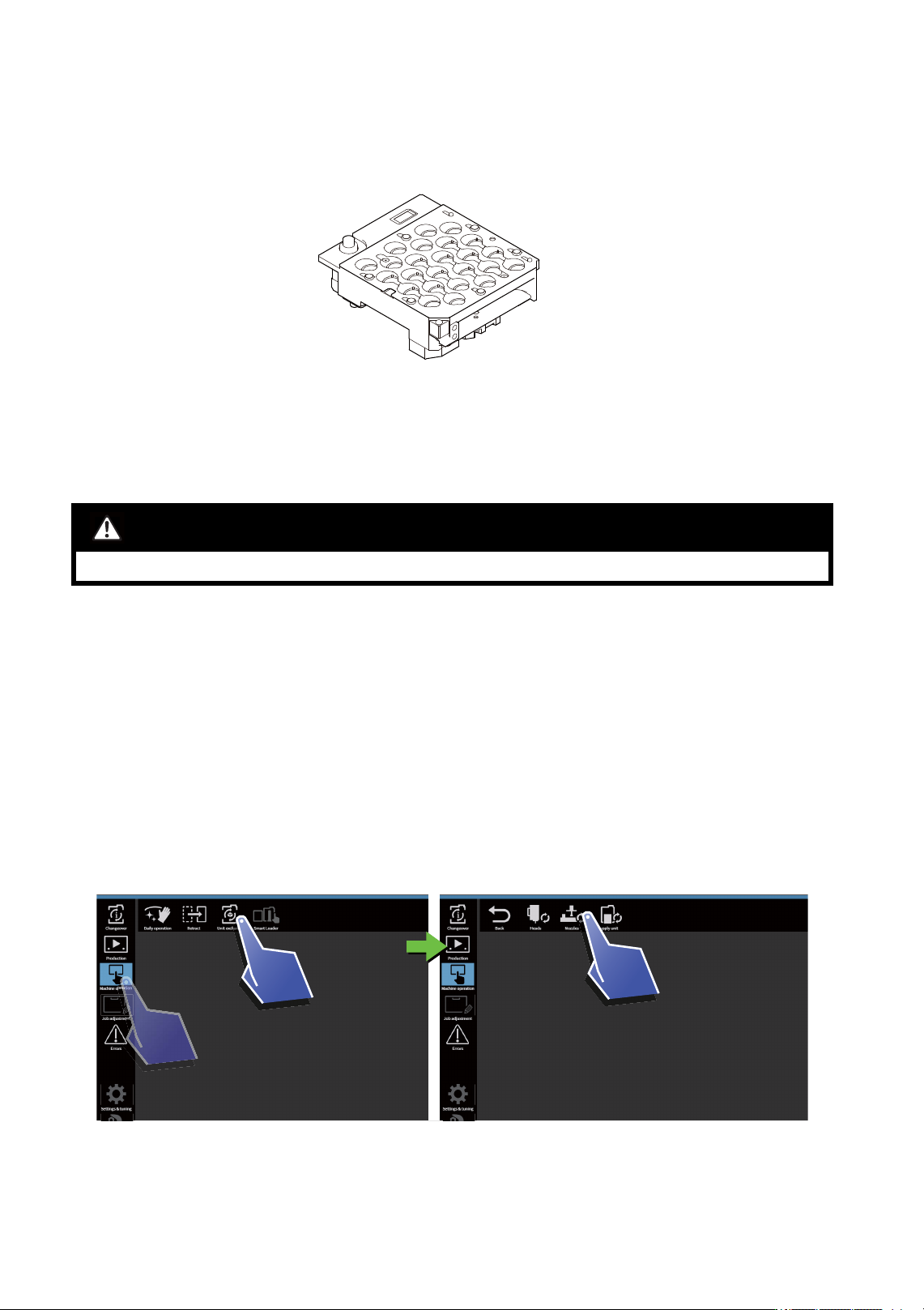

2.10 吸嘴置放台的装卸
本章节主要说明如何从模组取出吸嘴置放台以及如何将吸嘴置放台装回模组的方法。
2.10.1 注意事项
操作时的注意事项如下所示。
• 在启用运转准备确认功能的机器上，当显示 [START] 按钮按下提示时，[READY ON] 按钮会闪烁。
请先按闪烁的 [READY ON] 按钮，然后再按 [START] 按钮。( 关于更多内容，请参考 “2.3.2 关于
运转准备确认和 [READY ON] 按钮 ”)
2.10.2 如何取出吸嘴置放台
请停止机器运转并执行以下操作。
1. 机器正在运转时，请先停止机器运转。
2. 请选择 [ 机器操作 ]-[ 更换 ]-[ 吸嘴 ]。
注意
• 将吸嘴置放台搭载到机器上时，请勿夹到手指。
48SYS-0164
48SYS-0206c
SYS-NXTR-015S0 2. 基本操作
NXTR 系统手册
115
3. 请点击 [START] 按钮。将装在工作头上的吸嘴返还到吸嘴置放台内。
4. 请点击 [START] 按钮。模组被松开。
• 搭载料盘单元的模组上显示取出料盘单元的向导。请点击 [START] 按键取出料盘单元，然后松开模
组。
5. 请握紧锁柄并平缓地将模组向外拉出。
48SYS-0166c
48SYS-0200c
48SYS-0163
48SYS-0025
2. 基本操作 SYS-NXTR-015S0
116 NXTR 系统手册
6. 显示吸嘴的配置向导。
7. 请按住夹持器的按钮并将吸嘴置放台抬起一半。在此状态下取出吸嘴置放台。
48SYS-0135c
48SYS-0035a
1
2
