2. 基本操作 SYS-NXTR-015S0 116 NXTR 系统手册 6. 显示吸嘴的配置向导。 7. 请按住夹持器的按钮并将吸嘴置放台抬起一半。在此状态下 取出吸嘴置放台。 48SYS-0135c 48SYS-0035a 1 2
SYS-NXTR-015S0 2. 基本操作
NXTR 系统手册
115

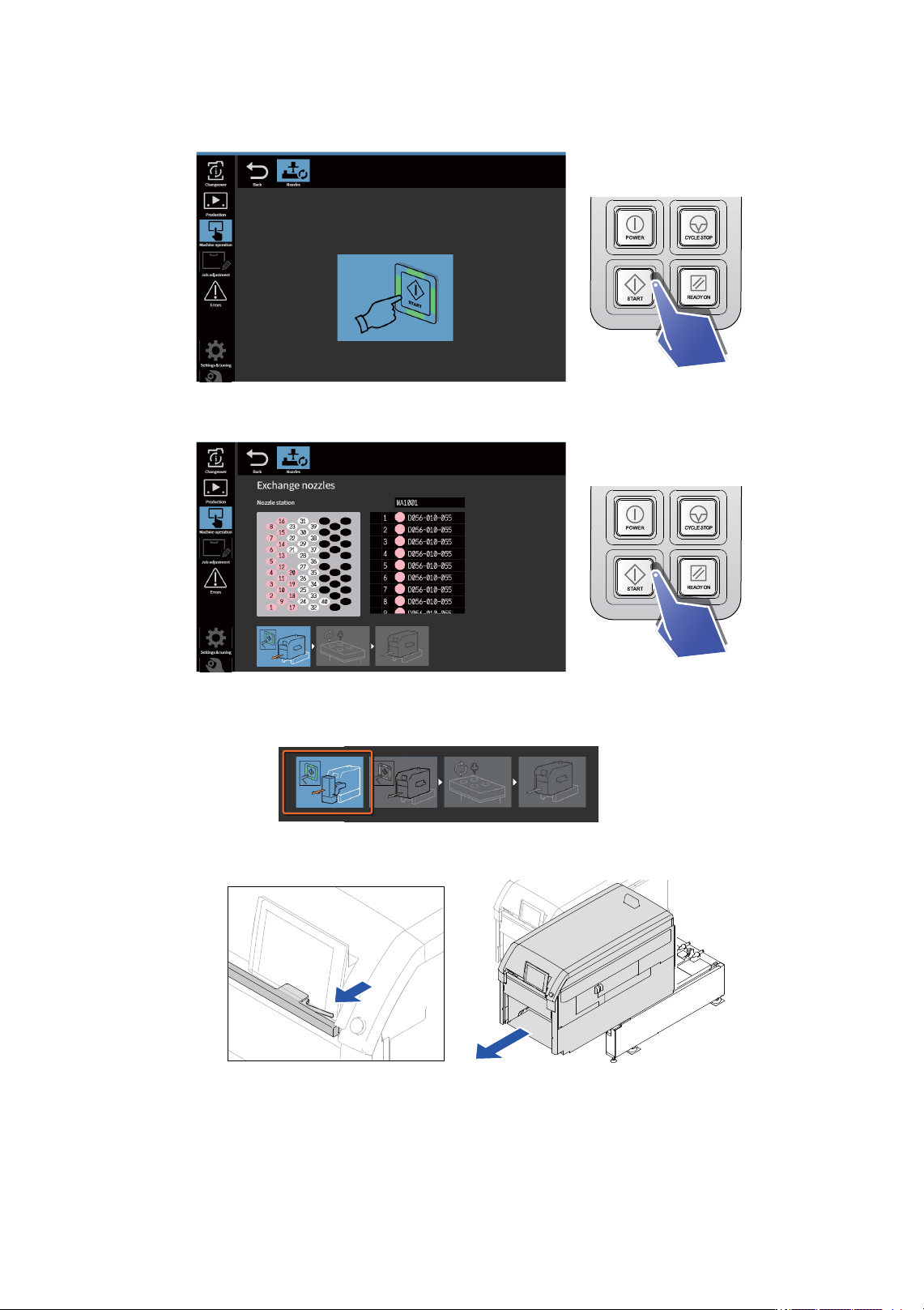

3. 请点击 [START] 按钮。将装在工作头上的吸嘴返还到吸嘴置放台内。
4. 请点击 [START] 按钮。模组被松开。
• 搭载料盘单元的模组上显示取出料盘单元的向导。请点击 [START] 按键取出料盘单元，然后松开模
组。
5. 请握紧锁柄并平缓地将模组向外拉出。
48SYS-0166c
48SYS-0200c
48SYS-0163
48SYS-0025
2. 基本操作 SYS-NXTR-015S0
116 NXTR 系统手册

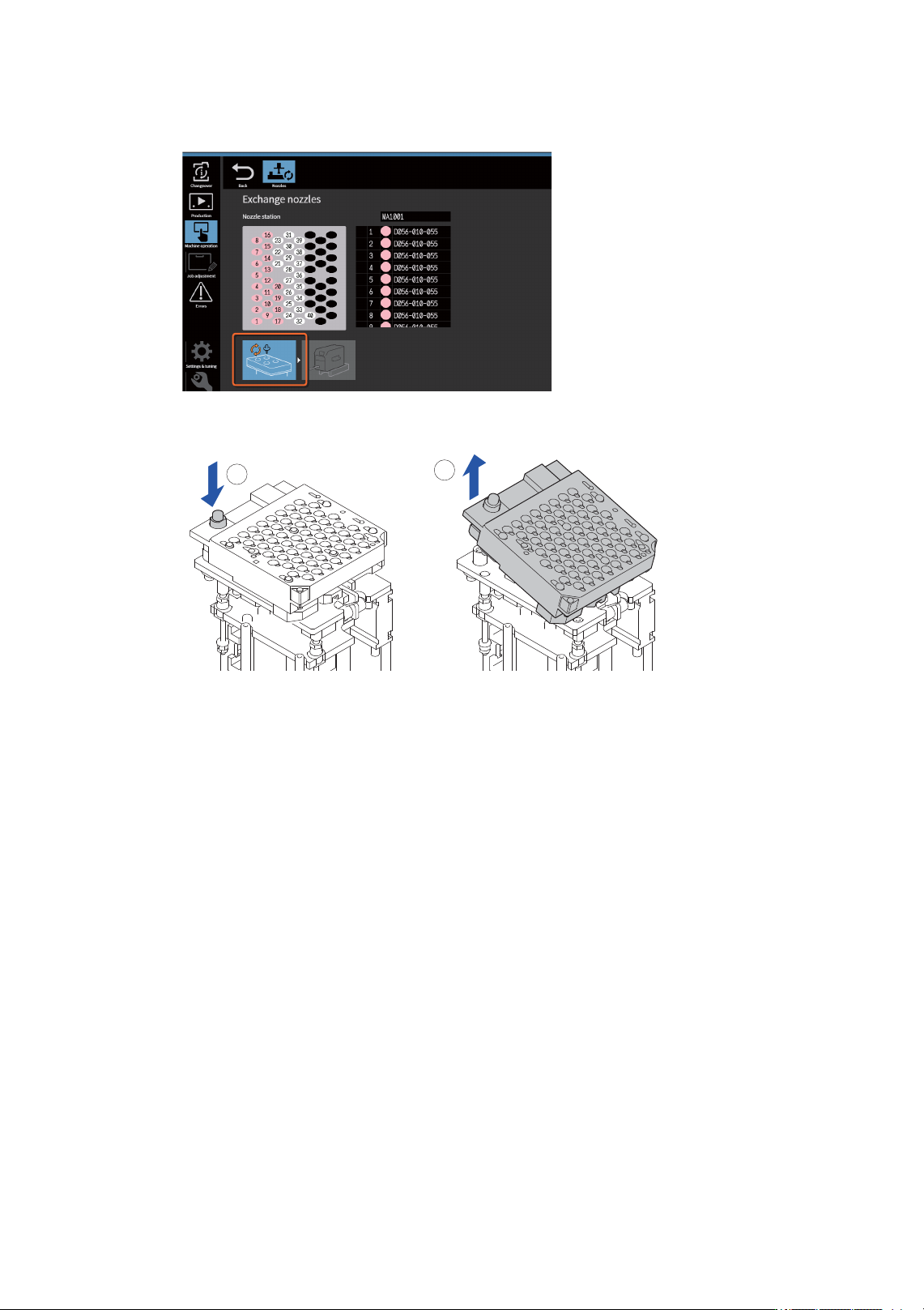

6. 显示吸嘴的配置向导。
7. 请按住夹持器的按钮并将吸嘴置放台抬起一半。在此状态下取出吸嘴置放台。
48SYS-0135c
48SYS-0035a
1
2
SYS-NXTR-015S0 2. 基本操作
NXTR 系统手册
117
2.10.3 如何安装吸嘴置放台
取出吸嘴后，操作界面上显示出吸嘴的安装指示。请从这里开始操作。
1. 请准备要搭载到机器上的吸嘴置放台。
2. 请滑动表面的活动夹板，摆放必要的吸嘴。
备注
滑动活动夹板后，将专用插销 (2MHEMJ0013**) 插入夹板的插孔内，可保持夹板被拉开的状态。
3. 请将吸嘴置放台装入机器内。
a. 请先夹紧吸嘴置放台的一侧，然后再将其全部嵌入吸嘴更换器内。
b. 请将吸嘴置放台水平放置，然后按下夹紧器。
48SYS-0135c
48SYS-0038b
2MHEMJ0013**
1
2
48SYS-0039a
