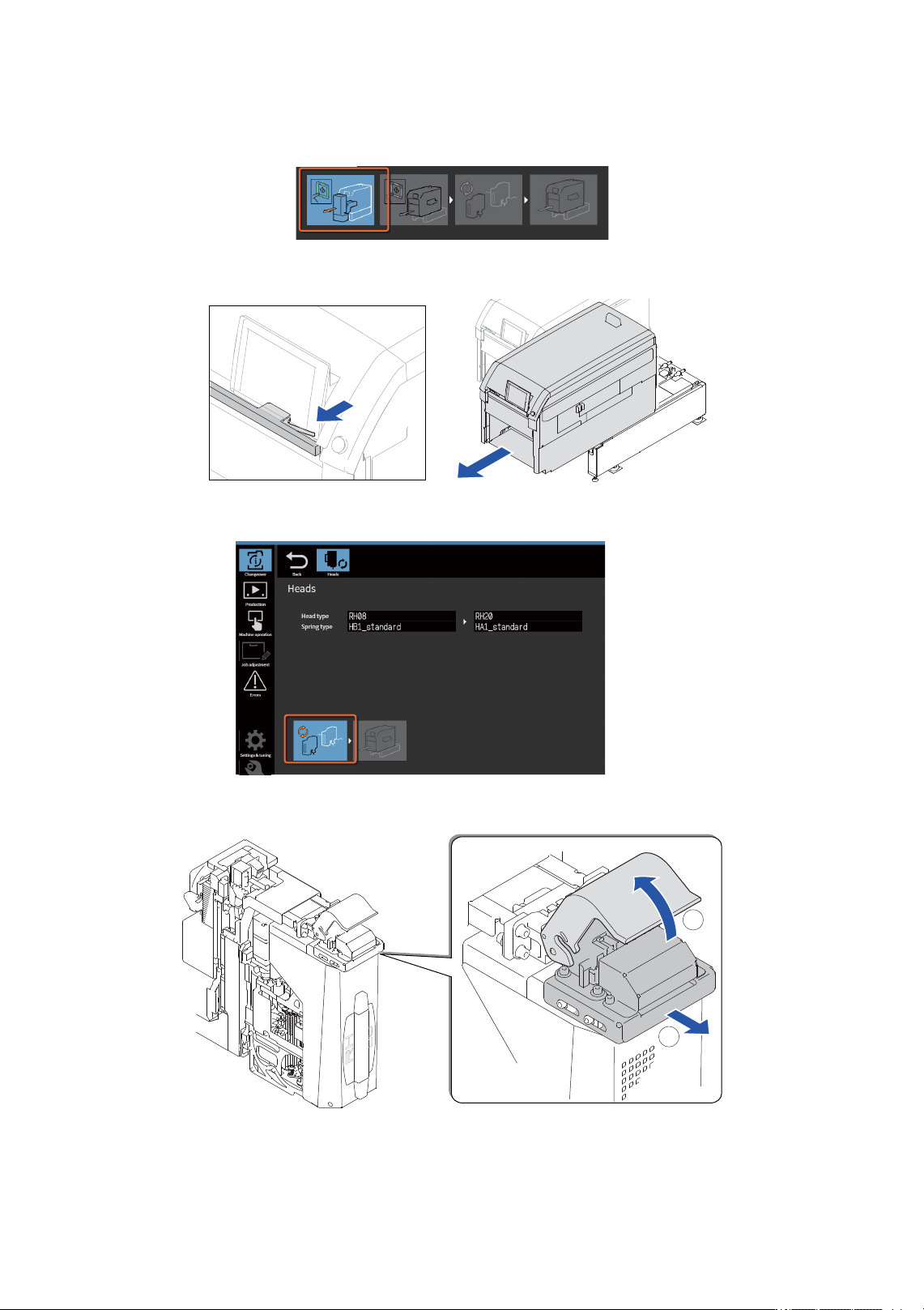

• 搭载料盘单元的模组上显示取出料盘单元的向导。请点击 [START] 按键取出料盘单元，然后松开模
组。
3. 请握紧锁柄并平缓地将模组向外拉出。
4. 显示更换贴装工作头的作业向导。
5. 请拔出插头。
48SYS-0154
48SYS-0025
48SYS-0283b
48SYS-0029
1
2
SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
153

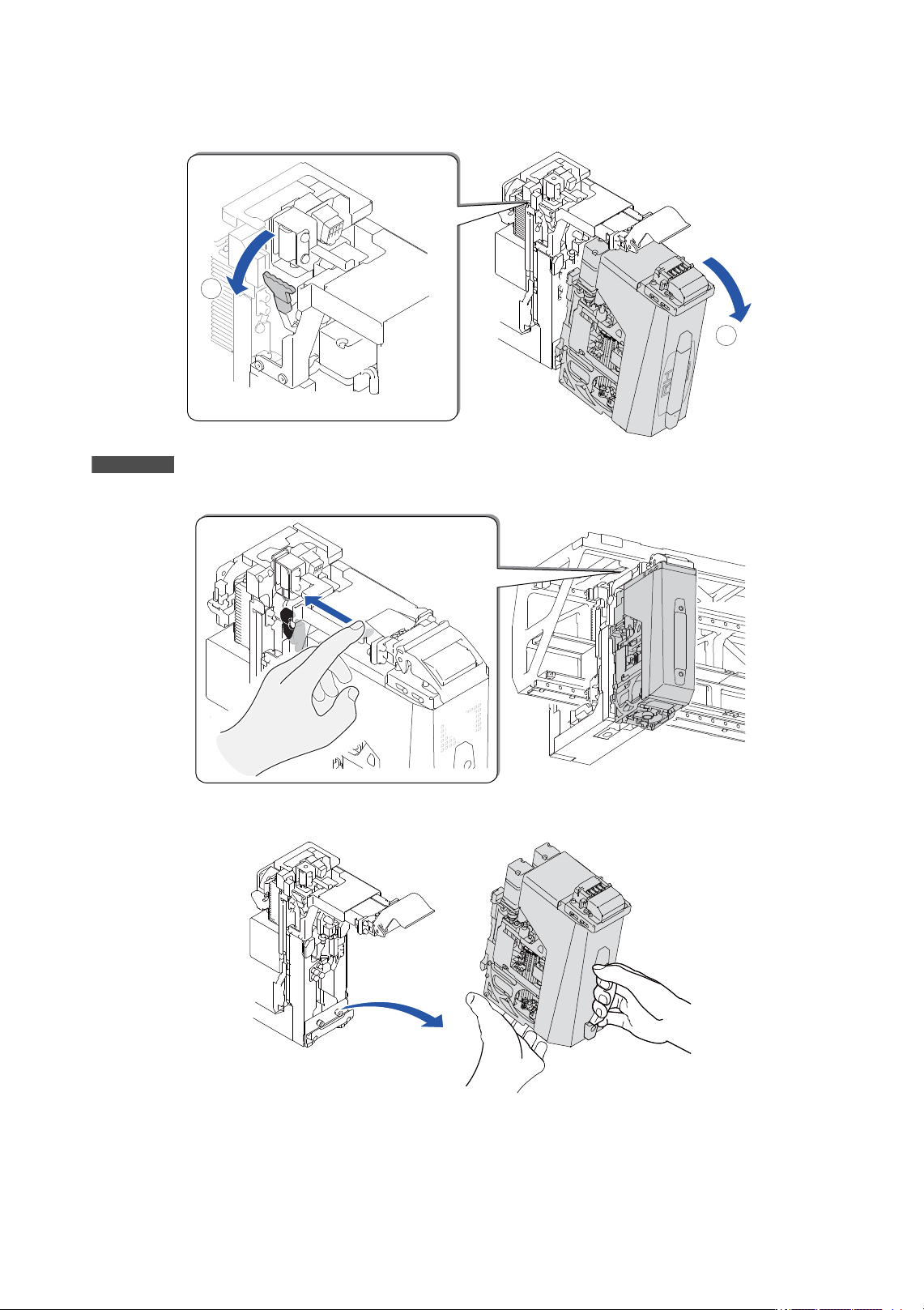

6. 请拉开工作头锁柄，使工作头向外倾斜。
备注
锁柄位置不明确时，请将手指抵住插件上面并向内滑动。用手指可确定锁柄位置。
7. 请取出工作头。
8. 请将 Job 指定的工作头搭载到模组内。
48SYS-0030
2
1
48SYS-0479
48SYS-0031
3. 生产的准备 SYS-NXTR-015S0
154 NXTR 系统手册

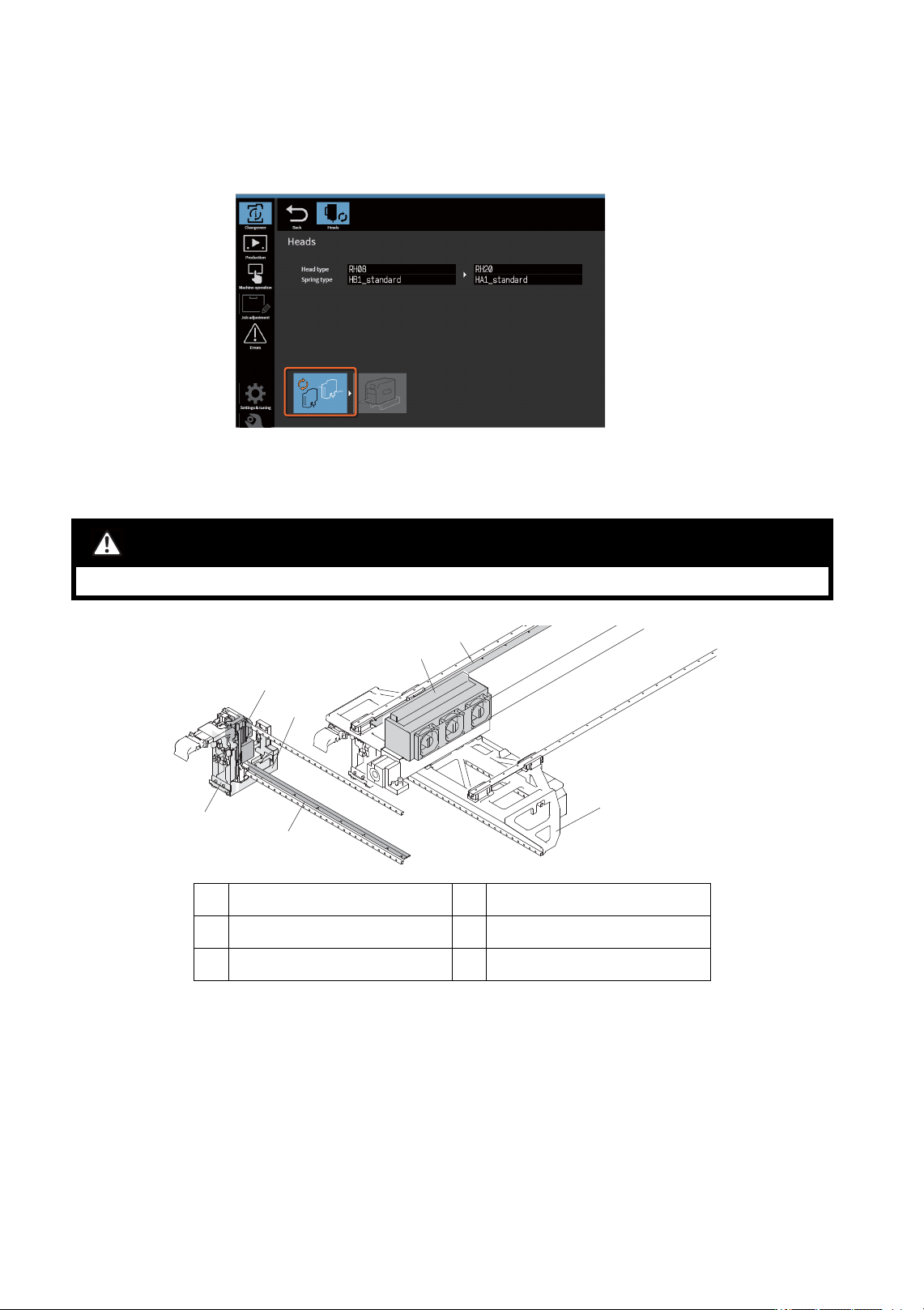

3.3.3 如何安装工作头
取出贴装工作头后，操作界面上显示出贴装工作头的更换指示。请从这里开始操作。
注意事项
操作时的注意事项如下所示。
• 请在指定的更换位置上更换工作头。
• 请勿将工作头接近 Y 轴。线性马达产生的磁场有可能损伤工作头或往复轴。
• 请避免线性标尺撞到其他物品。线性标尺有可能损坏。如果线性标尺上有划痕，可能会引发报错并
进而导致生产无法继续。如果出现这样的情形，则请及时更换线性标尺。
• 请勿在搬运轨道上载有电路板的状态下更换工作头。请先取出电路板再进行工作头的安装或拆除。
危险
• 体内装有心脏起搏器的人员请勿接近线性马达 ( 作业时与线性马达的距离不得少于 500mm)。
1 线性马达 2 线性标尺
3 框架 4 工作头托架的前侧
5 工作头托架的后侧 - -
48SYS-0283b
48SYS-0028
1
1
2
2
3
4
5
