12. 辅助软件 SYS-NXTR-015S0

486 NXTR 系统手册

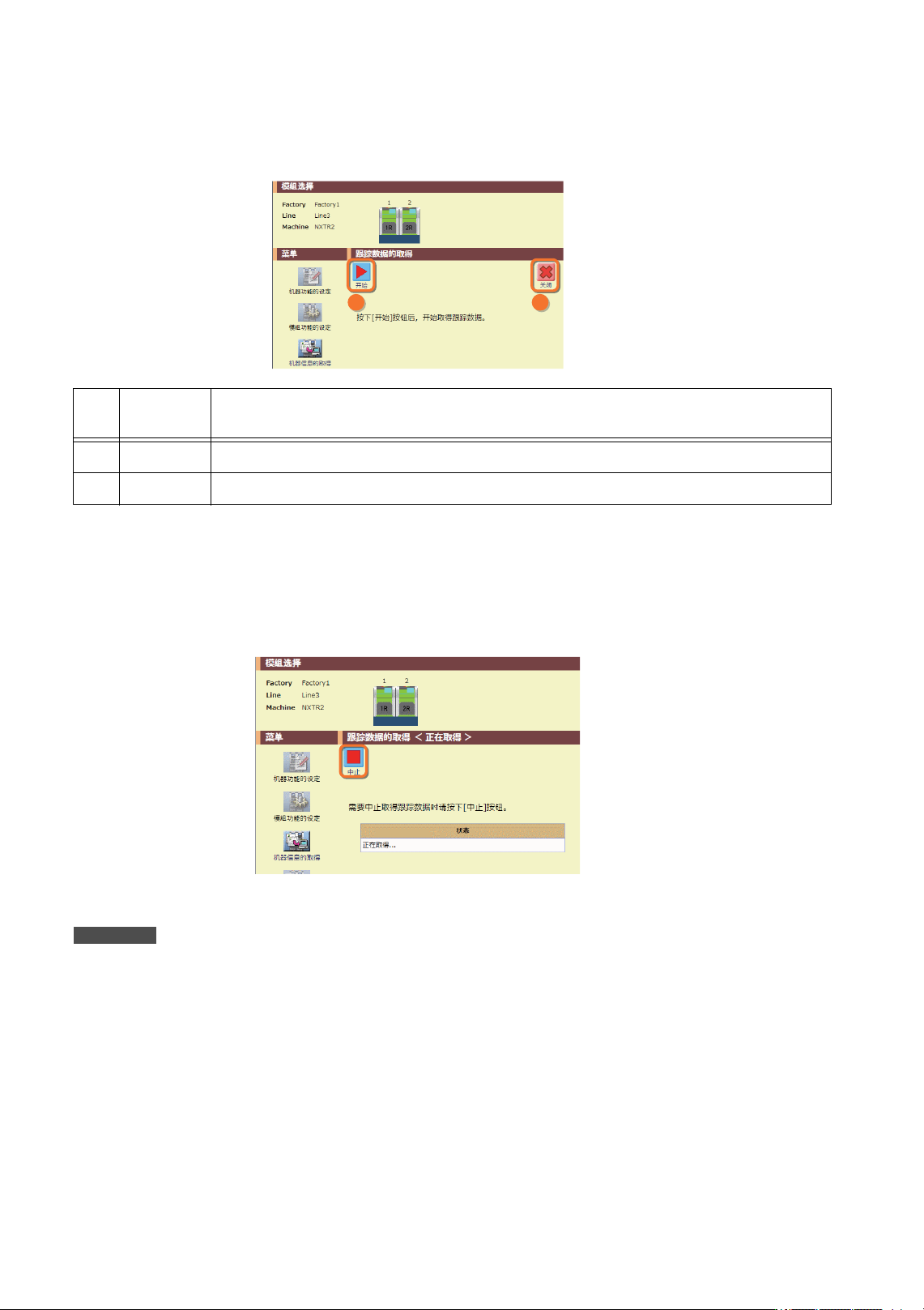

跟踪数据收取界面

在跟踪数据收取界面上可以收取已保存在机器中的跟踪数据。

获取跟踪数据 < 取得中 > 界面

开始收取跟踪数据后，将显示获取跟踪数据 < 取得中 > 界面。在获取跟踪数据 < 取得中 > 界面上会显示

收取跟踪数据的进度状况。

• 点击 [ 中止 ] 后，将中止收取跟踪数据。

备注

在点击 [ 中止 ] 之前收取的跟踪数据将被丢弃。

项目名功能概要

1 开始开始收取跟踪数据。

2 关闭返回机器信息收取界面。

48SYS-0818-S

1 2

48SYS-0819-S

SYS-NXTR-015S0 12. 辅助软件

NXTR 系统手册

487

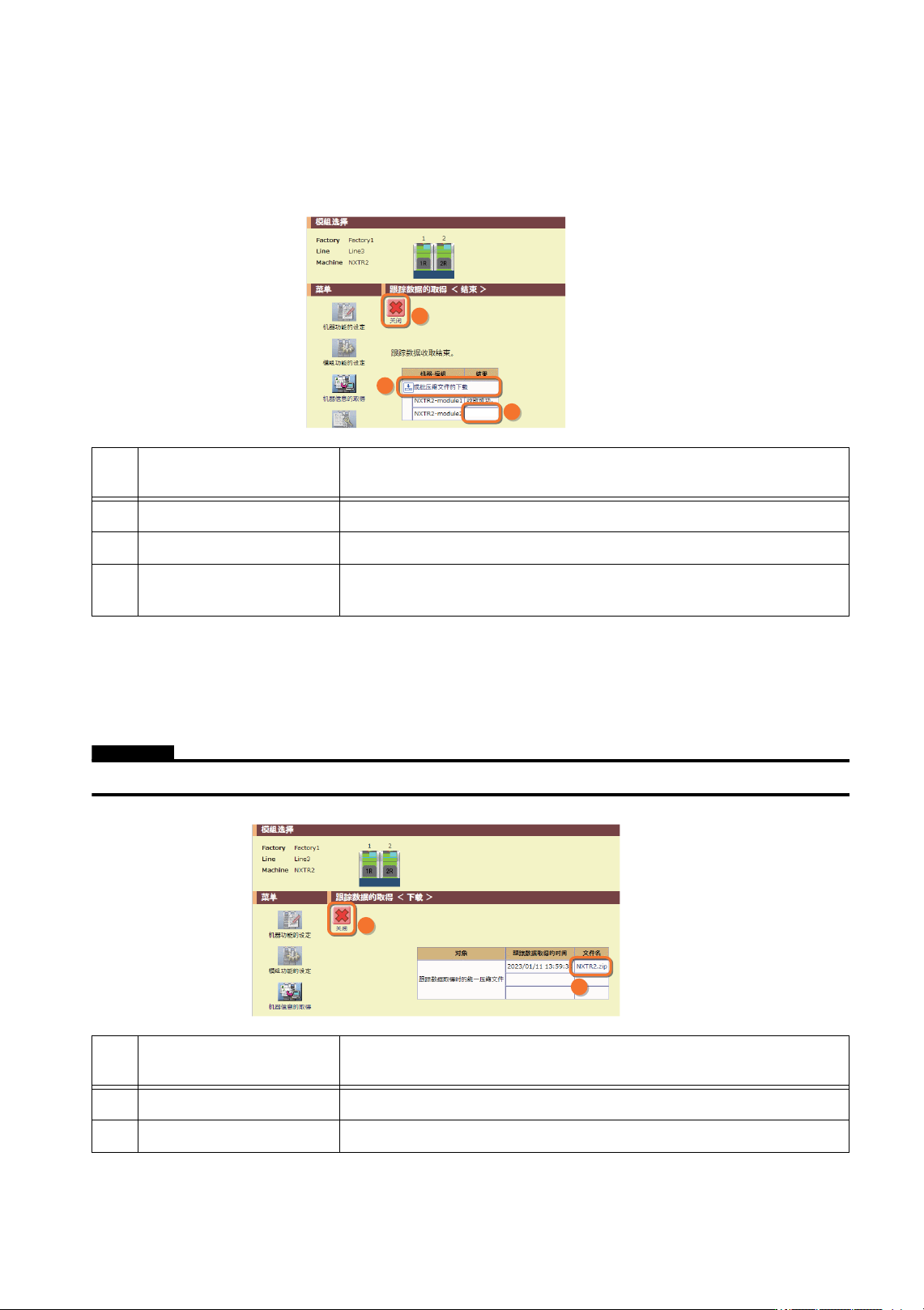

获取跟踪数据 < 结束 > 界面

收取完跟踪数据之后，会显示获取跟踪数据 < 结束 > 界面。

如因异常而无法收取跟踪数据，则会显示错误编码。

获取跟踪数据 < 下载 > 界面

在获取跟踪数据 < 结束 > 界面上可以重新下载过去收取的 3 次跟踪数据。

注意

通过 [ 在线监视器 ]-[ 跟踪数据 ] 的 [ 生产线的跟踪数据 ] 收取的跟踪数据不会显示获取跟踪数据 < 下载 > 界面上。

项目名功能概要

1 关闭用于返回跟踪数据收取界面。

2 下载链接用于下载收取的跟踪数据。

3 错误编码的详细内容的链

接

错误编码的详细内容会通过弹窗显示。

项目名功能概要

1 关闭用于返回跟踪数据收取界面。

2 下载链接用于下载过去收取的跟踪数据。

48SYS-0820-S

80006A04

48SYS-0823-S

12. 辅助软件 SYS-NXTR-015S0

488 NXTR 系统手册

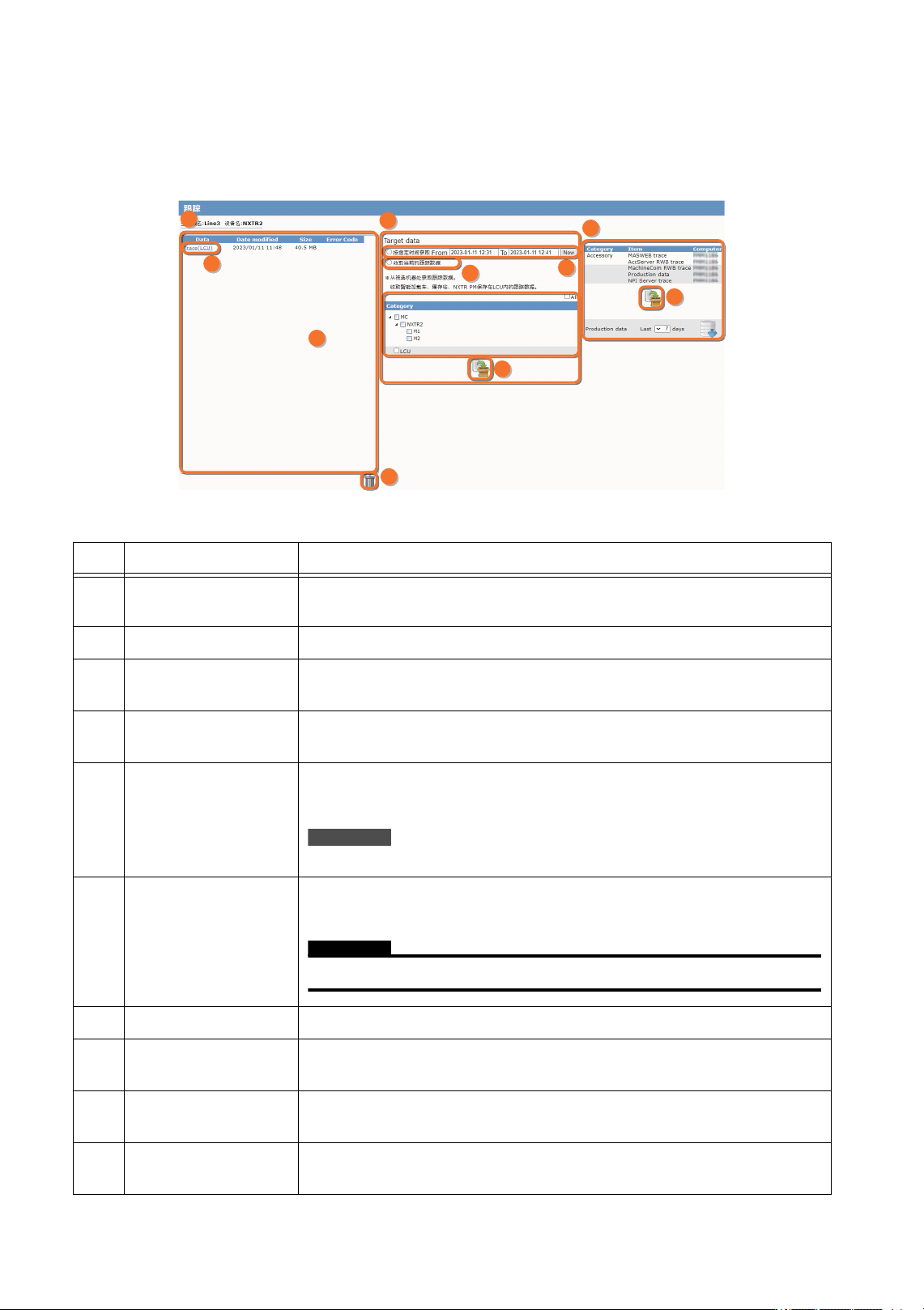

12.7.2 通过 [ 跟踪数据 ] 来收取

1. 请点击在线监视器界面上的 [ 跟踪数据 ] 链接图标。显示跟踪数据界面。

界面上显示的项目以及各自的含义如下所示。

No. 项目名功能概要

1 过去收取的跟踪数据

一览

显示到目前为止收取的生产线的跟踪数据，或辅助软件的跟踪数据的履

历。

2 下载链接只要点击此键，就可以重新下载过去收取的跟踪数据。

3 全部删除只要点击此键，就可以删除过去收取的跟踪数据一览中的所有跟踪数

据，包括生产线的跟踪数据和辅助软件的跟踪数据。

4 收取生产线的跟踪数

据

显示从生产线收取跟踪数据时的设置。

5 限时收取只要勾选该项目，就可以按指定期间来收取跟踪数据，最多可以指定三

天时间。

备注

如果指定的时间超过三天，则点击 “ 获取跟踪数据 ” 图标时会显示错误对话框。

6 收取当前的跟踪数据只要勾选该项目，就可以收取机器内的跟踪数据和保存在 LCU 中的最近

10 分钟的跟踪数据。

注意

搭载的供料器数量较多时，保存跟踪数据需要花费一些时间。

7 收取对象机器一览只要勾选该项目，就可以选择收取跟踪数据的机器。

8 收取跟踪数据 ( 生产

线)

只要点击此键，就开始收取生产线的跟踪数据。

9 收取辅助软件的跟踪

数据

收取辅助软件的跟踪数据。

10 收取跟踪数据 ( 辅助

软件 )

只要点击此键，就开始收取辅助软件的跟踪数据。

48SYS-0810-S
