SYS-NXTR-015S0 6. 机器操作的各种指令
NXTR 系统手册
341

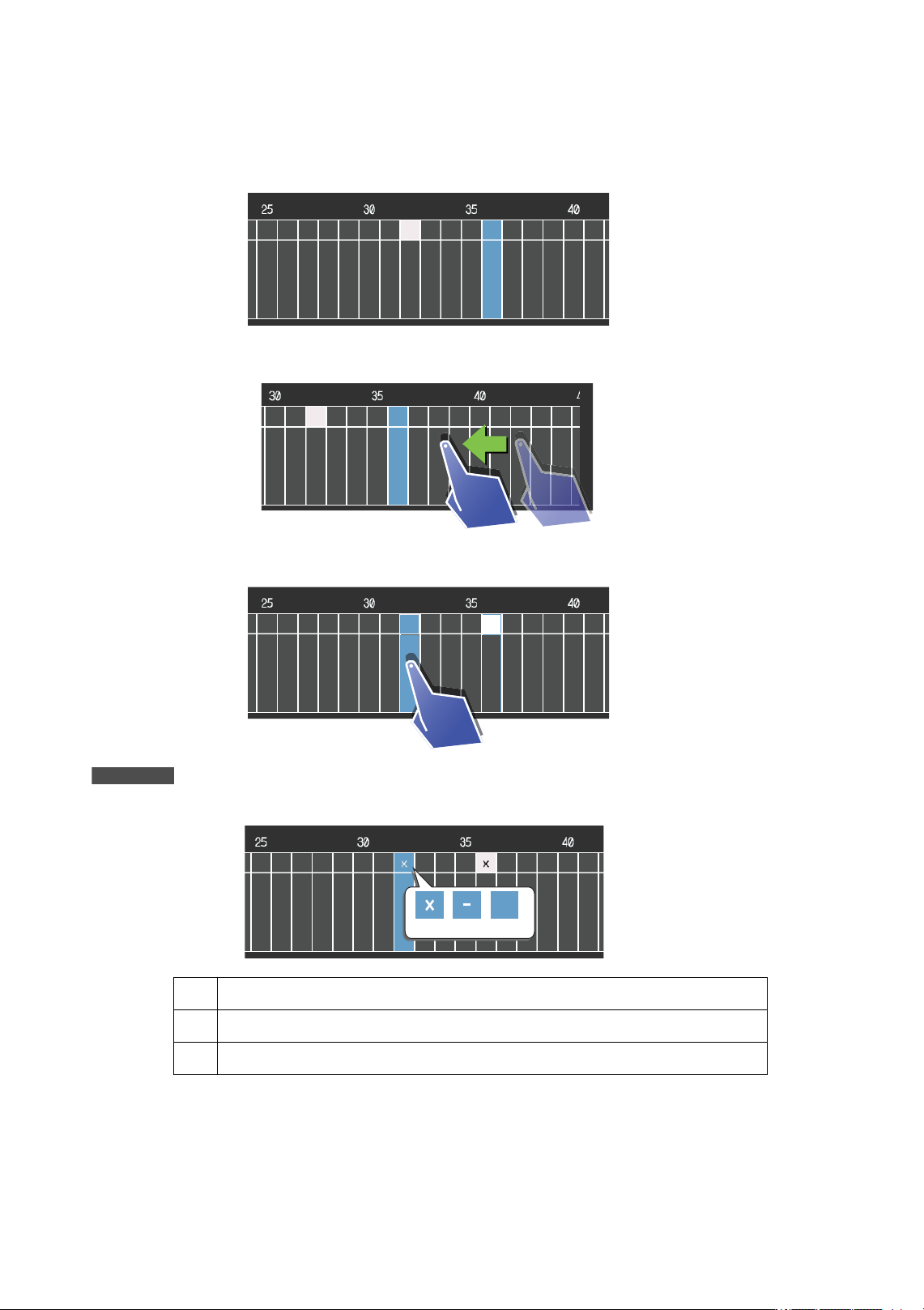

如何选择目标供料器
1. 请确认供料器搭载的站位号。站位结构图上显示数值便是站位号。
2. 如果结构图内不存在目标站位，请用手指滑动。站位移动。
3. 请点击目标站位。站位变为蓝色。
备注
站位上部各显示标记的含义如下所示 .
1 未执行校正的供料器。
2 定位相机不能移动到站位位置。
3 完成校正的供料器。
48SYS-0507
48SYS-0508
48SYS-0509
48SYS-0510a
123
6. 机器操作的各种指令 SYS-NXTR-015S0
342 NXTR 系统手册

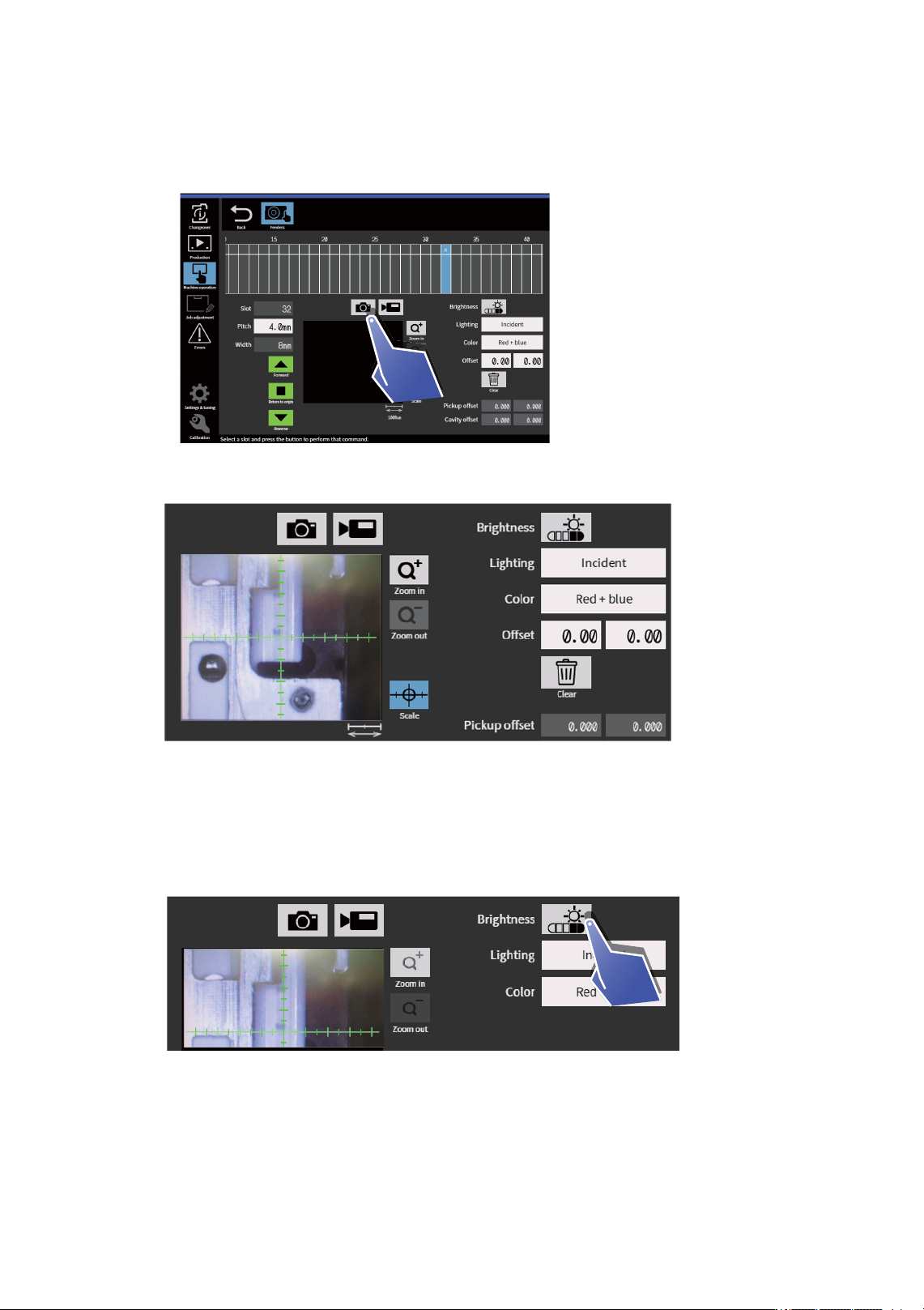

如何拍摄吸取位置
1. 请选择静止图像或实时图像。
2. 定位相机拍摄吸取位置。如果完成校正，将在包含补正的位置上显示吸取位置。
3. 调整影像使其更清晰。请分别点击以下按键。
• [亮度]：分为5个等级。
• [ 光源 ]：俯射、侧射以及俯射＋侧射。
• [ 颜色 ]：红色、蓝色以红色 + 蓝色。
48SYS-0511b
48SYS-0513a
48SYS-0516
SYS-NXTR-015S0 6. 机器操作的各种指令
NXTR 系统手册
343

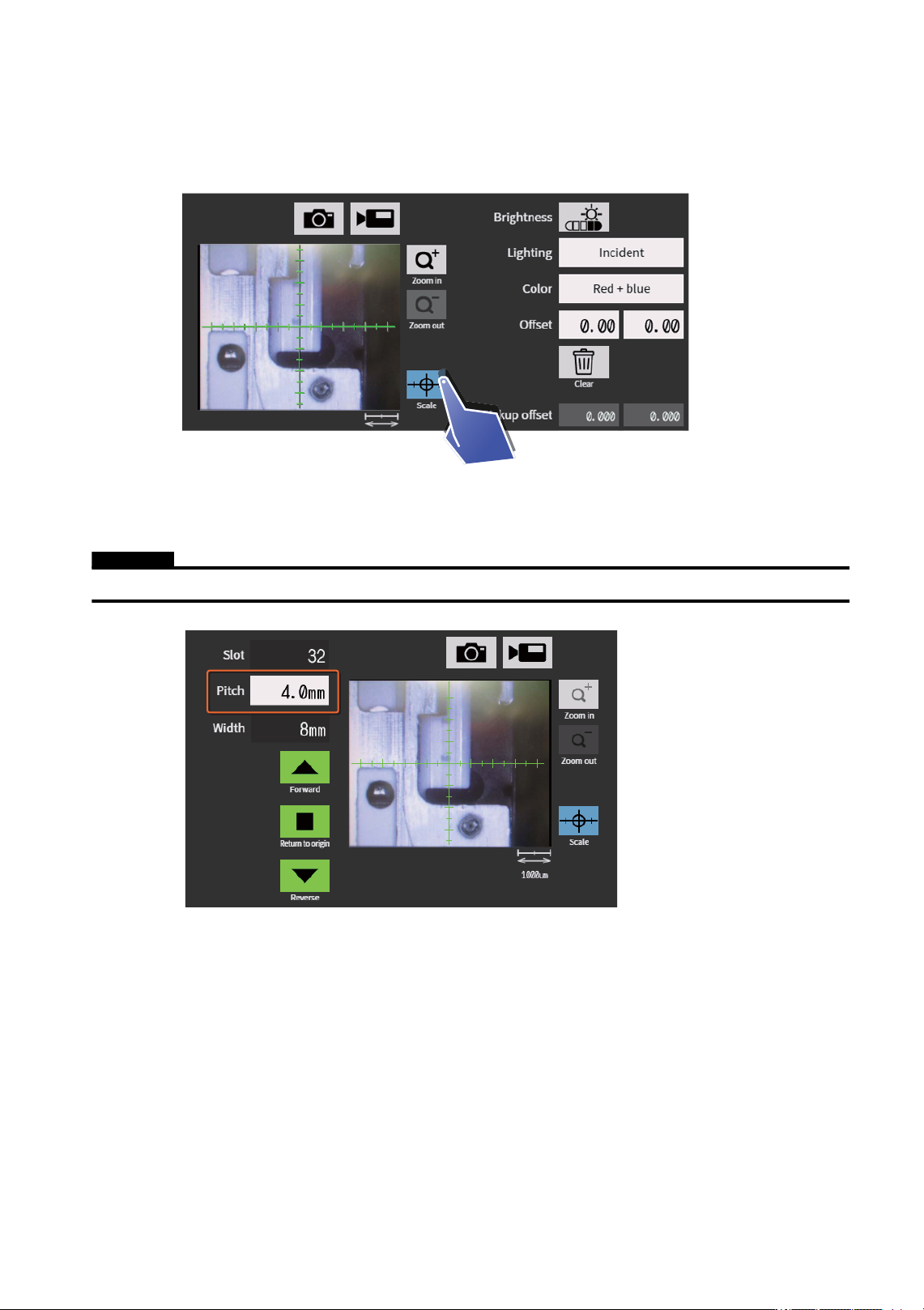

如何确认吸取位置
1. 请激活刻度按键，在影像上显示刻度。刻度中心是吸取位置。
• 点击刻度按键可以进行显示刻度与隐藏刻度的切换。
2. 请确认供料器的送料步距。点击显示的数字可变更步距。
注意
该步骤只对盒式供料器有效。如果是智能供料器，则请用 DIP 开关来变更步距。
3. 请移动到吸取元件的位置上。请分别点击以下按键。
• [Forward 送料 ]：载带向前移动 1 个设定的送料步距。
• [Return to origin 原点复原 ]：将送料孔的停止位置与元件传感器重合。
• [Reverse 撤回 ]：载带向后退回 1 个设定的送料步距。
4. 请确认元件的吸取位置。
48SYS-0514a
48SYS-0515
