8.6.3 清除校正数据
清除校正结果的指令执行指令后重新运转时，机器将重新执行校正的测定。

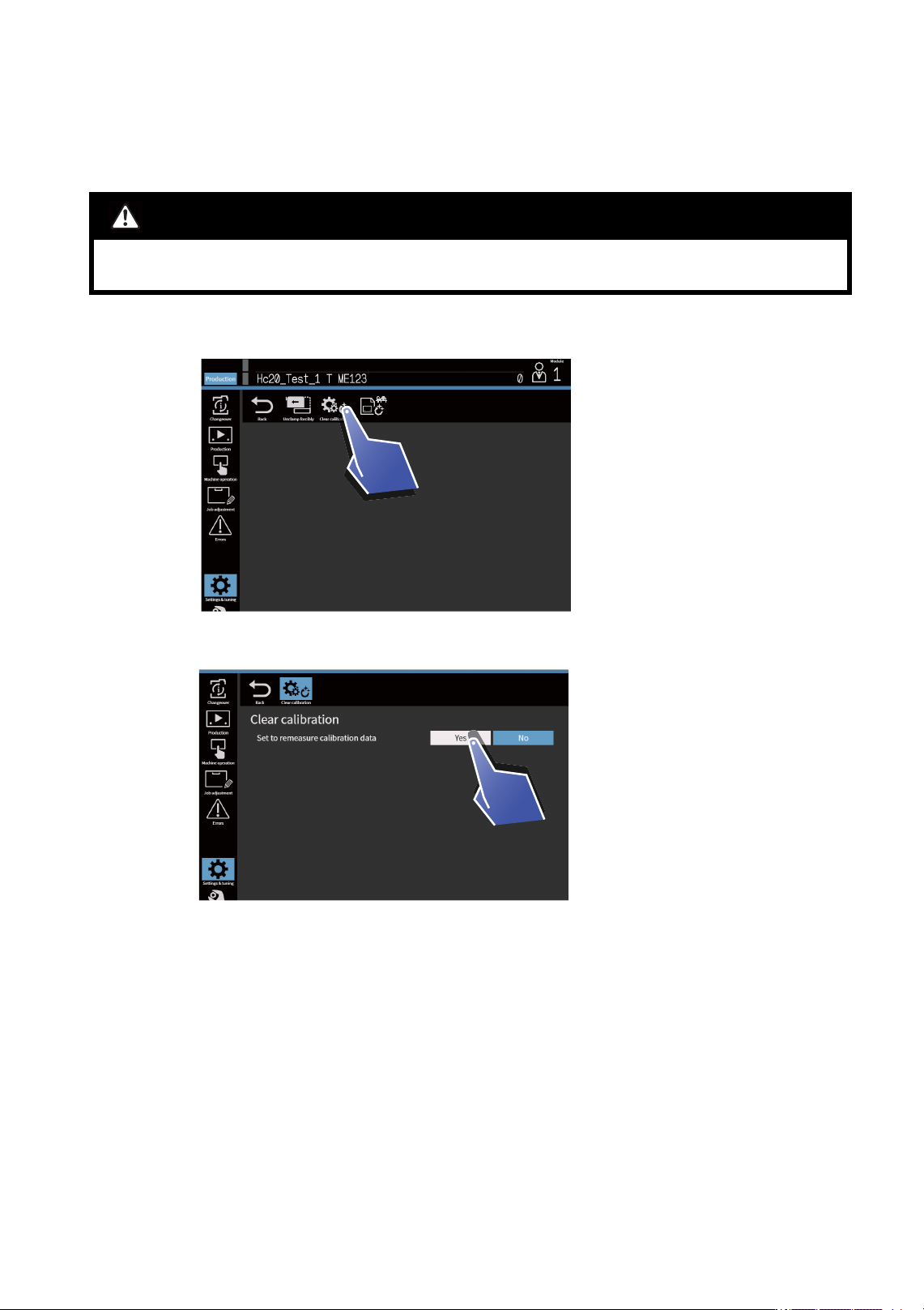

1. 请点击 [ 清除校正数据 ]。
2. 请在 [ 指定重新测定校正 ] 项内选择 [ 测定 ]。
注意事项
• 执行指令后需要进行 APAM 测定。APAM 测定方法请参看《NXTR 操作应用手册》的 “3. 贴装精度
的相关功能 ”。
48SYS-0354b
48SYS-0355b
8. 功能设置、调整的各指令 SYS-NXTR-015S0
414 NXTR 系统手册

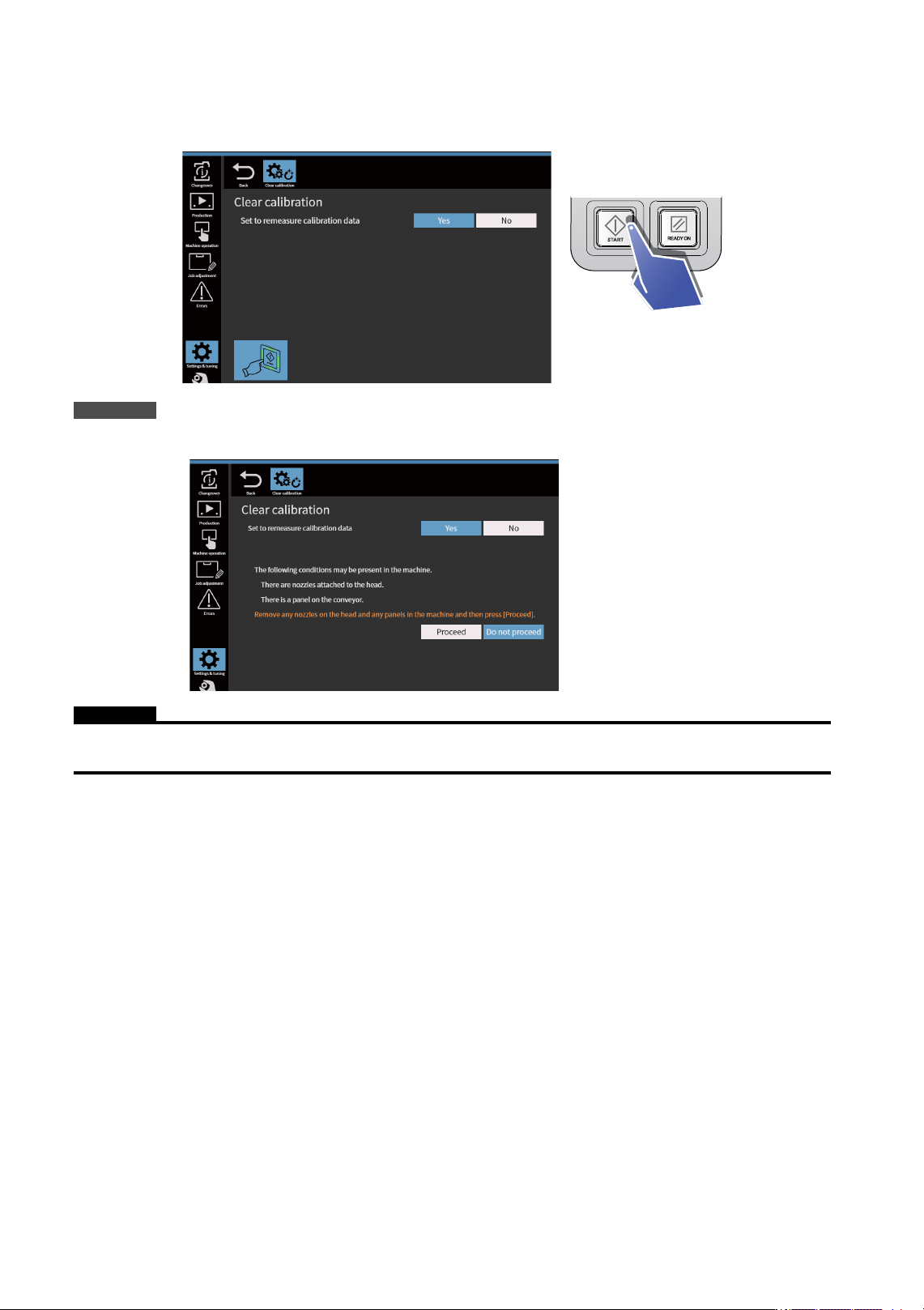

3. 请点击 [START] 按钮。
备注
工作头上搭载吸嘴且搬运轨道上搭载电路板时的界面显示如下。请恢复机器状态并重新执行指令。
注意
如果选择 [ 强制执行 ] 执行指令，则校正时有可能发生吸嘴无法返回吸嘴置放台的现象。根据实际情况，有时需要从搬运轨道上取出
电路板。
至此，完成补正值的清除操作。请进行 APAM。
48SYS-0357b
48SYS-0620
SYS-NXTR-015S0 8. 功能设置、调整的各指令
NXTR 系统手册
415
8.6.4 清除电路板
运用亮度管理 (Group Device) 功能时有效的指令。
在生产期间更换 LED 元件时，有可能生产出亮度不均一的不良电路板。因此发生料尽的站位上无法补充同
等级的 LED 元件时，请执行此命令。
执行清除电路板指令后，请取出搬运轨道上的电路板。
1. 请在显示补料向导的状态下按下 [CYCLE STOP] 按钮停止机器运转后选择 [ 自我诊断 ] 菜单。

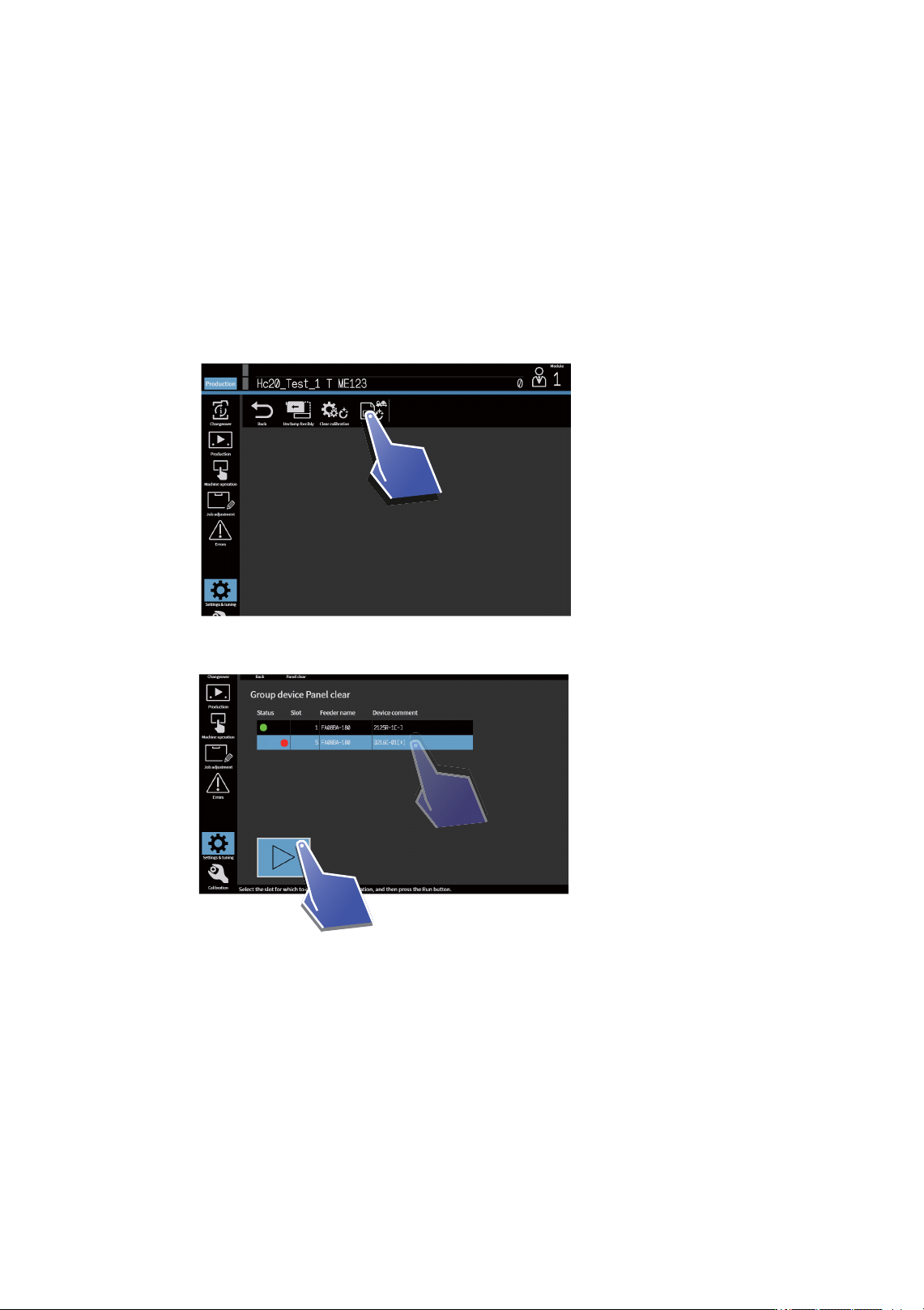

2. 请点击 [ 清除电路板 ] 键。
3. 请选择相应的站位并点击执行键。
点击执行键后，界面上显示取出电路板的向导。请实施以下操作。
a. 请按 [READY ON] 按钮解除向导。
b. 请选择 [ 机器操作 ] 菜单，使用 [ 日常操作 ] 指令拉出模组。
c. 请在取出电路板后再插入模组。
d. 请更换相应站位上的供料器。
48SYS-0618
48SYS-0619
