SYS-NXTR-015S0 4. 生产时的作业 NXTR 系统手册 237 4.2.6 如何紧急停止 如果生产期间发生紧急状况，请按上 述任何 1 个设备的紧急停止按钮。机 器将立即停止运转。 如果按下的是智能加载车与接 驳机的紧急停止按钮，则只有相应的设备单 独停止运转。 4.2.7 如何从紧急停止状态重新开始生产 请确认造成紧急停止的原因已 被消除，然后在执行以下操作。 1. 请顺时针旋转紧急停止按钮，解除锁定。 2. 请点击 […
4. 生产时的作业 SYS-NXTR-015S0
236 NXTR 系统手册
4.2.5 如何在出板运转后重新开始生产
出板运转后，所有模组的界面都会变成等待开始的界面。

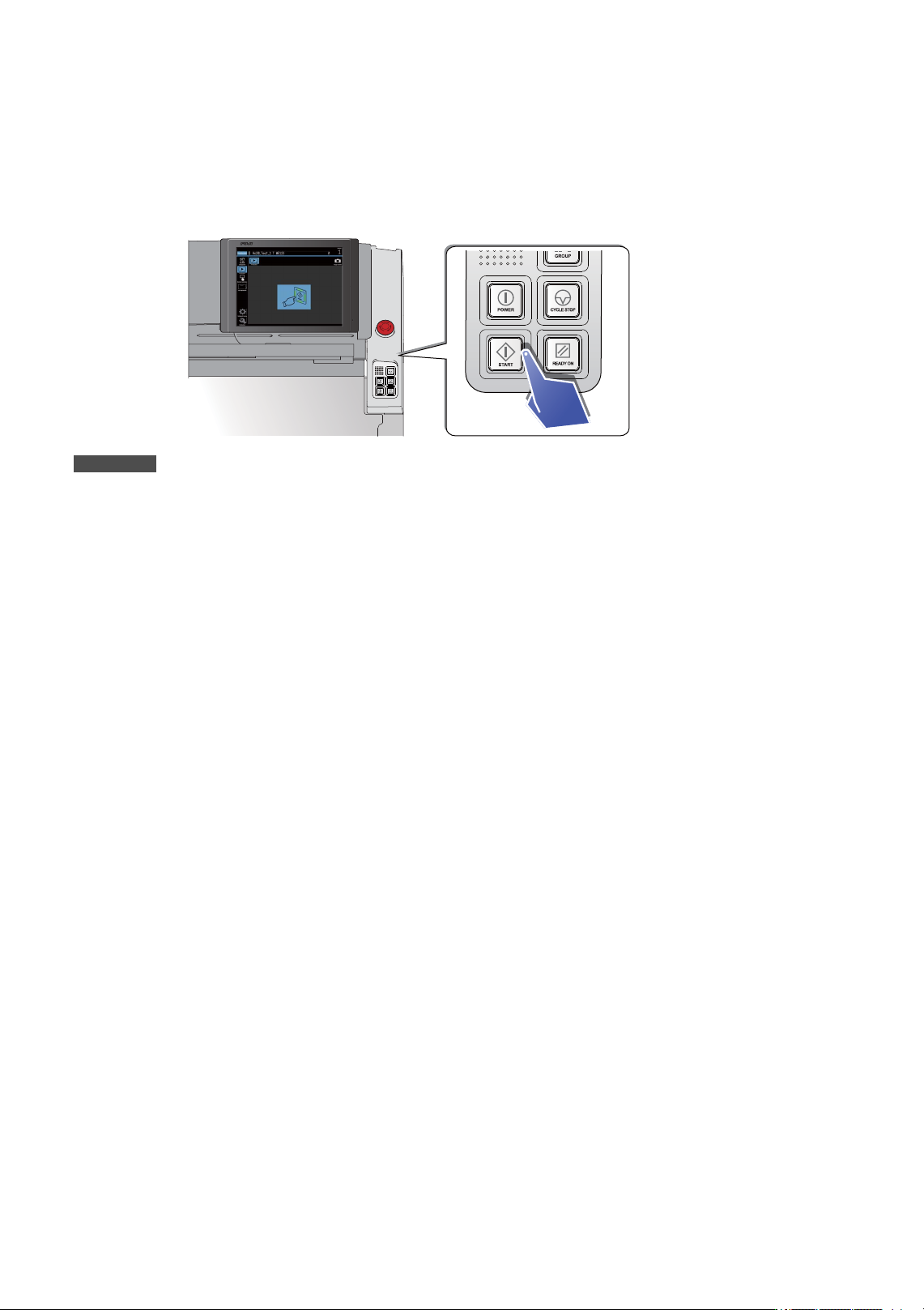

1. 请按下每个模组的 [START] 按钮。将从前工序接收电路板后开始生产。
备注
只要按住 [GROUP] 按钮的同时按下 [START] 按钮，则所有模组就会开始生产。
48SYS-0048b
SYS-NXTR-015S0 4. 生产时的作业
NXTR 系统手册
237
4.2.6 如何紧急停止
如果生产期间发生紧急状况，请按上述任何 1 个设备的紧急停止按钮。机器将立即停止运转。
如果按下的是智能加载车与接驳机的紧急停止按钮，则只有相应的设备单独停止运转。
4.2.7 如何从紧急停止状态重新开始生产
请确认造成紧急停止的原因已被消除，然后在执行以下操作。
1. 请顺时针旋转紧急停止按钮，解除锁定。
2. 请点击 [START] 按钮。
48SYS-0050a
48SYS-0051a
48SYS-0048b
4. 生产时的作业 SYS-NXTR-015S0
238 NXTR 系统手册
4.3 补充编带元件 (S 型模组 )
在生产过程中，发生料尽的模组将停止对元件进行吸取与贴装。请根据供料器的搭载向导将供料器搭载到
模组上。
4.3.1 供料器搭载向导
机器处于以下状态时，操作界面上将显示供料器配置向导。
• 启动生产时，未搭载 Job 所指定的供料器
• 生产过程中发生料尽
备注
在 A 型模组的缓存站或其他机器的闲置站位上搭载供料器后，供料器搭载向导消失。
另外，最初屏幕显示内会出现向导，但是选择子菜单的 [ 供料器一览 ] 后，便切换为一览显示。
屏幕显示
1 需要搭载供料器的站位的信息。
显示站位、料尽预告时间、料带种类以及供料器种类。
2 供料器的搭载状态。
1 到 65 的数字表示站位号。( 根据供料单元的种类，显示的站位数不一样 )
有红色标记的站位需要配置供料器。完成配置后，红色标记变为绿色。
48SYS-0187d
1
2
