4.3.2 如何搭载 FUJI 智能供料器
请预先将生产中使用的元件 ( 料带 ) 填装到 FUJI 智能供料器内。请将装有元件的 FUJI 智能供料器搭载到模
组内。
注意事项
操作时的注意事项如下所示。
• 搭载供料器时请握紧供料器底部，以防 FUJI 智能供料器掉落到地面上。
• 请将 FUJI 智能供料器底部的导轨正确插入站位。安装方法有误时，FUJI 智能供料器有可能与贴装工
作头干涉而损坏。
• FUJI 智能供料器被 MFU 夹紧。取出时，如果不解锁并强行拔出供料器，有可能损坏 FUJI 智能供料
器。
从模组取出 FUJI 智能供料器
指定料槽上搭载以下盒式供料器时，需要取出供料器。
• 料尽的供料器
• 非 Job 指定的供料器
1. 请打开锁柄并取出 FUJI 智能供料器。
48SYS-0267
48SYS-0272
1
2
SYS-NXTR-015S0 4. 生产时的作业
NXTR 系统手册
241
2. 请先将 FUJI 智能供料器移至把手的位置，然后握紧把手并取出供料器。
进行元件验证
不使用元件验证功能时，不需要该操作。
元件验证的相关内容请参考 Nexim Kitting Station 操作手册的 “5. 元件验证作业 ”。
1. 请在向导页面内核对元件种类。
2. 请将新料卷填装到 FUJI 智能供料器内 （详细内容请参考 FUJI 智能供料器手册）。
3. 请在 Nexim 或 KIT Handy 的界面上选择指定站位。
4. 请使用手持式扫描仪或 KIT Handy 读取 FUJI 智能供料器的 FIDL。
5. 请使用手持式扫描仪或 KIT Handy 读取料卷 DID 或元件条码。
48SYS-0273
48SYS-0275
4. 生产时的作业 SYS-NXTR-015S0
242 NXTR 系统手册

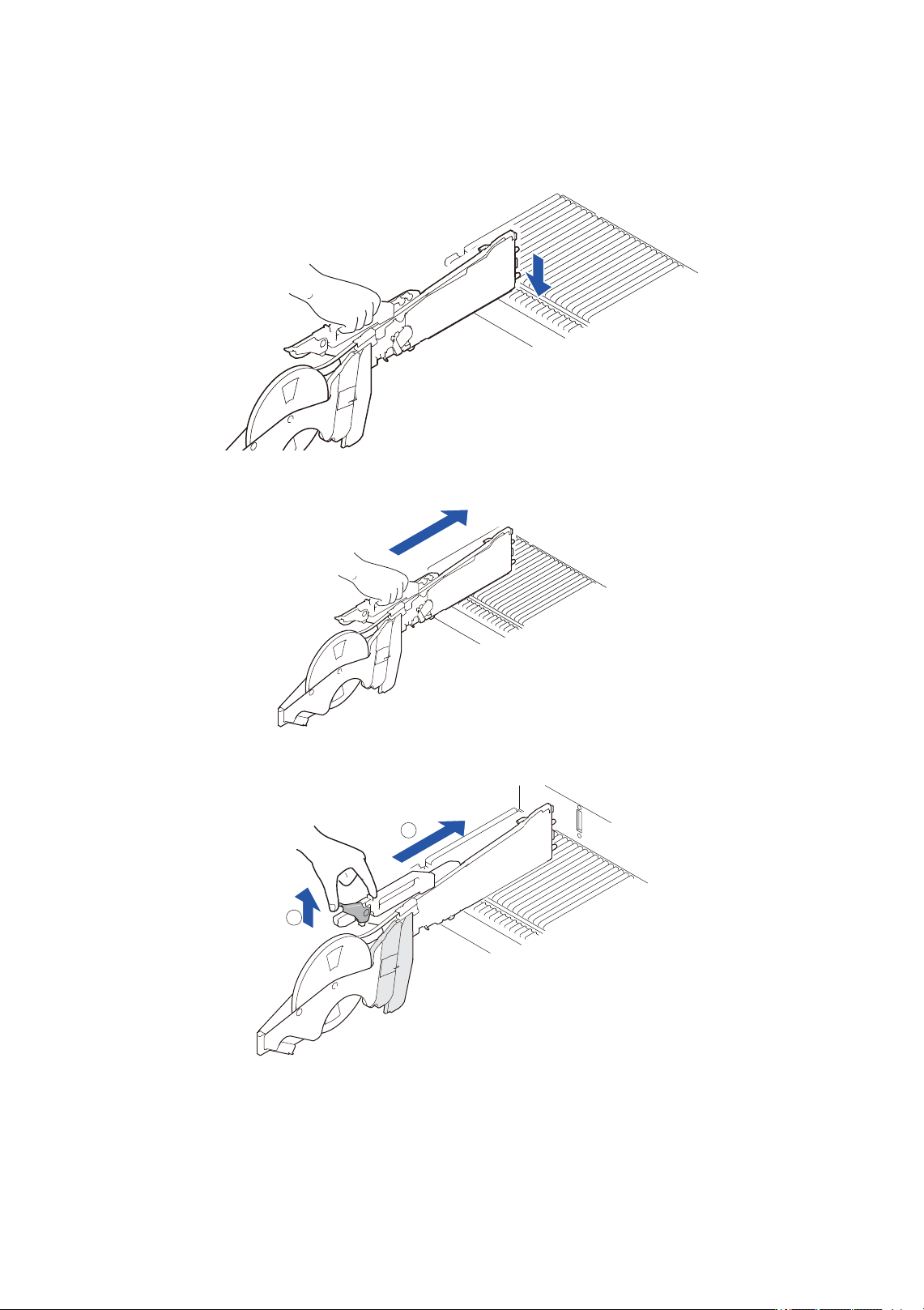

向模组搭载 FUJI 智能供料器
1. 请将 FUJI 智能供料器底部滑轨放在指定的料槽内。
2. 保持水平状态将 FUJI 智能供料器向前推。
3. 请向上推锁柄。直接将 FUJI 智能供料器推进 MFU 并将前端的插件插入 MFU。
48SYS-0268
48SYS-0269
48SYS-0270
1
2
