系统手册-NXTR-S.pdf - 第463页
SYS-NXTR-015S0 8. 功能设置、调整的各 指令 NXTR 系统手册 439 8.8.4 周围单元版本升级 进行工作头、相机以及供料器 等各单元的软件版本升级。 1. 请点击 [ 周围单元版本升级 ]。 2. 显示目标单元的版本以及更新后的版本。请点击 [ 执行 ] 按键。 3. 完成版本升级后，显示重启机器的提示。 48SET -0415a 48SET -0416a 48SET -0417a
8. 功能设置、调整的各指令 SYS-NXTR-015S0
438 NXTR 系统手册
信息一览
单元名 信息
模组 模组类型、序列号
应用软件版本、VP 版本
IP 地址
模组运转时间
搬运轨道 搬运轨道类型、序列号
固件版本
I/F 板版本
供料单元 （供料器箱） 固件版本、序列号
4 个站位上的倾斜测定数据 “um”
NXT 供料器 (MFU-52) 固件版本、序列号
4 个站位上的倾斜测定数据 “um”
供料器 搭载供料器的位号、ID 号
送料步距、固件版本
料盘单元 单元 ID 编号、单元名、序列号
固件版本
选项功能
元件相机
以及定位相机
相机类型、序列号
固件版本
工作头 工作头 ID 编号、工作头名、序列号
固件版本
吸嘴置放台 吸嘴置放台类型、序列号
吸嘴 存储格编号、二维码
三维共面性检测仪 单元 ID 编号、单元名
三维共面性检检测仪的序列号
投影仪序列号
三维共面性检测仪版本
投影仪固件版本
投影仪 FPGA 版本
荷载确认 Z 轴下降时的压力
SYS-NXTR-015S0 8. 功能设置、调整的各指令
NXTR 系统手册
439

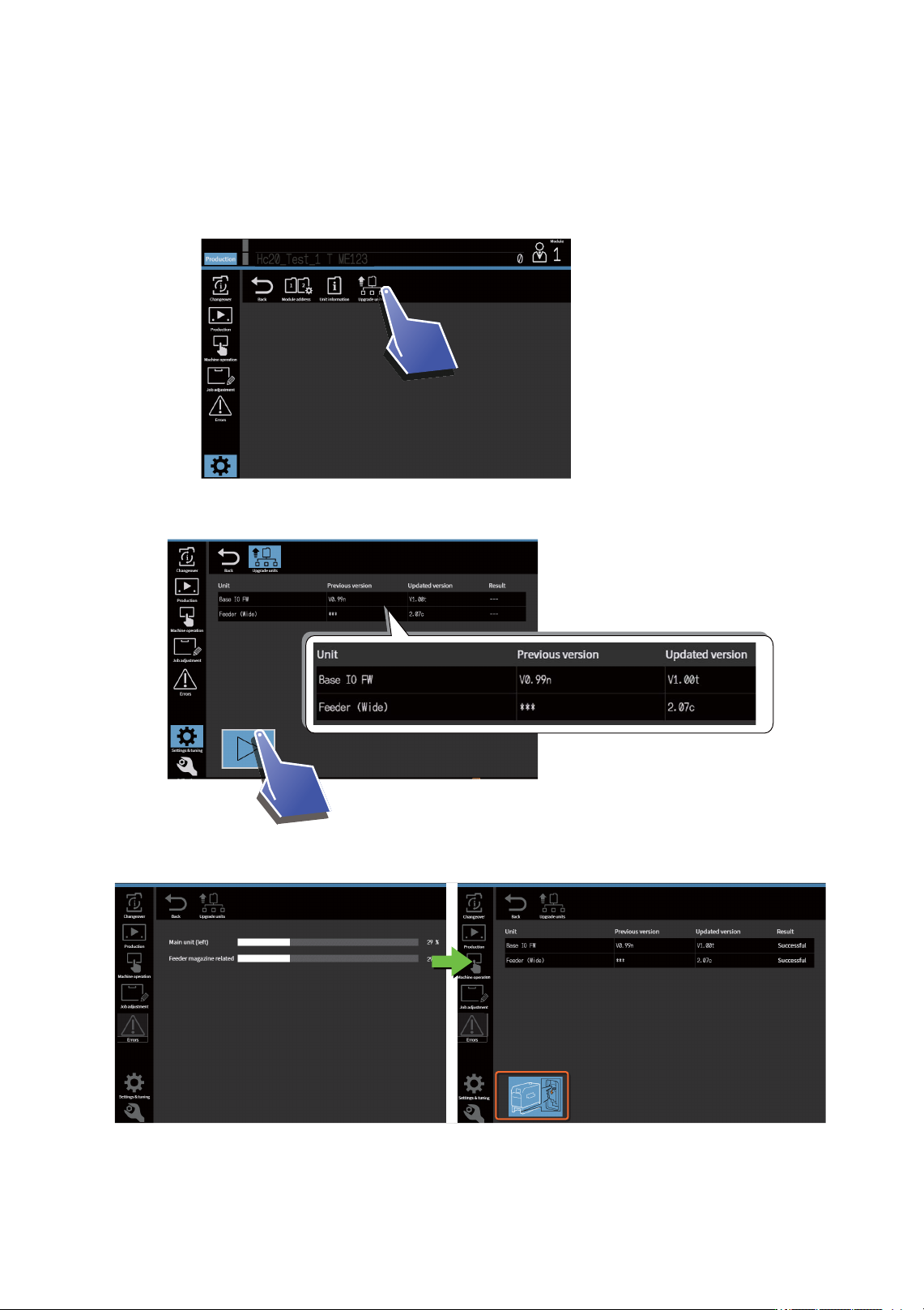

8.8.4 周围单元版本升级
进行工作头、相机以及供料器等各单元的软件版本升级。
1. 请点击 [ 周围单元版本升级 ]。
2. 显示目标单元的版本以及更新后的版本。请点击 [ 执行 ] 按键。
3. 完成版本升级后，显示重启机器的提示。
48SET-0415a
48SET-0416a
48SET-0417a
