3. 生产的准备 SYS-NXTR-015S0 204 NXTR 系统手册 3. 请用剪刀剪断从 FUJI 智能供料器伸出的载带与表面薄膜并作 为废品处理。 注意 剪断的载带与表面薄膜请勿放入废 料带输送槽内。载带与表面 薄膜有可能会堆积在废料带输送 槽内。 48SYS-0274 48SYS-0485
SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
203
操作步骤
1. 请打开锁柄并取出 FUJI 智能供料器。
2. 请先将 FUJI 智能供料器移至把手的位置，然后握紧把手并取出供料器。
48SYS-0272
1
2
48SYS-0273
3. 生产的准备 SYS-NXTR-015S0
204 NXTR 系统手册

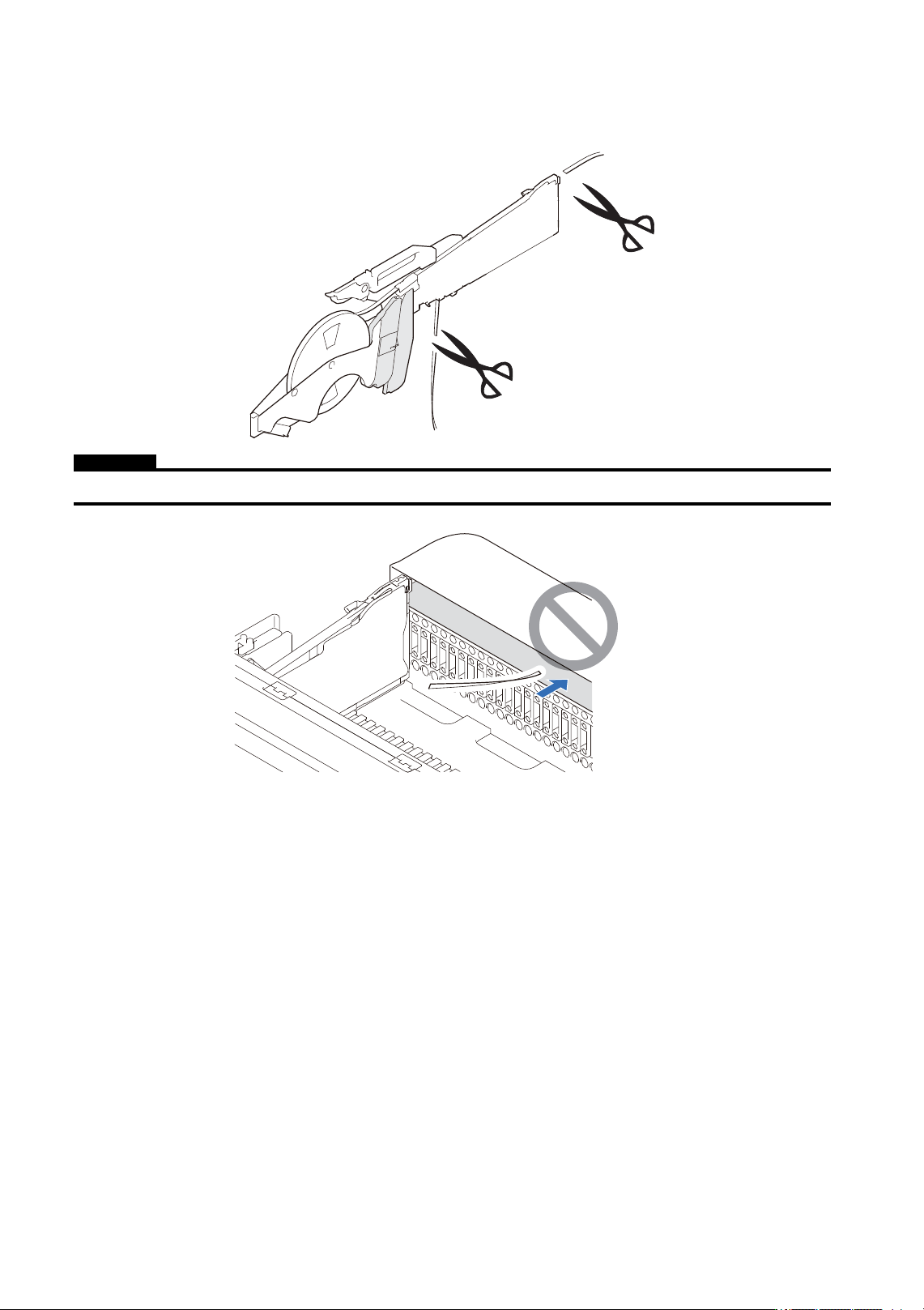

3. 请用剪刀剪断从 FUJI 智能供料器伸出的载带与表面薄膜并作为废品处理。
注意
剪断的载带与表面薄膜请勿放入废料带输送槽内。载带与表面薄膜有可能会堆积在废料带输送槽内。
48SYS-0274
48SYS-0485
SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
205
3.8.3 如何向料斗填装料卷
本小节对向料斗规格的 MFU 填装料卷的方法进行说明。
注意事项
作业时的注意事项如下所述。
• 隔板采用 0.5 mm 的薄型板。如果用手或手指用力挤压隔板边缘，则有可能割伤手。
操作步骤
请提前将载带插入 FUJI 智能供料器内。料斗规格的 MFU 支持不带料盘托架型的 FUJI 智能供料器。

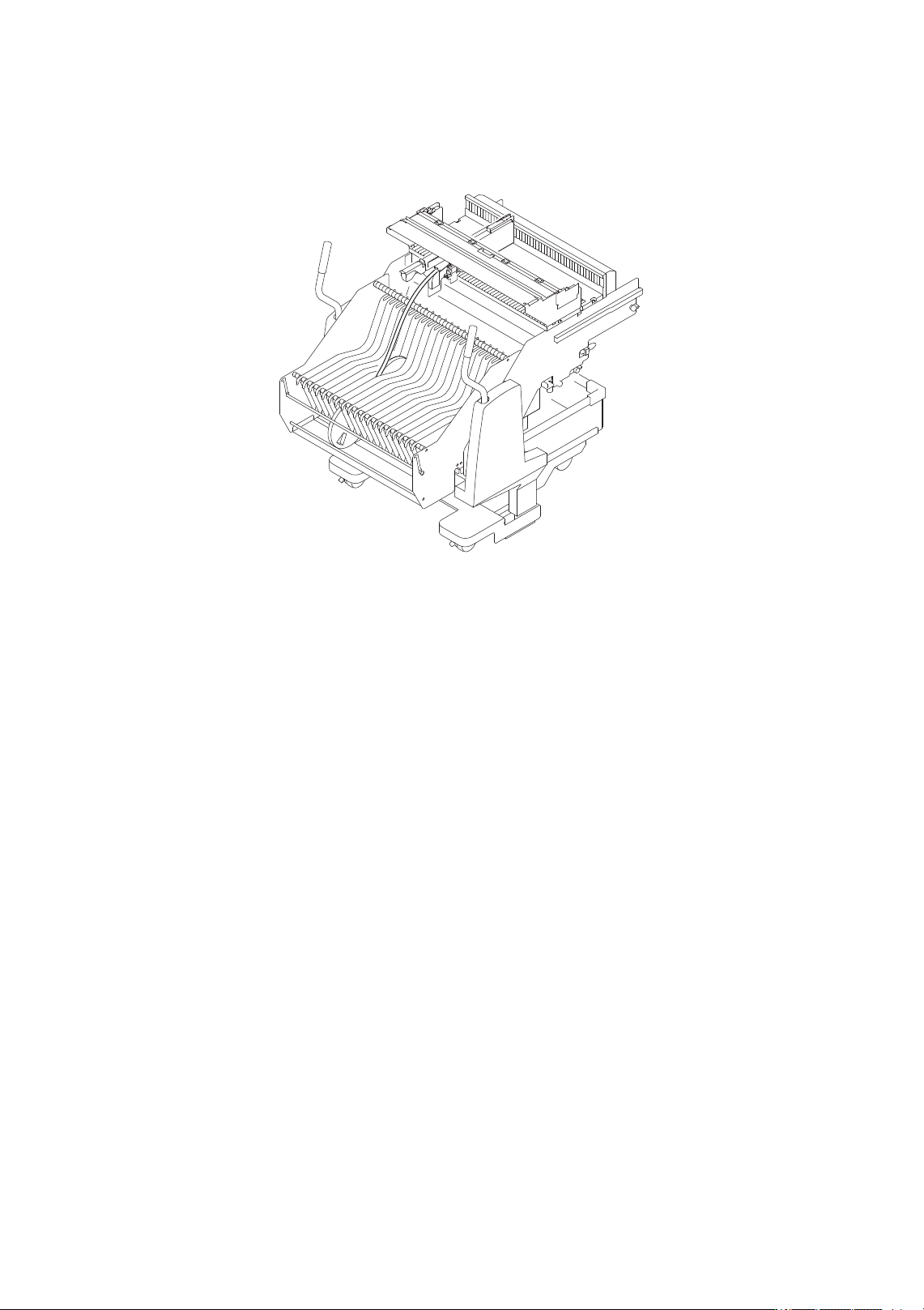

1. 请将 FUJI 智能供料器搭载到 MFU 上。
48SYS-0546
