8.7.9 动作模式
这是将动作模式从生产模式切换为过板模式的指令。在过板模式下，机器只传板而不做其他动作。
限制事项
• 如果搬运轨道上有电路板，则无法切换为过板模式。请移除搬运轨道上的电路板后再执行指令。
• 使用 Profiler 时，无法切换为过板模式。请停止使用 Profiler。
• 无法从生产模式以外的模式切换为过板模式。请切换为生产模式后再执行指令。
• 如果未传送 Job，则无法切换为过板模式。请传送 Job 后再执行指令。
• 以过板模式运行时，请勿补料。
备注
将显示补料向导。
操作步骤
1. 请点击 [Operation mode]。
2. 如果是 2R/2RV 模组，则请选择 [Left side]、[Right side] 或 [Both sides]。
48SYS-0856
48SYS-0857
8. 功能设置、调整的各指令 SYS-NXTR-015S0
432 NXTR 系统手册

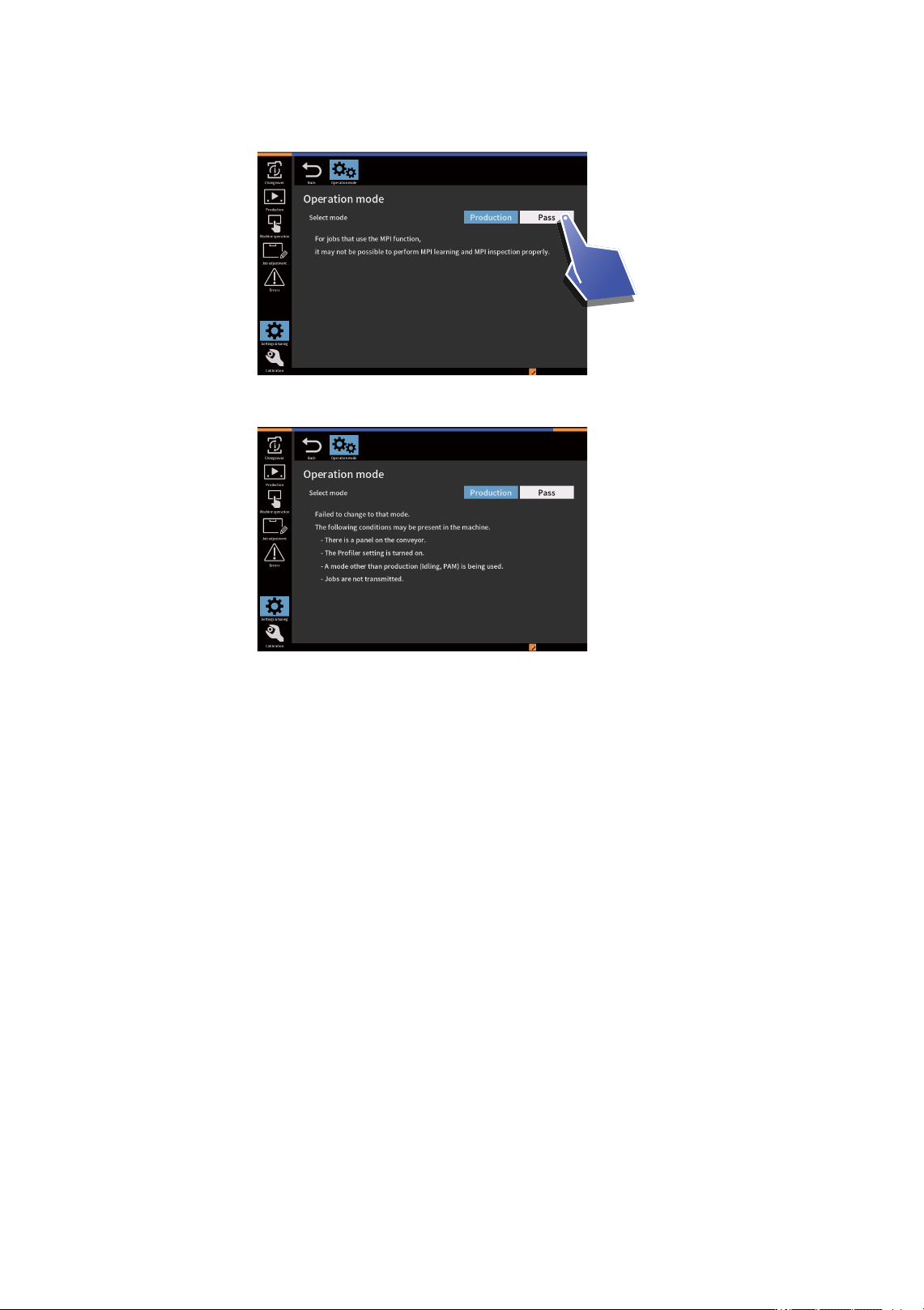

3. 请点击 [Pass]。
无法切换为过板模式时，将显示警告。
48SYS-0854
48SYS-0855
SYS-NXTR-015S0 8. 功能设置、调整的各指令
NXTR 系统手册
433
8.8 [ 系统 ] 指令
显示机器内搭载单元的信息，进行单元的软件升级的指令。
8.8.1 概要
在操作界面上进行各种功能的设置。
指令名称 功能
模组编号 设置模组地址。
单元信息 显示单元的序列号或软件信息。
周围单元版本升级 进行单元的软件版本升级
