SYS-NXTR-015S0 4. 生产时的作业 NXTR 系统手册 303 通过智能加载车的按钮操作进行保存时 1. 请按紧急停止按钮。 2. 请按住 [READY ON] 按钮约 10。 3. 开始跟踪数据的保存。在保存数据过程中，信号等亮 黄灯。 4. 成功保存数据后，信号灯返回原来状态。 48SYS-0430 48SYS-0431 48SYS-0432
4. 生产时的作业 SYS-NXTR-015S0
302 NXTR 系统手册
通过缓存站的按钮操作进行保存
1. 请将 [EXCHANGE] 按键处于熄灯状态。亮灯时，请按下 [EXCHANGE] 按钮约 5 秒。
2. 请同时按住 [MAGAZINE CLAMP] 按钮与 [MAGAZINE UNCLAMP] 按钮约 10 秒。
3. 开始跟踪数据的保存。保存数据的过程中 LED 条亮黄灯。
4. 成功保存数据后，LED 条恢复原状。
48SYS-0427
48SYS-0428
48SYS-0429
SYS-NXTR-015S0 4. 生产时的作业
NXTR 系统手册
303
通过智能加载车的按钮操作进行保存时
1. 请按紧急停止按钮。
2. 请按住 [READY ON] 按钮约 10。
3. 开始跟踪数据的保存。在保存数据过程中，信号等亮黄灯。
4. 成功保存数据后，信号灯返回原来状态。
48SYS-0430
48SYS-0431
48SYS-0432
4. 生产时的作业 SYS-NXTR-015S0
304 NXTR 系统手册
4.13 切换生产过程中的界面显示

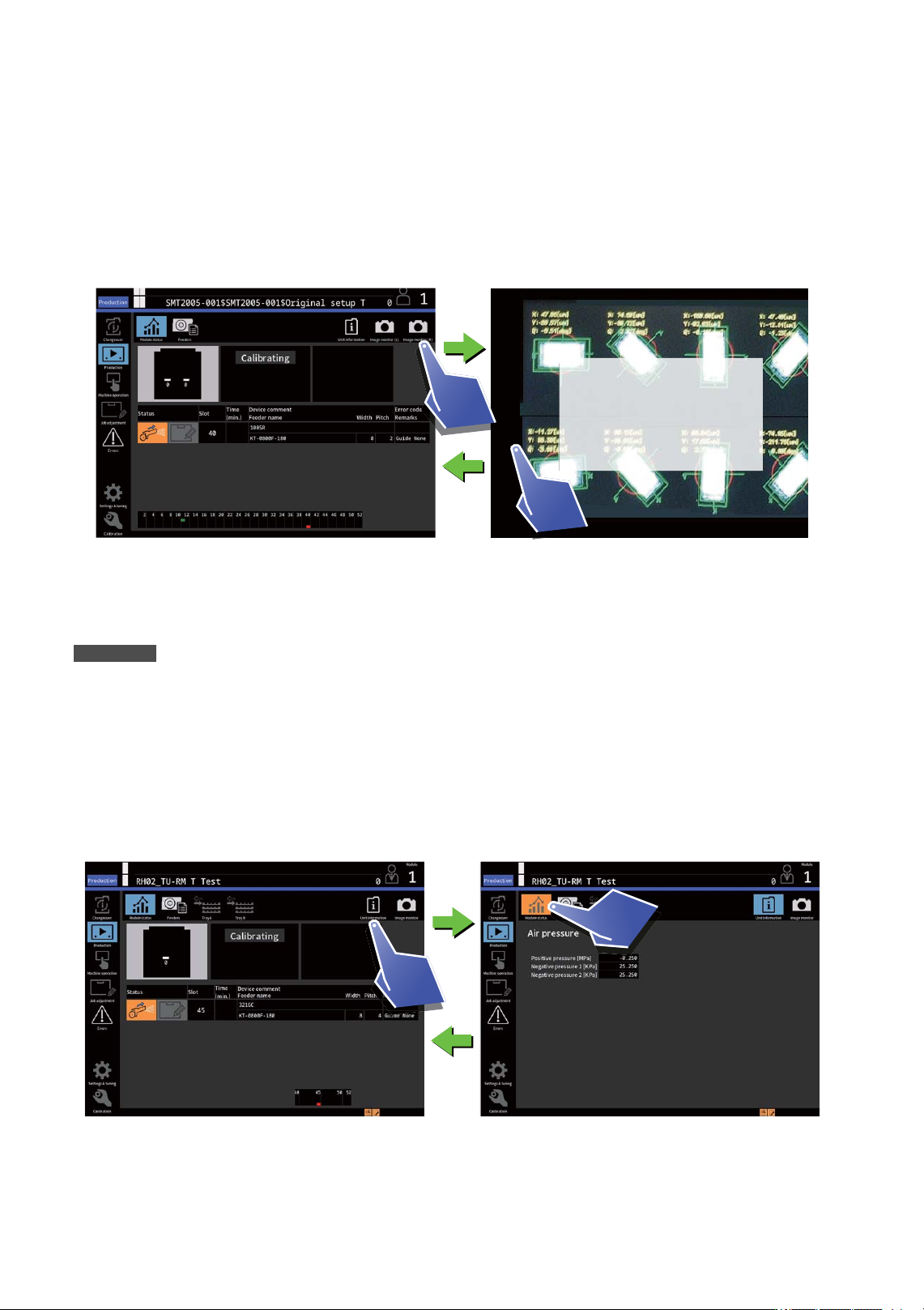

4.13.1 如何调出影像监视器
可在生产界面中确认元件相机与定位相机的影像处理过程与结果。
请选择 [ 影像监视器 ]。显示出元件的拍摄界面。
在显示拍摄界面的状态下，点击界面内任何地方就能将界面恢复为生产界面。
如果是 2R 模组，点击 [Image monitor(L)] 后，将显示左机械手的拍摄界面。点击 [Image monitor(R)]
后，将显示右机械手的拍摄界面。即使正在显示其中一个拍摄界面，触摸界面后就可以返回生产界面。
备注
在显示拍摄界面的状态下，操作屏幕上的按键无效。需要进行按键操作时，请切换到生产界面。
4.13.2 使显示气压
在生产界面上可以确认气压。由此就可以确认机器工作过程中的气压变化。
请点击 [ 单元信息 ]。将显示正压值和负压值，并每隔 0.5 秒更新一次
48SYS-0014e
48SYS-0827
